Visualizza ingrandito

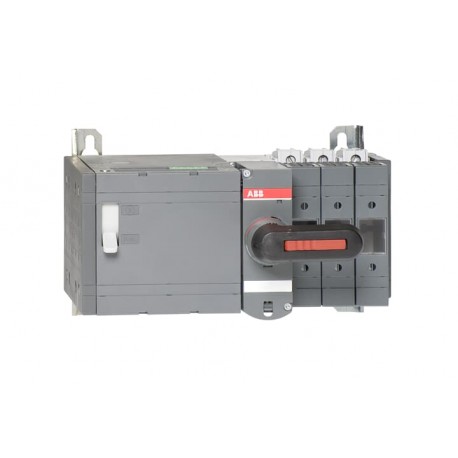

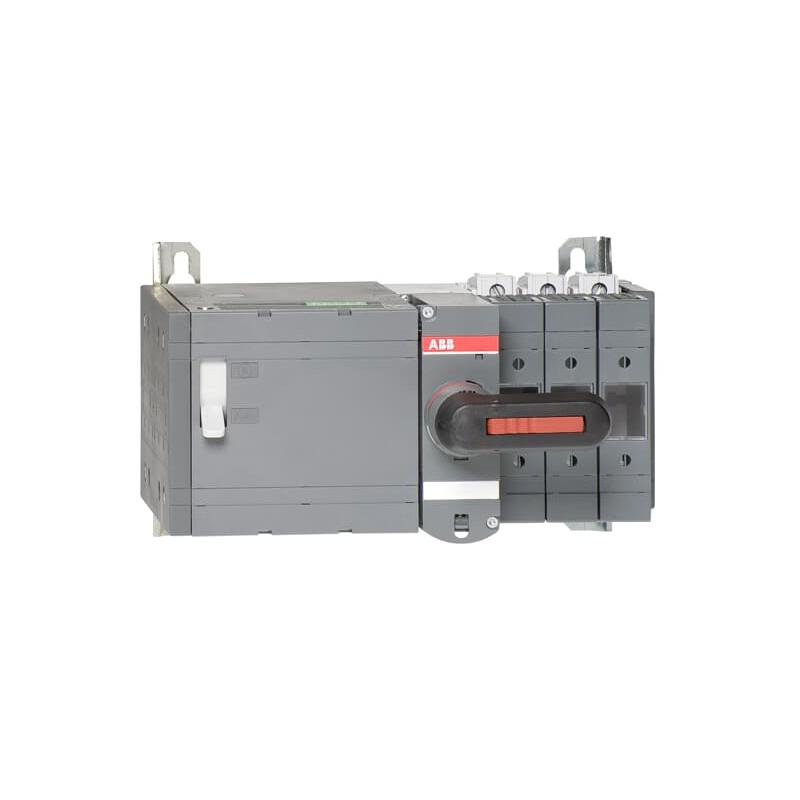

1SCA116664R1001 ABB OSM32GD3M230C motorizzato fusibili
1SCA116664R1001
ABB
OSM32GD3M230C motorizzato fusibili
Interruttore fusibile motore OSM32GD3M230C
OSM32GD3M230C MOTORIZED SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Circular Value | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Informazioni ambientali | 1SCC311002D0201 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311029M0203 |
| Dimensioni | |
| Larghezza prodotto | 229 mm |
| Altezza prodotto | 197 mm |
| Profondità prodotto | 138 mm |
| Peso netto prodotto | 4.65 kg |
| 10.25 lb | |
| Dati tecnici | |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 32 A |
| (500 V AC) 32 A | |
| (690 V AC) 32 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 32 A |
| (500 V) 32 A | |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 32 A |
| (500 V) 32 A | |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 15 kW |
| (500 V) 18.5 kW | |
| (690 V) 22 kW | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 32 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 80 kA |
| Motor Operational Voltage | 220 ... 240 V AC |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 1 W |
| Grado di inquinamento | 3 |
| Tipo di maniglia | Handle included for manual operation |
| Comando | 03 (Left Side) |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Taglia fusibile | NH000 |
| Sistema fusibile | DIN |
| Modalità operativa | Motor operated and manually from the front |
| Norme di riferimento | IEC 60947-3 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3 |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Corrente nominale (In) | Circuito Principale 32 A |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Dati ambientali | |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Informazioni ambientali | 1SCC311002D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Dichiarazione di conformità - CE | No declaration needed |
| REACH Declaration | 1SCC011021D0201 |
| Certificato UL | No certification needed |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 328 mm |
| 12.91 in | |
| Profondità imballo livello 1 | 365 mm |
| 14.37 in | |
| Altezza imballo livello 1 | 260 mm |
| 10.24 in | |
| Peso lordo imballo livello 1 | 5.1 kg |
| 11.24 lb | |
| EAN imballo livello 1 | 6417019487618 |
| Classificazioni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC001040 - sezionatore con fusibili |
| ETIM 8 | EC001040 - Fuse switch disconnector |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3638107 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 22 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| adatto per fusibili (EF006692) | NH000 |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OSM32GD3M230C Motorized switch fuse - ABB - OSM32GD3M230C - 1SCA116664R1001 | 87 Kbytes |
|
| OSM32GD3M230C 1SCA116664R1001 ABB OSM32GD3M230C motorizzato fusibili | 63 Kbytes |
|
