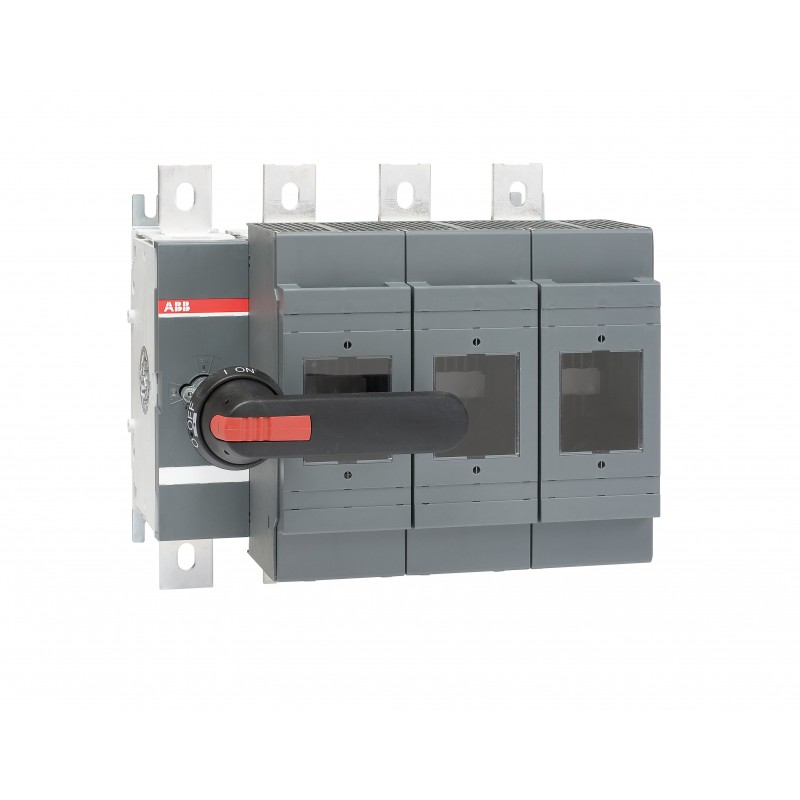

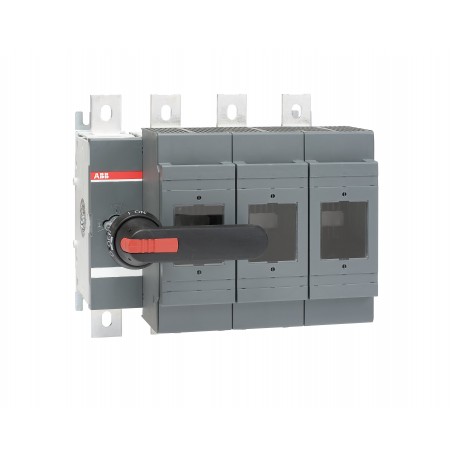

OS800 1SCA100861R1001 ABB OS800B03N3P fusibili
1SCA100861R1001
ABB
OS800B03N3P fusibili
apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Dettagli
▲Comprende il terminale kit bulloni, un nero ON-OFF impugnatura in plastica e asta come standard. Il manico è protetto IP65, lucchettabile in posizione di riposo e con blocco porta in posizione. L'asta è regolabile per una vasta gamma di profondità di installazione.
Ordinazione
- EAN:
- 6417019358031
- Quantità Di Ordine Minimo:
- 1 pezzo
- Numero Di Tariffa Doganale:
- 85365080
Dimensioni
- Netto Del Prodotto Larghezza:
- 343mm
- Netto Del Prodotto Altezza:
- 306mm
- Netto Del Prodotto Profondità:
- 233mm
- Peso Netto Del Prodotto:
- 13.5kg
Contenitore Di Informazioni
- Pacchetto Di Livello 1 Unità Di:
- 1 pezzo
- Pacchetto Di Livello 1, Larghezza:
- 328 mm
- Pacchetto Di Livello 1 Altezza:
- 260 mm
- Pacchetto Di Livello 1 Lunghezza:
- 365 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 13.5 kg
- Pacchetto di Livello 1 EAN:
- 6417019358031
Ambientale
- RoHS Status:
- Progettato per seguire la Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e l'emendamento dopo 2006-05-01
Ulteriori Informazioni
- Convenzionali in aria Libera Corrente Termica (mith):
- q = 40 °C 800
- Corrente Termica Convenzionale (Miil):
- Completamente Recintato 720
- Dimensione Del Fusibile:
- C1-C3
- Fusibile Di Sistema:
- British Standard
- Tipo Di Fusibile:
- BS
- Il Tipo Di Maniglia:
- Pistola Maniglia
- IIT Stato di Pubblicazione:
- Livello 0 - Informazioni abilitato
- Include:
- Impugnatura e Asta
- Tipo Di Montaggio:
- Normale
- Numero di Poli:
- 3
- Meccanismo Di Funzionamento:
- Il meccanismo alla fine dell'interruttore
- Modalità Di Funzionamento:
- Anteriore Operati
- Grado Di Inquinamento:
- 3
- Posizione della Linea di Terminali:
- Top In Fondo
- La Perdita Di Potenza:
- in Condizioni Operative nominali per Polo 75 W
- Prodotti Principali Tipo:
- OS800
- Nome Di Prodotto:
- Interruttore fusibile
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- 12 kV
- Tensione Nominale Di Isolamento (Uio):
- 1000 V
- Corrente di funzionamento nominale AC-21A (mie):
- (500 V) 800
(690 V) 800
(380 ... 415 V) 800
- Corrente di funzionamento nominale AC-22A (mie):
- (380 ... 415 V) 800
(500 V) 800
(690 V) 800
- Corrente di funzionamento nominale AC-23A (mie):
- (690 V) 800
(380 ... 415 V) 800
(500 V) 800
- Potenza nominale di funzionamento AC-23A (Pe):
- (220 ... 240 V) 250 kW
(400 V) 450 kW
(415 V) 450 kW
(500 V) 560 kW
(690 V) 710 kW
- Tensione Nominale Di Funzionamento:
- 690 V AC
- Funzioni Speciali:
- Staccabile Neutro
- Standard:
- IEC
- Tipo Di Terminale:
- Capocorda terminali
- Terminale, Larghezza:
- 39 mm
- Coppia Di Serraggio:
- acc. IEC 60947-1 50 ... 75 N·m
I certificati e le Dichiarazioni (Numero Documento)
- Scheda Di Dati Di Informazioni Di Carattere Tecnico:
- 1SCC311013C0201
- Dichiarazione di Conformità CE:
- 1SCC311113D0201
- RoHS Informazioni:
- 1SCC311108D0202
Classificazioni
- ETIM 5:
- EC001040 - sezionatore sottocarico con Fusibili
- Oggetto: Codice Di Classificazione:
- Q
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| OS800B03N3P Switch fuse - ABB - OS800 - 1SCA100861R1001 | 89 Kbytes |
 |
| OS800 1SCA100861R1001 ABB OS800B03N3P fusibili | 65 Kbytes |
|
