Visualizza ingrandito

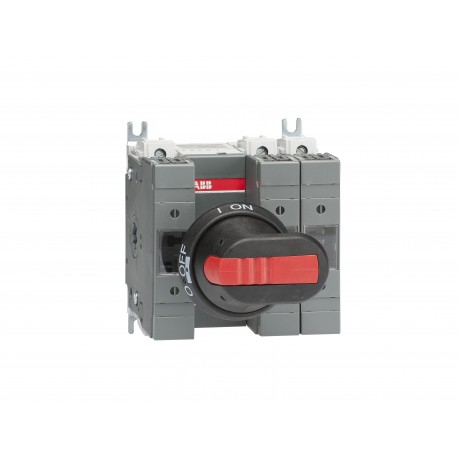

1SCA115227R1001 ABB OS63GD12P fusibili
1SCA115227R1001
ABB
OS63GD12P fusibili
Interruttore fusibile OS63GD12P
OS63GD12P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311048M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 404806c1-078b-4690-8cbc-24a8380529a5 Finlandia (FI) |
| SCIP semplificato | e270ea83-74f5-4e3f-9ae9-83e55369db8a Germania (DE) |
| b1bd6e31-8be3-4909-a3f6-bbb1b8bcaa52 Polania (PL) | |
| 0c5c5794-5f2c-4b93-92c6-ccf3283f933c Svezia (SE) | |
| 5daf9a74-7a7f-41e8-87d7-7e1cae6f14fa Bulgaria (BG) | |
| 6b7459bd-ffe0-4e54-94e1-1e1399e65bfa Portogallo (PT) | |
| d76eb359-e536-41ea-bad1-7647db07be24 Italia (IT) | |
| c9f79ad8-ad04-4da6-8640-cba7d7087a91 Croazia (HR) | |
| 8beed929-a1d6-4f5f-bd18-39cc7d1ea116 Svezia (SE) | |
| f4d28472-f279-4e6a-899e-b954a96e019a Polania (PL) | |
| 7157a28e-781f-48bb-b435-3fd30ffeab47 Estonia (EE) | |
| 41dac2ac-e2e7-4860-9b2d-b4fd8fe45808 Grecia (GR) | |
| 51c68abd-b07f-42c5-96b5-e915b31a7202 Germania (DE) | |
| b9358701-e587-4487-8c41-364c4e77e4ae Francia (FR) | |
| 406a347d-1d56-41b7-bc16-a3aabc3a1f6d Ungheria (HU) | |
| 7d551cbb-39fe-4484-a026-7d008bb3ef92 Spagna (ES) | |
| 2c2b32bc-6555-48e9-b0f2-f899bcc2dd2d Belgio (BE) | |
| 880fae45-1738-421c-8822-567788be5648 Repubblica Ceca (CZ) | |
| c6d3ad15-9461-4619-83cb-05f471d5d91c Germania (DE) | |
| 59d1f6fd-d9cb-4389-a6e3-bf4ad2cfe9f5 Danimarca (DK) | |
| 1dc126de-f8e8-4b07-b2da-327e4d05611a Polania (PL) | |
| 679a7c74-7498-446c-9d9f-86d7623d6658 Francia (FR) | |
| 7ce0fc52-22d6-4036-ae50-abb13bb6499d Germania (DE) | |
| c2d2f06d-de9c-4e54-acb1-1f9a9457cb1a Norvegia (NO) | |
| d6723f75-9c16-4724-85f9-d0c72f381151 Belgio (BE) | |
| f8d1f832-437b-451f-8606-16354b9cfae9 Ungheria (HU) | |
| b6bc8fff-b7f2-4352-96c0-9e29df917541 Germania (DE) | |
| 09aea7da-4c6b-4d01-ba04-a4aacec17d9a Paesi Bassi (Olanda) (NL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311036M0212 |
| Disegni meccanici | OS63GD12.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 112 mm |
| Altezza prodotto | 125 mm |
| Profondità prodotto | 121 mm |
| Peso netto prodotto | 1.18 kg |
| 2.6 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.3 kg |
| 2.9 lb | |
| EAN imballo livello 1 | 6417019476520 |
| Dati tecnici | |
| Sezione cavo | 2.5 ... 25 mm² |
| Capacità di connessione | Stranded 2.5 … 25 mm² |
| Flessibile 2.5 … 25 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 63 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 63 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | NH000 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 2 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 63 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 18.5 kW |
| (400 V) 30 kW | |
| (415 V) 30 kW | |
| (500 V) 37 kW | |
| (690 V) 55 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Norme di riferimento | IEC 60947-3 |
| Comando | 12 (Between the Poles) |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS32-63G_ 2016.pdf |
| Dichiarazione di conformità - CE | 1SCC311136D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660331 |
| E-Number (Sweden) | 3172112 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS63GD12P Switch fuse - ABB - OS63GD12P - 1SCA115227R1001 | 89 Kbytes |
|
| OS63GD12P 1SCA115227R1001 ABB OS63GD12P fusibili | 63 Kbytes |
|
