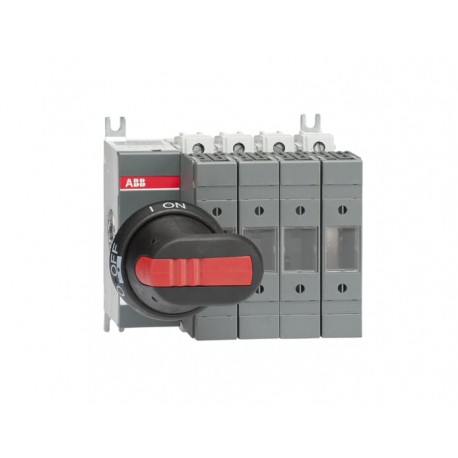

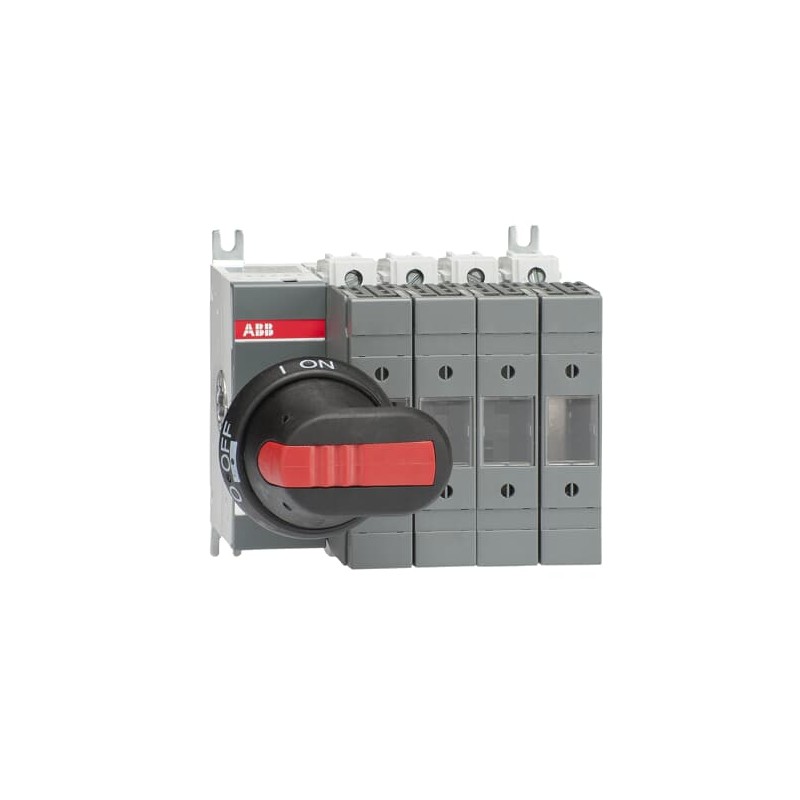

1SCA115209R1001 ABB OS63GD04N2P fusibili
1SCA115209R1001
ABB
OS63GD04N2P fusibili
Interruttore a fusibile OS63GD04N2P
OS63GD04N2P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311048M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | e2d120aa-c053-45cc-8242-2b285cb0618e Finlandia (FI) |
| SCIP semplificato | 89e76d5a-b918-4c51-ab15-49830c5a785b Germania (DE) |
| 0555d710-77a9-4f96-80c1-aaea04f966b3 Polania (PL) | |
| ae87838c-68ef-45ee-ab52-58baf14b0e92 Bulgaria (BG) | |
| 1c013475-09d5-4f2c-9c85-149e0b991c48 Grecia (GR) | |
| 2ba4d23d-5bec-4bb8-b19b-45840d3971a9 Portogallo (PT) | |
| 061b0db6-0b84-43f6-8214-35a05d8b97c6 Germania (DE) | |
| d0292b17-a3da-4594-bf84-2cb63a9b717e Estonia (EE) | |
| 91a8abc1-f72b-4215-b835-786c27dc0d5a Belgio (BE) | |
| 3158786f-2f96-4f5e-8d56-012df8cc8ace Italia (IT) | |
| c7ced8b9-e8f1-43a3-b49a-82101dd788cf Polania (PL) | |
| 87bc6805-5b40-4bbc-9446-3ec8aa34b240 Norvegia (NO) | |
| 90cd635e-6221-4fcb-9bef-b72a29b6c54e Spagna (ES) | |
| fa11673b-11e0-4798-af32-451637ae0c84 Svezia (SE) | |
| 2b57aa5d-9b0e-40f0-a498-4a911c62fc54 Francia (FR) | |
| c1564232-c7dc-4715-ba67-23af2c9eba55 Svezia (SE) | |
| 1965ece7-1278-4073-bd2b-11b9744220b3 Francia (FR) | |
| 5ad6499f-2d2b-472e-84ae-0cb624ac7d7c Ungheria (HU) | |
| 662fc102-bb1e-4588-b393-594b7805cac3 Croazia (HR) | |
| 7f3d03c3-9083-47d1-887b-1c1974ebeaf8 Repubblica Ceca (CZ) | |
| 22adf7bb-15c9-4827-b374-223e4db3bd34 Germania (DE) | |
| 3b1c99b4-8b36-478f-abf1-83626522d97e Danimarca (DK) | |
| a309b072-774f-4b46-859d-ea1848b02cd1 Germania (DE) | |
| f460aed7-61b2-49f4-bb89-bec43c8af48d Ungheria (HU) | |
| fe7caaae-af76-4789-9af3-bf20138c555c Polania (PL) | |
| 7577507c-46d5-418c-bb61-8c34089b8058 Paesi Bassi (Olanda) (NL) | |
| 5b88dee0-ce90-49af-a7f1-6d5810ca4e86 Belgio (BE) | |
| 05849c5b-a1f9-44cd-b194-a5c6046996ab Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311036M0212 |
| Disegni meccanici | OS63GD04.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 136 mm |
| Altezza prodotto | 125 mm |
| Profondità prodotto | 121 mm |
| Peso netto prodotto | 1.37 kg |
| 3.02 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.5 kg |
| 3.3 lb | |
| EAN imballo livello 1 | 6417019476490 |
| Dati tecnici | |
| Sezione cavo | 2.5 ... 25 mm² |
| Capacità di connessione | Stranded 2.5 … 25 mm² |
| Flessibile 2.5 … 25 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 63 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 63 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Taglia fusibile | NH000 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 2 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 63 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 18.5 kW |
| (400 V) 30 kW | |
| (415 V) 30 kW | |
| (500 V) 37 kW | |
| (690 V) 55 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Norme di riferimento | IEC 60947-3 |
| Comando | 04 (Left Side) |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS32-63G_ 2016.pdf |
| Dichiarazione di conformità - CE | 1SCC311136D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660238 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 63 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 55 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| adatto per fusibili (EF006692) | NH000 |
| numero di poli (EF001391) | 4 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
