Visualizza ingrandito

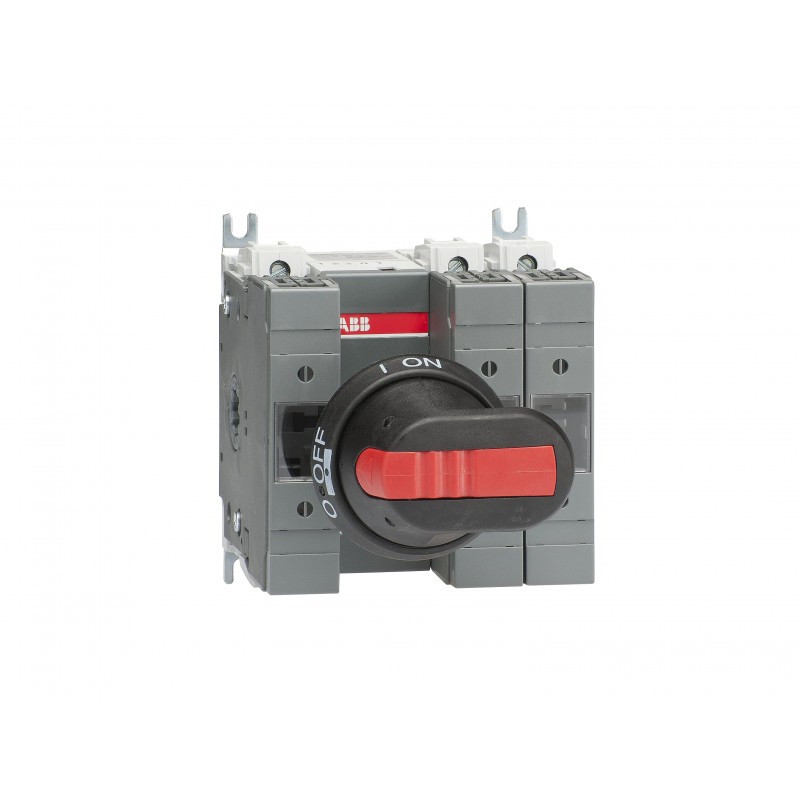

1SCA115325R1001 ABB OS63GB12P fusibili
1SCA115325R1001
ABB
OS63GB12P fusibili
Interruttore a fusibile OS63GB12P
OS63GB12P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311048M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | dad3c90a-54b7-42a6-b14b-616ef4a9e979 Finlandia (FI) |
| SCIP semplificato | de867ed8-80cf-46da-b397-3d5389236d07 Germania (DE) |
| 2d5c5a38-f2d0-4b5a-aa57-fc5605545480 Grecia (GR) | |
| 3a0c9763-8d16-48ca-9d87-7c54c5a69df1 Estonia (EE) | |
| 25cfa4e0-c67d-44ef-ba1c-30a6f1979df8 Germania (DE) | |
| 5242ce55-feb6-45a9-87a3-17212217f066 Norvegia (NO) | |
| 60ab1baa-4914-4ee4-8b45-68dc5d7c32d6 Italia (IT) | |
| 90f64426-9d99-44b0-8406-faa99dcfc91b Bulgaria (BG) | |
| fc2c360a-9c9d-40d0-a59e-3003dda33962 Polania (PL) | |
| e34c93a7-04e0-48ac-8283-06582a416b35 Croazia (HR) | |
| 363acdbc-c4e2-4264-b635-0fffe669f8c6 Polania (PL) | |
| abd1afa5-5814-4081-abaa-44c6d973dc6f Polania (PL) | |
| 6bf45e14-628c-4cc2-9d8d-9405b574a305 Svezia (SE) | |
| a65ed150-e111-4b13-81e5-62b7c144628c Francia (FR) | |
| 905d3be3-9323-42d0-a796-b38e7ee5e795 Svezia (SE) | |
| e4fbc696-14da-45ba-8426-068d5f4b6939 Portogallo (PT) | |
| f787b9e1-ade5-4a1e-beed-22957a08813a Ungheria (HU) | |
| 42a48779-5514-4948-b856-6c4c88574985 Repubblica Ceca (CZ) | |
| f6a15156-0a74-49cd-addf-614c290513ea Danimarca (DK) | |
| 7abeb7b5-1191-4c96-941d-ecf70a13c850 Germania (DE) | |
| c416f63b-dbfe-4571-a371-83c86070da8f Germania (DE) | |
| cf4bf527-ffdd-432e-8509-c6eb825b1fb3 Belgio (BE) | |
| 51918931-306c-4272-baa4-027731e007a7 Ungheria (HU) | |
| 2638c3fe-2e7c-40bd-bb12-cf37db36562f Germania (DE) | |
| f8e26839-034c-4c8e-946f-cbec7e2666a5 Paesi Bassi (Olanda) (NL) | |
| 2b75b440-e22d-4898-985b-0de9dc9b3f50 Belgio (BE) | |
| 6a4cb87b-11b7-498f-b08c-315a090d4580 Spagna (ES) | |
| cba950fc-638f-41ec-8a71-d271b533c665 Francia (FR) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311036M0212 |
| Disegni meccanici | OS63GB_F_12.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 112 mm |
| Altezza prodotto | 125 mm |
| Profondità prodotto | 109 mm |
| Peso netto prodotto | 1.18 kg |
| 2.6 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.3 kg |
| 2.9 lb | |
| EAN imballo livello 1 | 6417019477039 |
| Dati tecnici | |
| Sezione cavo | 2.5 ... 25 mm² |
| Capacità di connessione | Stranded 2.5 … 25 mm² |
| Flessibile 2.5 … 25 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 63 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 63 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | A2-A3 |
| Sistema fusibile | British Standard |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 2 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 63 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 18.5 kW |
| (400 V) 30 kW | |
| (415 V) 30 kW | |
| (500 V) 37 kW | |
| (690 V) 55 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Norme di riferimento | IEC 60947-3 |
| Comando | 12 (Between the Poles) |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS32-63G_ 2016.pdf |
| Dichiarazione di conformità - CE | 1SCC311136D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS63GB12P Switch fuse - ABB - OS63G - 1SCA115325R1001 | 88 Kbytes |
|
| OS63G 1SCA115325R1001 ABB OS63GB12P fusibili | 63 Kbytes |
|
