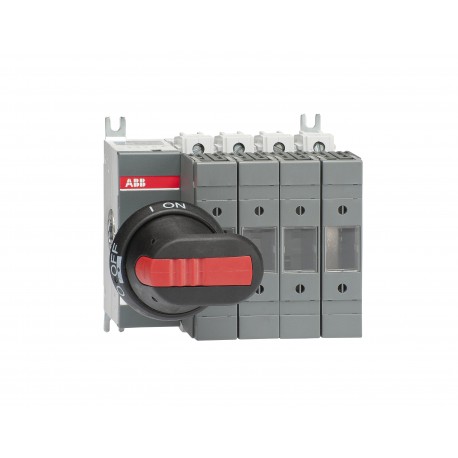

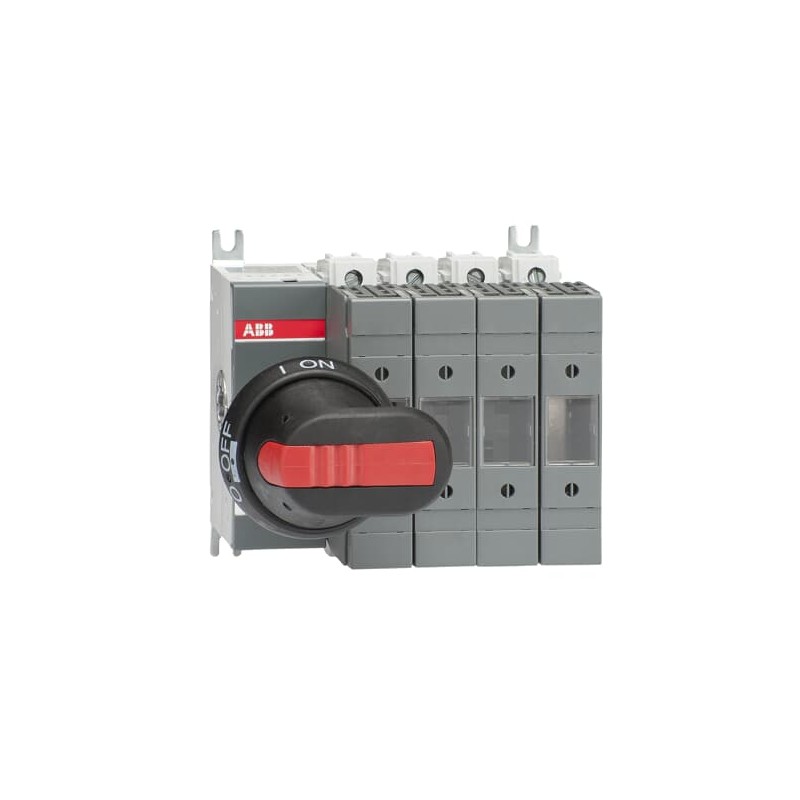

1SCA115193R1001 ABB OS32GD04N2P fusibili
1SCA115193R1001
ABB
OS32GD04N2P fusibili
Interruttore fusibile OS32GD04N2P
OS32GD04N2P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311048M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | bf30a6b2-f573-4c17-95da-f35ee6868e30 Finlandia (FI) |
| SCIP semplificato | d4105407-ddbd-4777-9add-c5966011d013 Germania (DE) |
| 9eb64734-a0a1-4a0c-9477-4380948051d7 Germania (DE) | |
| dc622c4c-b5ef-4037-a71a-b2ef847f7239 Svezia (SE) | |
| 42971904-8cd3-4075-ae06-b0be25585b05 Francia (FR) | |
| bb026f1b-3fcd-4b3a-a78e-5f9b9df3e235 Estonia (EE) | |
| f52f85ec-88f6-4369-8f27-6b86bfe93904 Grecia (GR) | |
| c81f8d51-b38f-4a33-9257-7e7d59eb0133 Bulgaria (BG) | |
| 0368c9f1-d734-4e0c-9f80-3be5ca4c8250 Belgio (BE) | |
| 202d26c5-bece-45d3-834f-ed3f736384e1 Italia (IT) | |
| 47378f7b-0f39-4dae-9297-239e8e4c7fc0 Polania (PL) | |
| 95d640d0-627a-4634-b4d0-e4f82c4d1122 Spagna (ES) | |
| aca15c97-cec1-4213-8117-d5648886fbf0 Belgio (BE) | |
| d625cad9-852d-4236-91b1-d90799616538 Svezia (SE) | |
| 468b4e6f-d1c0-40ec-9934-2d4a67c2aa23 Polania (PL) | |
| 7799cdb7-369b-4b6c-8d11-ff927758dd43 Portogallo (PT) | |
| cdad0548-7a9d-4c90-99bb-687478d75800 Germania (DE) | |
| d76a7b0e-75c3-4997-b14b-cf05e16a3b2c Ungheria (HU) | |
| 034b8298-4dc0-4b39-9221-4c9ca99c87fc Croazia (HR) | |
| f2bd68e6-72f1-4b39-be58-2f06486c3ae1 Germania (DE) | |
| c1ce9d21-99ea-473c-ba56-285ef25253f0 Danimarca (DK) | |
| c1e3f87e-d757-459c-af0f-73de8ca14e60 Germania (DE) | |
| 87176b72-bf43-49c3-8a76-dd1fab81585f Repubblica Ceca (CZ) | |
| 03574f4b-39af-48d1-b215-b670700d66b1 Francia (FR) | |
| 76509932-4422-4127-8ea0-985f8fff141e Norvegia (NO) | |
| 33050a11-1de1-4a90-9f94-11dcf7d4075e Ungheria (HU) | |
| 6f23e20a-b878-4386-8b16-69ac48b5524c Paesi Bassi (Olanda) (NL) | |
| 263b19d6-a913-47c6-8d4f-09dbf65b94b6 Polania (PL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311036M0212 |
| Disegni meccanici | OS63GD04.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 136 mm |
| Altezza prodotto | 125 mm |
| Profondità prodotto | 121 mm |
| Peso netto prodotto | 1.37 kg |
| 3.02 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.5 kg |
| 3.3 lb | |
| EAN imballo livello 1 | 6417019476353 |
| Dati tecnici | |
| Sezione cavo | 2.5 ... 25 mm² |
| Capacità di connessione | Stranded 2.5 … 25 mm² |
| Flessibile 2.5 … 25 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 32 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 32 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Taglia fusibile | NH000 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 1 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 32 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 7.5 kW |
| (400 V) 15 kW | |
| (415 V) 15 kW | |
| (500 V) 18.5 kW | |
| (690 V) 22 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Norme di riferimento | IEC 60947-3 |
| Comando | 04 (Left Side) |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS32-63G_ 2016.pdf |
| Dichiarazione di conformità - CE | 1SCC311136D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660212 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 32 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 22 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| adatto per fusibili (EF006692) | NH000 |
| numero di poli (EF001391) | 4 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
