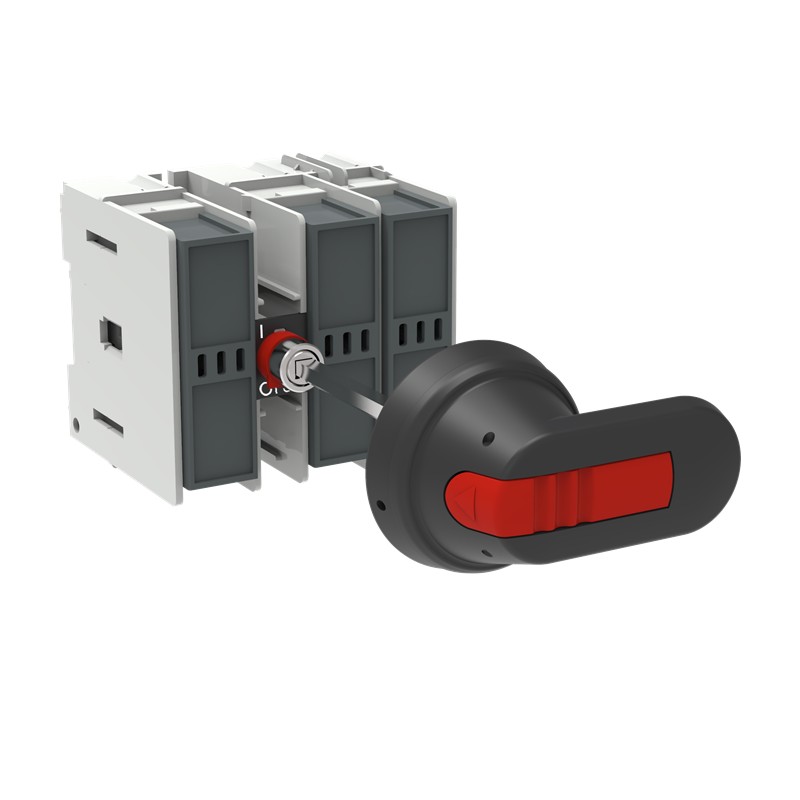

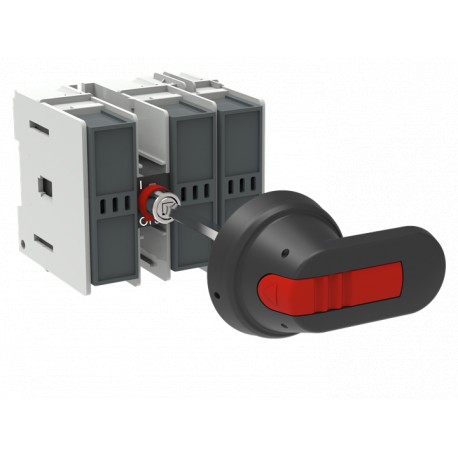

1SCA108642R1001 ABB Portafusibile OS32FF1214
1SCA108642R1001
ABB
Portafusibile OS32FF1214
Interruttore a fusibile OS32FF1214
OS32FF1214 SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Circular Value | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Lituania (LT) |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311030M0202 |
| Dimensioni | |
| Larghezza prodotto | 106 mm |
| Altezza prodotto | 97 mm |
| Profondità prodotto | 105 mm |
| Peso netto prodotto | 0.7 kg |
| Dati tecnici | |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 7.5 kW |
| (400 V) 15 kW | |
| (415 V) 15 kW | |
| (500 V) 18.5 kW | |
| (690 V) 22 kW | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 32 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 32 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 1 kiloampere rms |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 80 kA |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2 W |
| Grado di inquinamento | 3 |
| Tipo di maniglia | Handle and shaft not included |
| Comando | 12 (Between the Poles) |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Taglia fusibile | 14x51 |
| Sistema fusibile | NFC |
| Modalità operativa | Front Operated |
| Norme di riferimento | IEC 60947-3 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3 |
| Sezione cavo | 0.75 ... 10 mm² |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | 2 N·m |
| Corrente nominale (In) | Circuito Principale 32 A |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 2 N·m |
| Dati ambientali | |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC311136D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| REACH Declaration | 1SCC011021D0201 |
| Certificato UL | No certification needed |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 130 mm |
| Profondità imballo livello 1 | 234 mm |
| Altezza imballo livello 1 | 130 mm |
| Peso lordo imballo livello 1 | 0.7 kg |
| EAN imballo livello 1 | 6417019419077 |
| Classificazioni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC001040 - sezionatore con fusibili |
| ETIM 8 | EC001040 - Fuse switch disconnector |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661968 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 32 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 22 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 1 kA |
| adatto per fusibili (EF006692) | 14×51 mm |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| posizione dell'elemento di azionamento (EF009410) | davanti |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
