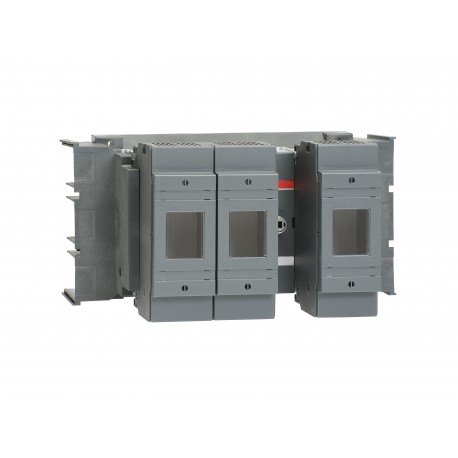

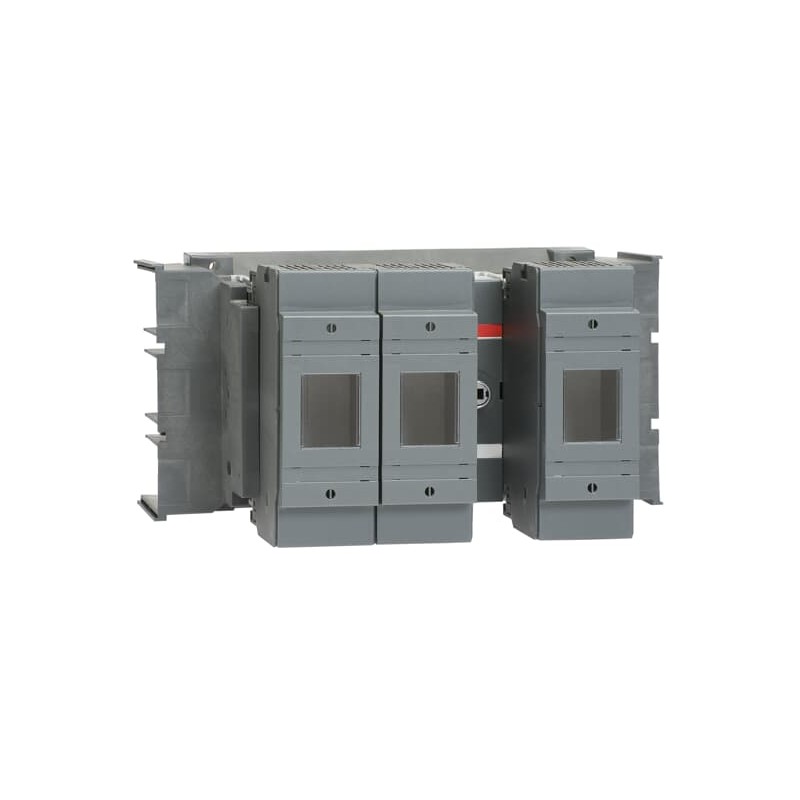

ABB 1SCA022852R8500 1SCA022852R8500 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA022852R8500 ABB OS250D21LRP fusibili

Riferimento: 1SCA022852R8500

Produttore: ABB

Descrizione:

OS250D21LRP fusibili
Interruttore fusibile OS250D21LRP
OS250D21LRP SPECIAL CONNECTED SWITCH FUSE

Categorie:

  • Apparecchi elettrici a bassa tensione > Fusibile sezionatore
  • ABB > Interruttori manuali > OS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 900,81 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Circular Value
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Dichiarazione prodotto ambientale - EPD1SCC311197D0201
Group Waste to Landfill TargetUL 2799 Zero Waste To Landfill Validation available
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Eco Transparency
Dichiarazione prodotto ambientale - EPD1SCC311197D0201
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Download Piu' Usati
Scheda tecnica1SCC311013C0201
Istruzioni e manuali1SCC311044M0201
Dichiarazione prodotto ambientale - EPD1SCC311197D0201
Dimensioni
Larghezza prodotto353 mm
Altezza prodotto150 mm
Profondità prodotto234 mm
Peso netto prodotto6.1 kg
Dati tecnici
Corrente nominale di funzionamento AC-21A (Ie)(500 V) 250 A
(690 V) 250 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Corrente nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 75 kW
(400 V) 140 kW
(415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 250 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 250 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Tensione nominale di funzionamentoCircuito Principale 690 V AC
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kiloampere rms
Corrente nominale di cortocircuito condizionale (Inc)(690 V) 80 kA
Perdita di potenzaa Condizioni Operative Nominali per Polo 17 W
Grado di inquinamento3
Tipo di manigliaPistol handle and shaft included
Comando21 (Between the Poles)
Posizione dei terminali lineeLeft In - Right Out
Taglia fusibileNH0
NH1
Sistema fusibileDIN
Modalità operativaFront Operated
Norme di riferimentoIEC 60947-3
Tipo di montaggioBase mounting
Numero di poli3
Tipo di morsettoLug terminals
Larghezza morsetto25 mm
Coppia di serraggio30 ... 44 N·m
Corrente nominale (In)Circuito Principale 250 A
Reparto tecnico UL/CSA
Coppia di serraggio30 ... 44 N·m
Dati ambientali
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC311209D0201
Certificato CCCCCC OS200-250_LR 2016
Dichiarazione di conformità - CE1SCC311120D2702
DNV GL Certificate1SCC311132D0201
REACH Declaration1SCC011021D0201
Certificato ULNo certification needed
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1265 mm
Profondità imballo livello 1326 mm
Altezza imballo livello 1295 mm
Peso lordo imballo livello 16.1 kg
EAN imballo livello 16417019302195
Classificazioni
Codice classificazione oggettoQ
ETIM 7EC001040 - sezionatore con fusibili
ETIM 8EC001040 - Fuse switch disconnector
ETIM 9EC001040 - Fuse switch disconnector
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA022852R8500 Apparecchi elettrici a bassa tensione (EC001040)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica250 A
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica250 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica80 kA
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicaadatto per fusibili (EF006692)
Valore caratteristicaNH0
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicaingresso del cavo (EF000537)
Valore caratteristicaaltro
Nome caratteristicadotato di connettori (EF011696)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio a pavimento (EF007243)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale (EF007246)
Valore caratteristicaNo
Nome caratteristicaadatto per installazione con sbarra collettrice (EF007259)
Valore caratteristicaSì
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicaposizione dell'elemento di azionamento (EF009410)
Valore caratteristicadavanti
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
