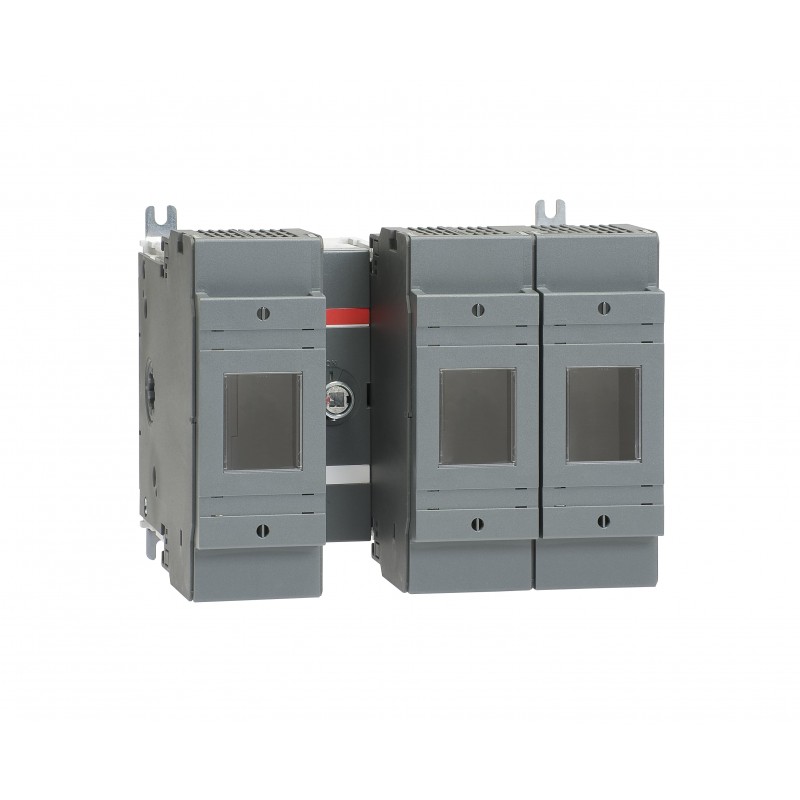

1SCA102207R1001 ABB Portafusibile OS250D12BBP
1SCA102207R1001
ABB
Portafusibile OS250D12BBP
Interruttore a fusibile OS250D12BBP
OS250D12BBP SPECIAL CONNECTED SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Circular Value | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dimensioni | |
| Larghezza prodotto | 208 mm |
| Altezza prodotto | 149 mm |
| Profondità prodotto | 203 mm |
| Peso netto prodotto | 3.0 kg |
| Dati tecnici | |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 80 kA |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 13 W |
| Grado di inquinamento | 3 |
| Tipo di maniglia | Pistol handle and shaft included |
| Comando | 12 (Between the Poles) |
| Posizione dei terminali linee | Back In - Back Out |
| Taglia fusibile | NH0 |
| NH1 | |
| Sistema fusibile | DIN |
| Modalità operativa | Front Operated |
| Norme di riferimento | IEC 60947-3 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3 |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 25 mm |
| Coppia di serraggio | 30 ... 44 N·m |
| Corrente nominale (In) | Circuito Principale 250 A |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 30 ... 44 N·m |
| Dati ambientali | |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Dichiarazione di conformità - CE | 1SCC311120D2702 |
| DNV GL Certificate | 1SCC311132D0201 |
| REACH Declaration | 1SCC011021D0201 |
| Certificato UL | No certification needed |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 204 mm |
| Profondità imballo livello 1 | 275 mm |
| Altezza imballo livello 1 | 167 mm |
| Peso lordo imballo livello 1 | 3.0 kg |
| EAN imballo livello 1 | 6417019369877 |
| Classificazioni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC001040 - sezionatore con fusibili |
| ETIM 8 | EC001040 - Fuse switch disconnector |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
