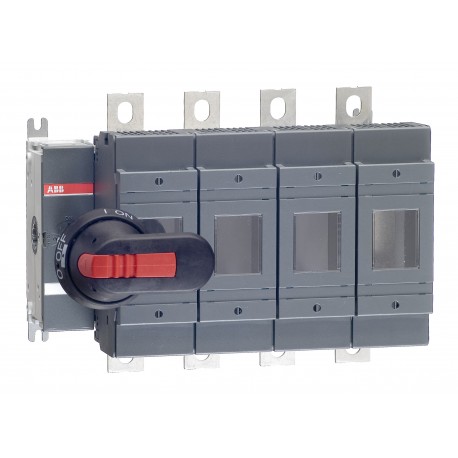

1SCA022726R8620 ABB fusibile Interruttore OS250D04FP
1SCA022726R8620
ABB
fusibile Interruttore OS250D04FP
Interruttore a fusibile OS250D04FP
OS250D04FP SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 6ddcc20c-a7d3-43da-80a8-4e58ca23835c Finlandia (FI) |
| SCIP semplificato | 6794a9ae-268d-4525-a2cc-8346ed0fe90c Germania (DE) |
| 58d605f7-f1b9-46f1-a31d-8a256fdecee4 Polania (PL) | |
| 05615592-562c-4412-939e-dee674332a78 Paesi Bassi (Olanda) (NL) | |
| 3054d0e7-00f3-4db1-be24-331d6a587987 Germania (DE) | |
| d76ea8f2-016c-4d64-b6ac-211f838b0bc5 Germania (DE) | |
| aa0f826b-4114-42b4-b294-09c6222193e3 Grecia (GR) | |
| b01101c8-8b35-47b3-8f2a-cea6edfae0c0 Portogallo (PT) | |
| 2a490e64-0e8b-4cda-aa68-2ed3cf88e3e6 Norvegia (NO) | |
| 59318adf-f300-48d4-9c4f-1807c127c0be Belgio (BE) | |
| 8d9ea4b2-6ecb-4a26-90ff-a4fafbcef953 Svezia (SE) | |
| ccc6a16b-0305-4bfb-b660-1c97efaac389 Bulgaria (BG) | |
| 9cceb511-e3e1-4c59-be18-2844fc82d388 Croazia (HR) | |
| 3a0f058b-0926-4549-8225-5a5cef197641 Repubblica Ceca (CZ) | |
| 231dd589-5786-44fa-be5d-cdbf7e6a39e4 Polania (PL) | |
| cc42a89b-59d3-4f18-9271-fde525cf823c Belgio (BE) | |
| e870bb8b-fd6a-4a93-bd04-ddbc06d1f79d Ungheria (HU) | |
| eeb1f404-bc31-451a-abb1-c94b78f1cb9d Spagna (ES) | |
| 41be21ba-5d66-40a5-982a-b8c99f87b3e6 Polania (PL) | |
| 66c6169c-b07a-4f95-91b7-382a742f4a54 Ungheria (HU) | |
| 011becc7-43f2-4d61-802b-92708041d430 Estonia (EE) | |
| 326e905a-ab63-4d77-8f19-1e6f85787ba3 Germania (DE) | |
| ec8c01d3-6fc2-40f9-afb0-f8cbc30052ee Svezia (SE) | |
| a890a590-1339-4da8-9046-f6f14c5d33b6 Francia (FR) | |
| 87bc529c-87a2-4e1b-acd0-73f4b89e2cf6 Germania (DE) | |
| f48649c4-bfaf-4c19-891a-9747d21a5d52 Francia (FR) | |
| 12381fad-527e-477c-842e-9e3e8e2fb8ad Danimarca (DK) | |
| 58b85e96-e57e-454a-99ac-79b07a9e3ae9 Italia (IT) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS250D04.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 262 mm |
| Altezza prodotto | 193 mm |
| Profondità prodotto | 154 mm |
| Peso netto prodotto | 4.8 kg |
| 10.6 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 270 mm |
| 10.6 in | |
| Profondità imballo livello 1 | 310 mm |
| 12.2 in | |
| Altezza imballo livello 1 | 200 mm |
| 7.9 in | |
| Peso lordo imballo livello 1 | 5.1 kg |
| 11.3 lb | |
| EAN imballo livello 1 | 6417019235141 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Type | Switched - Fusible Pole |
| Taglia fusibile | NH0 |
| NH1 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 17 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 100 kA |
| Corrente nominale (In) | Circuito Principale 250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 04 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 25 mm |
| Coppia di serraggio | 30 ... 44 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 30 ... 44 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311095D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS250D04FP Switch fuse - ABB - OS250D04FP - 1SCA022726R8620 | 89 Kbytes |
|
| OS250D04FP 1SCA022726R8620 ABB fusibile Interruttore OS250D04FP | 71 Kbytes |
|
