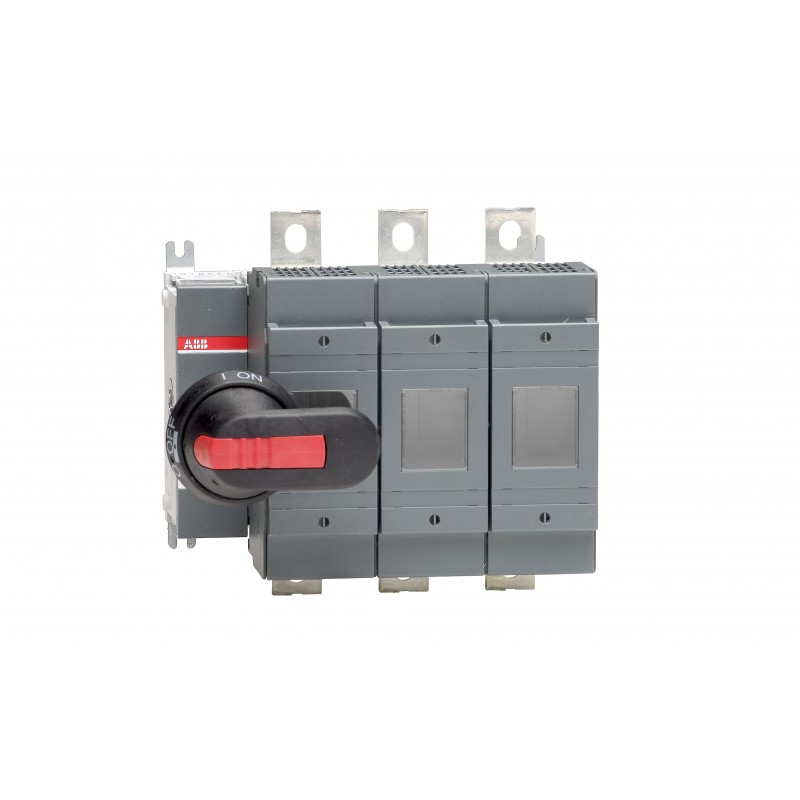

1SCA022719R0090 ABB OS250D03P fusibili
1SCA022719R0090
ABB
OS250D03P fusibili
Interruttore a fusibile OS250D03P
OS250D03P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 349f12b1-f73a-4c3f-9870-e596cf255e44 Finlandia (FI) |
| SCIP semplificato | f5a5369d-7f55-440c-bd75-9823e00bc9fd Germania (DE) |
| ac2b49b6-ece8-4de5-bc24-e81c261890cd Germania (DE) | |
| bb3debfe-bf0f-4a11-9ffe-0ba8d6906c05 Germania (DE) | |
| f396d93f-05e3-416c-b8fe-c5962ab3074a Italia (IT) | |
| 6edee00c-656d-486b-950c-db466e8b6f47 Germania (DE) | |
| 1fb6abf6-075d-40d0-a0b4-166f5adc338e Francia (FR) | |
| a3d8b9e8-9ec7-476f-a0dd-44c02411547c Svezia (SE) | |
| 510626ba-ba99-45f0-a40b-2d3291a9a35a Portogallo (PT) | |
| 92231419-e87f-413e-854a-2925cb8f79f2 Grecia (GR) | |
| 242d3699-da27-4ded-97dc-b148f65c802d Belgio (BE) | |
| b85aa6f0-b8be-4e8e-8c61-0de0629be0ea Norvegia (NO) | |
| 1fda27ce-70e6-43ec-9a66-1d9b4f93d621 Bulgaria (BG) | |
| 073d19c2-35aa-4e21-b381-37d9aee94113 Polania (PL) | |
| bc9cfed7-817d-49cc-b1b9-fa662567beaa Repubblica Ceca (CZ) | |
| 73460a83-2ea7-4da3-afdb-0c79b7d338d7 Croazia (HR) | |
| 2e2ded25-3032-48ab-b8db-c6ac7de62cad Polania (PL) | |
| 5624adb6-abd5-4752-82ce-0d44fc6f4141 Belgio (BE) | |
| a9315ffa-412e-4f7c-9da8-61dc544c2343 Spagna (ES) | |
| af7dbe59-ee85-4561-9de6-0a7144609a4f Francia (FR) | |
| bb84407b-ba94-4342-b47a-ad8f2327ba6b Ungheria (HU) | |
| 1a5cf291-35ee-409d-bba4-e296dd41cb75 Estonia (EE) | |
| fde74474-faa6-438d-810c-8c6ea4d2f2dd Germania (DE) | |
| beb20d9f-e8e8-42fe-8076-ea6bc9806687 Ungheria (HU) | |
| 63eecfcd-d91e-4b85-99f4-101f8937a2e6 Svezia (SE) | |
| c6dfcefc-913c-4e86-b7a9-28eddb664304 Polania (PL) | |
| b0ee14d5-df2f-4963-93ec-7de7a597d68b Paesi Bassi (Olanda) (NL) | |
| 426a94ef-082c-4091-9b5f-ac1236268d78 Danimarca (DK) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS250D03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 208 mm |
| Altezza prodotto | 193 mm |
| Profondità prodotto | 154 mm |
| Peso netto prodotto | 4.1 kg |
| 9 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 4.4 kg |
| 9.7 lb | |
| EAN imballo livello 1 | 6417019230580 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Taglia fusibile | NH0 |
| NH1 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 17 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 80 kA |
| Corrente nominale (In) | Circuito Principale 250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 25 mm |
| Coppia di serraggio | 30 ... 44 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 30 ... 44 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311095D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661202 |
| E-Number (Norway) | 1682610 |
| E-Number (Sweden) | 3172070 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS250D03P Switch fuse - ABB - OS250D03P - 1SCA022719R0090 | 89 Kbytes |
|
| OS250D03P 1SCA022719R0090 ABB OS250D03P fusibili | 63 Kbytes |
|
