Visualizza ingrandito

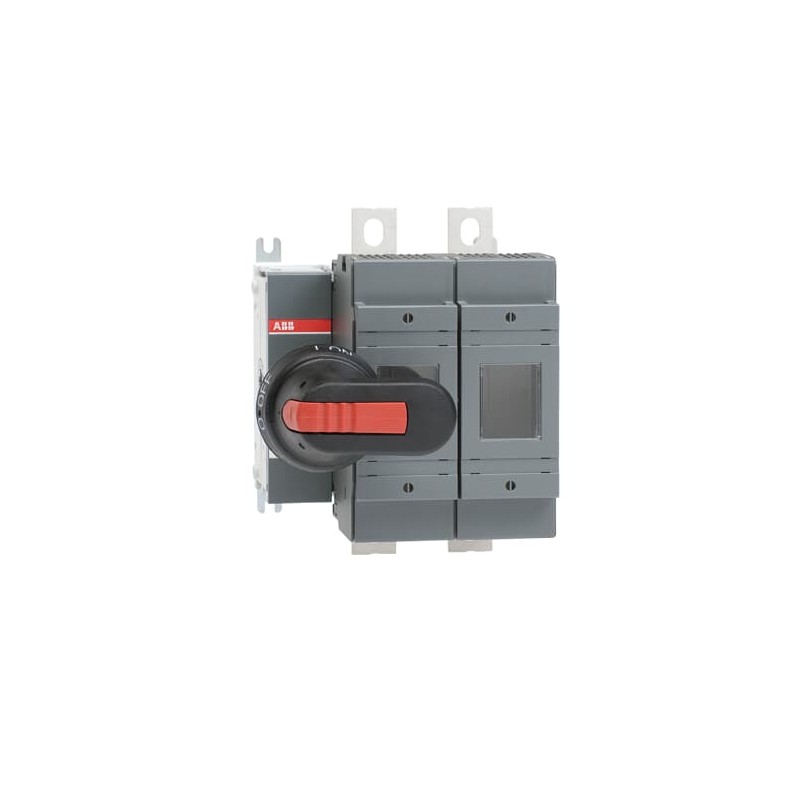

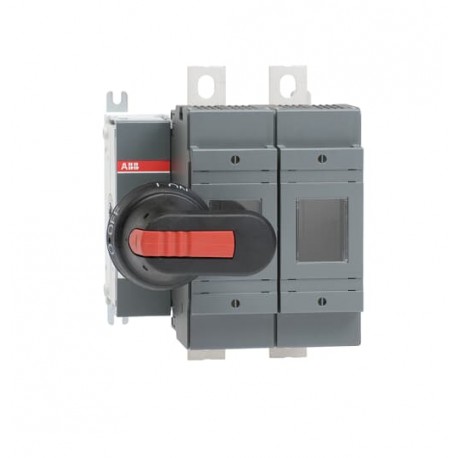

1SCA022760R0170 ABB OS250D02P fusibili
1SCA022760R0170
ABB
OS250D02P fusibili
Interruttore a fusibile OS250D02P
OS250D02P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | df1b864c-bd3f-4494-b6f3-b301f15f0971 Finlandia (FI) |
| SCIP semplificato | 305dd811-294d-43c4-a265-d43bf02ef178 Germania (DE) |
| 851f4ec1-4901-40f2-a281-6b504bd82bc5 Portogallo (PT) | |
| 75138c0f-1dde-41c9-b712-c67830255fac Grecia (GR) | |
| c454419d-6354-487a-98a4-0a3bc429729f Belgio (BE) | |
| 73b66464-f7c7-4970-a5ea-80eb5438bca1 Norvegia (NO) | |
| 1ff89285-60e2-4c8d-855b-072cbaa7cb2a Svezia (SE) | |
| 1439370d-143b-4d34-b6ec-f1f0949140cd Bulgaria (BG) | |
| 5b81c696-424c-4a16-bfb6-8d3ba35073d2 Croazia (HR) | |
| 257fa147-5a1a-414d-aeae-8ed4d819e27b Polania (PL) | |
| 67a67e91-4913-4ed4-9370-3a14267f5e9b Ungheria (HU) | |
| be5919aa-08d7-498f-8ca9-1d71bfb7666c Germania (DE) | |
| 0ae85a29-5852-4146-a7f9-8cdc6bec0ae9 Polania (PL) | |
| d77abc44-23d9-47ed-91bf-5cc282c37889 Estonia (EE) | |
| 24267bc8-9e78-43f6-91ff-8e8b9f3c3256 Belgio (BE) | |
| 6abbcba9-0182-4757-8a2e-70bb7f24dbcd Ungheria (HU) | |
| de84a81c-ab31-4a7d-93bd-8f0bb7454362 Spagna (ES) | |
| b895e577-52fd-4bda-a525-c8aeb8a56ca3 Svezia (SE) | |
| bc8c83b0-5098-4e4a-8bf4-37d6835ca096 Francia (FR) | |
| a2055921-15ef-4ac8-87a1-dc25f1c66eac Repubblica Ceca (CZ) | |
| 8a03a425-37ab-4566-9f2e-5043fdfcc9bd Francia (FR) | |
| 1552c617-375c-430a-9dce-de22b9d5476c Danimarca (DK) | |
| 35fc83e4-f9ef-4d1e-ad37-cac1e9d4cb6c Germania (DE) | |
| 7cd9ce7a-f11b-41d5-a807-bc4c8fd2c855 Germania (DE) | |
| 278f6919-db68-4446-82fc-d8e892af5ca3 Italia (IT) | |
| 3f3ffd9d-ac90-4b68-91f7-ff02185e7059 Polania (PL) | |
| 4c77d057-e23e-478f-8b8e-20818154c241 Paesi Bassi (Olanda) (NL) | |
| 66e05dc2-cd70-47ff-afa2-484436c1f297 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | os250_d_b_02.stp |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 154 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 154 mm |
| Peso netto prodotto | 2.5 kg |
| 5.5 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 2.8 kg |
| 6.2 lb | |
| EAN imballo livello 1 | 6417019247632 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | NH0 |
| NH1 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 2P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 17 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 100 kA |
| Corrente nominale (In) | Circuito Principale 250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 02 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 25 mm |
| Coppia di serraggio | 30 ... 44 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 30 ... 44 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311095D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 250 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 250 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| adatto per fusibili (EF006692) | NH0 |
| numero di poli (EF001391) | 2 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS250D02P Switch fuse - ABB - OS250D02P - 1SCA022760R0170 | 89 Kbytes |
|
| OS250D02P 1SCA022760R0170 ABB OS250D02P fusibili | 59 Kbytes |
|
