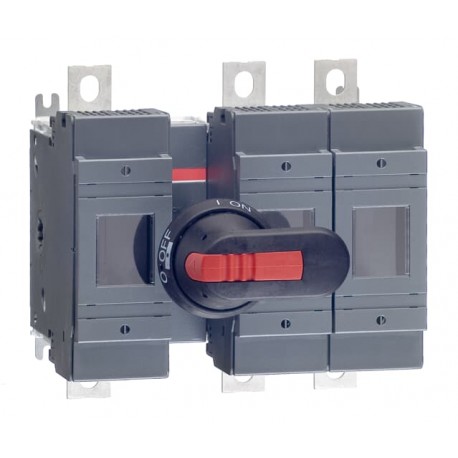

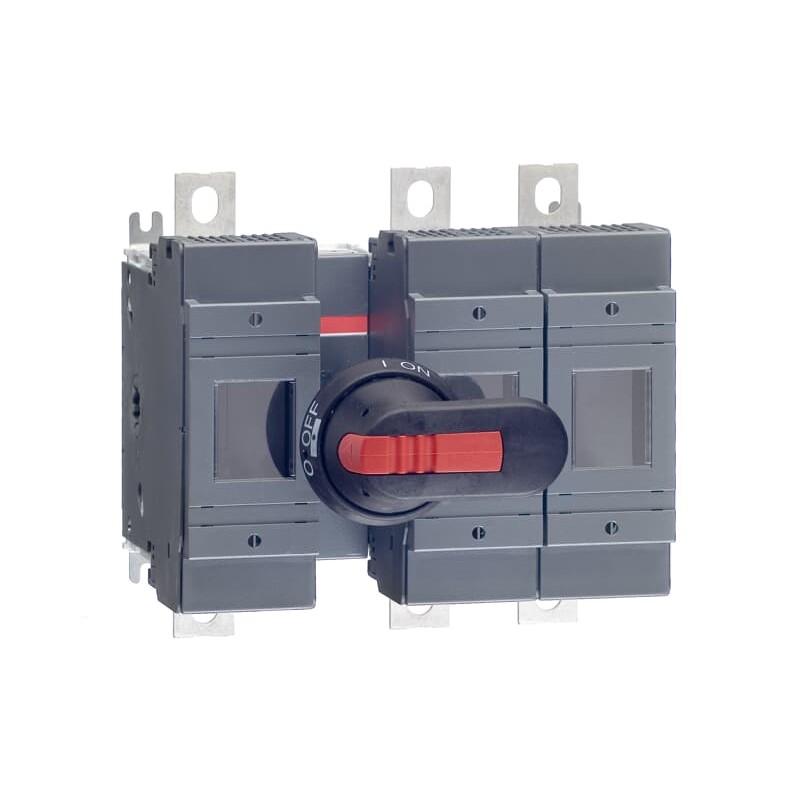

1SCA022778R9860 ABB Portafusibile OS250B12P
1SCA022778R9860
ABB
Portafusibile OS250B12P
Interruttore a fusibile OS250B12P
OS250B12P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 1fe30687-ed6a-457c-ab6e-d906c0afeff6 Finlandia (FI) |
| SCIP semplificato | 01a71a3a-1ca6-4074-a8fb-713aea6ffcbf Germania (DE) |
| 393f7a1c-0099-48ca-8516-e59481b2781b Belgio (BE) | |
| 49e3d2e7-372c-4227-9574-ae51309db567 Paesi Bassi (Olanda) (NL) | |
| 273dfbf4-6ef5-4a89-a751-e723f31cabc2 Germania (DE) | |
| 8d3a744a-f417-4264-8b55-855ac00397b2 Spagna (ES) | |
| 9a1ae041-9b28-498c-9077-288325426aaa Belgio (BE) | |
| 5a0cad91-d64c-4f1b-a95d-51f703b8d9ed Svezia (SE) | |
| 3eb5d171-3e64-480a-8cfa-8ce747ef1280 Estonia (EE) | |
| da8ff484-6ba1-4306-99d8-c6e83486603c Ungheria (HU) | |
| 904fca88-041a-46fc-b076-ab8eb0a7466e Grecia (GR) | |
| 6540f877-b5cb-489b-8164-6fe3b0f973de Norvegia (NO) | |
| a9a41499-6e8c-474b-a5f8-8f6eead2969a Italia (IT) | |
| 787346f3-5482-449c-9773-bb8beabb003e Bulgaria (BG) | |
| 15c07f5b-b760-4c71-a826-4c2cda649b24 Repubblica Ceca (CZ) | |
| 1da4bdd2-ccbb-4180-983d-8b786300aa24 Croazia (HR) | |
| 4c2aa6fd-33d0-47de-90ce-8ea25199e5c0 Svezia (SE) | |
| 78fefd16-966a-4aa0-ac01-3d0fc4dace0a Polania (PL) | |
| 6a1d4623-7af8-4d1a-b72f-86f408a09e29 Francia (FR) | |
| 86615d1e-e9aa-402c-990c-13ab1611d8d0 Polania (PL) | |
| 0672aa35-24f5-46d4-b22d-0a9c132072d1 Ungheria (HU) | |
| f789fe87-309e-4eeb-8764-2dc7244a9a38 Francia (FR) | |
| c9cfc0d5-7f25-4392-9867-a061175d9f91 Portogallo (PT) | |
| 52609eab-1f97-4976-bec5-9dcdd7daaa26 Germania (DE) | |
| 25f6bfbb-fe31-4f24-ab0f-73078619748d Danimarca (DK) | |
| 3f088fa1-9623-44fd-9be1-95ea94b1f9a8 Germania (DE) | |
| 6e518be3-3b38-4e7a-aa3d-c8bb1c2ec710 Germania (DE) | |
| 0bbb4435-d158-4d61-81ec-c7548130c24d Polania (PL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS250_D_B_12 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 208 mm |
| Altezza prodotto | 193 mm |
| Profondità prodotto | 154 mm |
| Peso netto prodotto | 4.1 kg |
| 9 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 4.4 kg |
| 9.7 lb | |
| EAN imballo livello 1 | 6417019253558 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Taglia fusibile | B1-B3 |
| Sistema fusibile | British Standard |
| Tipo di maniglia | Pistol handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 17 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 80 kA |
| Corrente nominale (In) | Circuito Principale 250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 12 (Between the Poles) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 25 mm |
| Coppia di serraggio | 30 ... 44 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 30 ... 44 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311095D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 250 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 250 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| adatto per fusibili (EF006692) | formato B1-B3 |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | davanti |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
