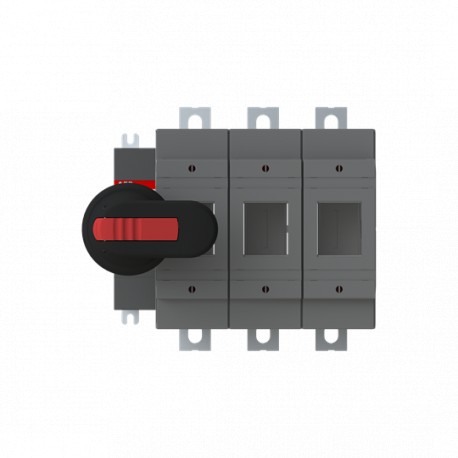

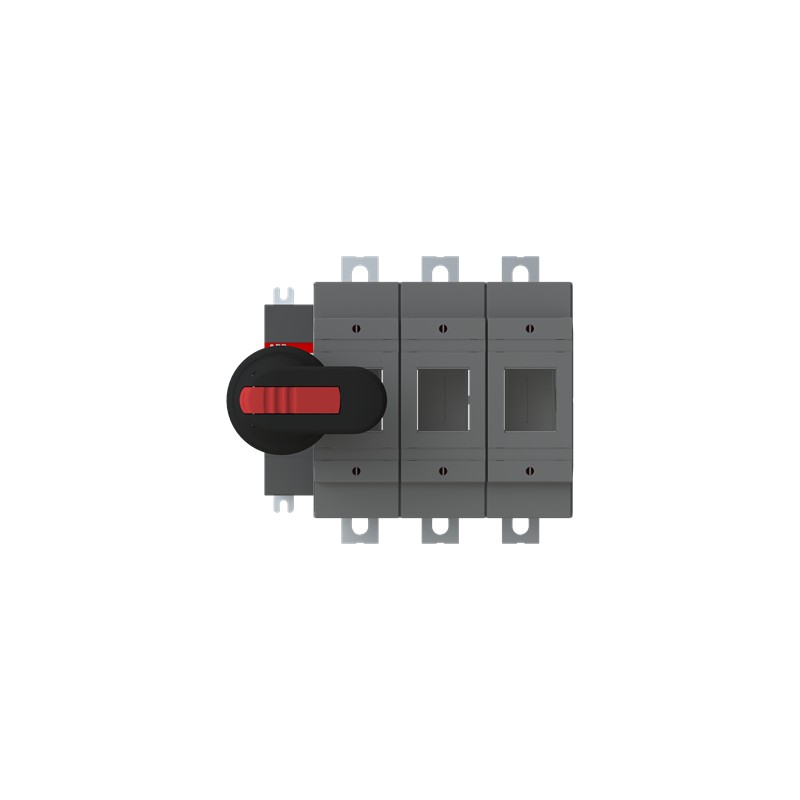

1SCA022750R6660 ABB Portafusibile OS250B03P
1SCA022750R6660
ABB
Portafusibile OS250B03P
Interruttore a fusibile OS250B03P
OS250B03P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d2cae999-fd86-4895-8979-0fed50873488 Finlandia (FI) |
| SCIP semplificato | 95384450-4a4e-4110-9b48-5b937361bab2 Germania (DE) |
| fc3971e0-ece1-4879-bada-a9c1963aafb0 Portogallo (PT) | |
| 8aab1c2a-c9f2-4a87-8919-53c8be7175a2 Grecia (GR) | |
| f8d160c5-8296-44f3-93ca-0a661fda2ef5 Estonia (EE) | |
| 59521799-8598-4334-9313-e67b4a661a2f Polania (PL) | |
| 4dff16e9-47de-4cee-a3e0-e0a00e553628 Ungheria (HU) | |
| a741ef2a-d23f-4895-8ea6-8cd70e6c812d Svezia (SE) | |
| d0a413d5-cff5-4562-acbc-81e39d735dce Norvegia (NO) | |
| a8252888-b810-4e6c-b7b9-7f61527efb3d Belgio (BE) | |
| 3e2d9096-a757-4333-9134-4d07ddd2d2e1 Polania (PL) | |
| 6632e7d3-fbf2-434a-b43b-0240c5eeb3b8 Repubblica Ceca (CZ) | |
| ac86de30-6796-49a8-a113-27b2c2a99ac1 Croazia (HR) | |
| 7e7596d2-218d-4c71-8134-a1c0b5a4ce2e Polania (PL) | |
| 45ee41cb-ff39-45be-9969-aca8d1f1ad50 Bulgaria (BG) | |
| fdefb50a-10a5-426b-a382-dfc17dd6ab8e Spagna (ES) | |
| 1e38cb5e-51ae-493e-9cbc-04d6d8f2e4ed Francia (FR) | |
| d3cf517f-76a7-4292-af91-04ebc2a63144 Francia (FR) | |
| 2fc9af50-fd00-47fa-b657-c946bdbd3422 Ungheria (HU) | |
| a604a26d-ecf8-4956-9953-cfd2deda71d5 Danimarca (DK) | |
| c4577339-c171-4536-84b7-e17f93feb0b8 Germania (DE) | |
| a78b4690-2695-4402-b84d-a44c64065955 Italia (IT) | |
| 56da4bd1-0da9-4611-b96b-4c0a025edcf3 Paesi Bassi (Olanda) (NL) | |
| ef36a463-7bb1-4c64-8831-89979427c180 Germania (DE) | |
| cd304c8c-4d1a-437a-a505-a0213ef8ee65 Belgio (BE) | |
| 9fb60684-c584-415f-9076-be2530ee864f Germania (DE) | |
| f784ee75-e079-41b0-abbf-e95088062f90 Svezia (SE) | |
| d1ad5396-7ac3-4bb7-8d5f-9ccbc1394b93 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS250D03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 208 mm |
| Altezza prodotto | 193 mm |
| Profondità prodotto | 154 mm |
| Peso netto prodotto | 4.1 kg |
| 9 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 4.4 kg |
| 9.7 lb | |
| EAN imballo livello 1 | 6417019243955 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | B1-B3 |
| Sistema fusibile | British Standard |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 17 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 100 kA |
| Corrente nominale (In) | Circuito Principale 250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 25 mm |
| Coppia di serraggio | 30 ... 44 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 30 ... 44 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311095D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 250 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 250 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| adatto per fusibili (EF006692) | formato B1-B3 |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
