Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

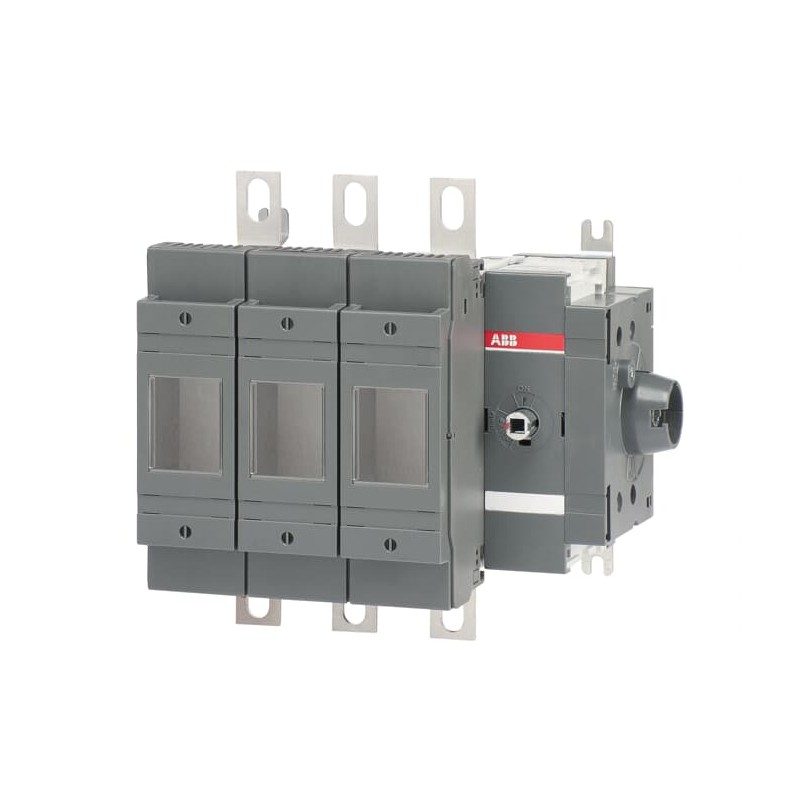

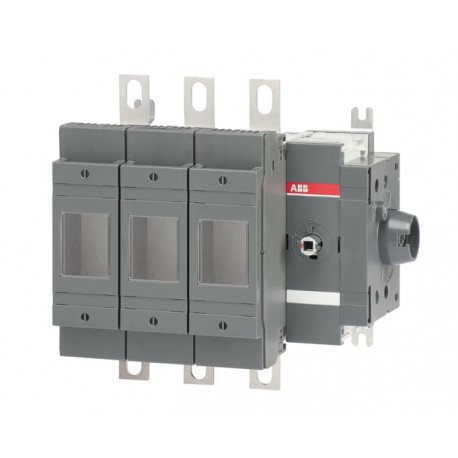

1SCA022797R3440 ABB OS200DZ03P fusibili
Riferimento: 1SCA022797R3440
Produttore: ABB
Descrizione:
OS200DZ03P fusibili
Interruttore a fusibile OS200DZ03P
OS200DZ03P SWITCH FUSE
Categorie:
- Apparecchi elettrici a bassa tensione > Fusibile sezionatore
- ABB > Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | ae030b3d-ddf1-4873-a4b0-3834d90577d0 Finlandia (FI) |
| SCIP semplificato | 0ccd1ba4-9158-4e75-b1c0-596e03d966bf Germania (DE) |
| 195049b8-bda6-42cc-b14c-57fe7892e58f Paesi Bassi (Olanda) (NL) | |
| b8536e80-1d97-43fe-a552-492f0cf19b44 Repubblica Ceca (CZ) | |
| 027ffb3c-0ebf-47ba-bb78-1eed8d20f2ce Danimarca (DK) | |
| 365a1b0f-35c3-4dc5-ac60-2db1680ea9f9 Germania (DE) | |
| 188ba999-392c-45d4-a8da-f5d70cbb45e4 Italia (IT) | |
| b66430e9-839f-426d-9966-9fc07218a94a Portogallo (PT) | |
| fb56fd9b-8ad7-459f-b1cc-8316c8e00040 Grecia (GR) | |
| 41f389e2-4cdb-448b-a8c8-acb8ccaaeb28 Norvegia (NO) | |
| 4e8d3542-27ef-4723-8f5d-7474dbb24a9c Belgio (BE) | |
| f6e98518-38a9-4c71-a851-e2a65d610c34 Bulgaria (BG) | |
| 1dd89cd1-dcdf-47a4-aa20-487399a6f8e1 Polania (PL) | |
| b6d9994f-ae15-4464-922e-969416ba6499 Croazia (HR) | |
| d2e38aab-0348-4749-9304-691a003e70a6 Polania (PL) | |
| 8f440f4f-614a-41e4-a41f-c89b1577f905 Spagna (ES) | |
| 726cc01e-a41d-443b-8f19-b728d9606788 Francia (FR) | |
| e2d89f27-6cb5-44c1-9f46-0ea61a8b1233 Ungheria (HU) | |
| 65ab6425-7480-4a0e-bf7f-e6857b34c26d Belgio (BE) | |
| 7e583b3f-bccf-4442-8b8d-ab71891b19bd Svezia (SE) | |
| 9af79014-a132-457d-b31a-86fe6c01ba7d Estonia (EE) | |
| ce6ecb6b-246e-4c4b-8582-3091636fcaf7 Germania (DE) | |
| 6ee52d77-8f31-4bd7-b5ce-26cc31f49aaa Ungheria (HU) | |
| 47cbdc55-a437-447b-aa99-388942012f83 Polania (PL) | |
| 5db925b1-a64b-441a-be21-5a722035a87c Francia (FR) | |
| 450c6236-f9b3-4f46-8dd8-2ae7cac1a998 Germania (DE) | |
| f9a8eeb0-16cf-4fe7-bb6f-d04470814376 Germania (DE) | |
| 0cde3dd9-543b-4345-93da-47409d3dd92b Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS200D03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 219 mm |
| Altezza prodotto | 182 mm |
| Profondità prodotto | 198 mm |
| Peso netto prodotto | 3 kg |
| 6.6 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 3.3 kg |
| 7.3 lb | |
| EAN imballo livello 1 | 6417019263472 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Taglia fusibile | NH00 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 80 kA |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
ETIM for 1SCA022797R3440 Apparecchi elettrici a bassa tensione (EC001040)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica200 A
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica200 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica80 kA
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicaadatto per fusibili (EF006692)
Valore caratteristicaNH00
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicaingresso del cavo (EF000537)
Valore caratteristicaaltro
Nome caratteristicadotato di connettori (EF011696)
Valore caratteristicaSì
Nome caratteristicaadatto per installazione con sbarra collettrice (EF007259)
Valore caratteristicaSì
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicaposizione dell'elemento di azionamento (EF009410)
Valore caratteristicasinistra
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
