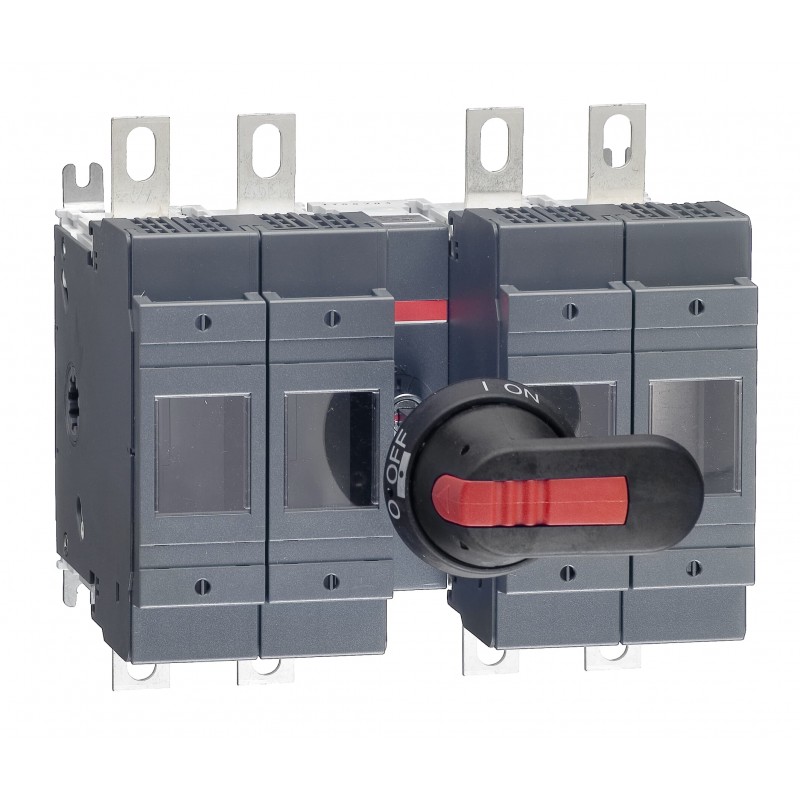

1SCA022721R3130 ABB OS200D22N2P fusibili
Riferimento: 1SCA022721R3130
Produttore: ABB
Descrizione:
OS200D22N2P fusibili
Interruttore a fusibile OS200D22N2P
OS200D22N2P SWITCH FUSE
Categorie:
- Apparecchi elettrici a bassa tensione > Fusibile sezionatore
- ABB > Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 215372c1-2e5e-4e3b-b91d-cf9e7edaf3eb Finlandia (FI) |
| SCIP semplificato | 33a6fb2f-50c8-48b4-8a06-9d6886732514 Germania (DE) |
| 18f041af-b9cf-4c0c-9f81-38d065cc18e2 Polania (PL) | |
| dedea291-47d4-4feb-8da6-1cbee179d143 Paesi Bassi (Olanda) (NL) | |
| e97ee459-86c8-4d4e-bf91-b82d08ebc8ce Belgio (BE) | |
| 732a2681-5403-4f7e-a8e7-7b23087e3dd9 Francia (FR) | |
| 438481ea-f0b0-4bb4-b7e1-1b9e616c4abc Germania (DE) | |
| 095ee38e-370c-46ea-ad36-d374aa268668 Svezia (SE) | |
| a71c426f-aced-4d41-bf39-4756e1e5696b Ungheria (HU) | |
| 70543507-b1a8-44d9-bf3e-8d90f5c4f029 Estonia (EE) | |
| 2051734f-5bd6-4696-9752-51376e1e27aa Grecia (GR) | |
| 780b8b1e-d58a-4e14-9573-bbb83c4409e5 Portogallo (PT) | |
| f1cf2123-4c79-467f-9cce-1f03fb23884d Belgio (BE) | |
| fde590f6-9aae-4858-9996-125dbeea5033 Croazia (HR) | |
| 02d5c390-0866-4546-8917-c9eda0fa400e Polania (PL) | |
| 4eff503f-6bba-47f0-b63c-2e91b2022bcc Spagna (ES) | |
| 5d0c4f3f-293b-4420-86c6-627e6330d42a Bulgaria (BG) | |
| 862b4a37-30a0-4500-ad4f-18d7ba79bfd1 Polania (PL) | |
| a9ad34d3-9f34-4131-bdae-23efa042d85e Svezia (SE) | |
| a6a0c5cd-6a4f-4bc9-a1c3-f898b2ec7e09 Repubblica Ceca (CZ) | |
| 34dd3171-ac97-43e7-a88d-2135c129dbc1 Francia (FR) | |
| 553feaa2-7c68-4ad7-87c3-7ff773d6a7b3 Ungheria (HU) | |
| b713cc67-bd60-43eb-b41e-ce7bcd46443f Danimarca (DK) | |
| 5a4de274-8bf5-45b4-abc1-15fab9837d38 Germania (DE) | |
| a120c300-1a38-4d7a-8946-440baaca7092 Germania (DE) | |
| bce8fec9-7c60-41e7-9592-b5cde4904b22 Germania (DE) | |
| 78539cda-9312-4083-9b41-ef789ef09634 Norvegia (NO) | |
| 4ee494ca-5006-474e-8554-e16edbec1052 Italia (IT) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS200D22.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 220 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 149 mm |
| Peso netto prodotto | 4 kg |
| 8.8 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 4.3 kg |
| 9.4 lb | |
| EAN imballo livello 1 | 6417019231716 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Taglia fusibile | NH0 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 22 (Between the Poles) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661138 |
| E-Number (Norway) | 1682603 |
ETIM for 1SCA022721R3130 Apparecchi elettrici a bassa tensione (EC001040)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica200 A
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica200 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica80 kA
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicaadatto per fusibili (EF006692)
Valore caratteristicaNH0
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicaingresso del cavo (EF000537)
Valore caratteristicaaltro
Nome caratteristicadotato di connettori (EF011696)
Valore caratteristicaSì
Nome caratteristicaadatto per installazione con sbarra collettrice (EF007259)
Valore caratteristicaSì
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicaposizione dell'elemento di azionamento (EF009410)
Valore caratteristicadavanti
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
