Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

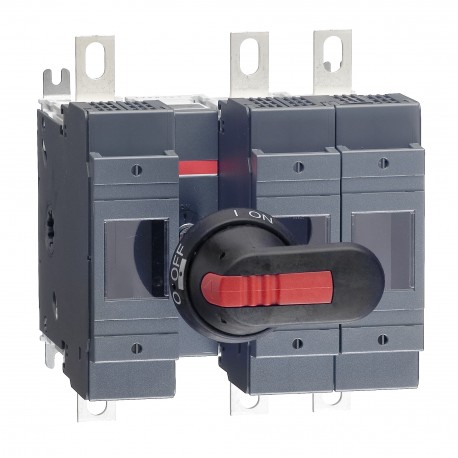

1SCA022721R3050 ABB OS200D12P fusibili
Riferimento: 1SCA022721R3050
Produttore: ABB
Descrizione:
OS200D12P fusibili
Interruttore a fusibile OS200D12P
OS200D12P SWITCH FUSE
Categorie:
- Apparecchi elettrici a bassa tensione > Fusibile sezionatore
- ABB > Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 74aeb806-b7f9-4886-ada3-e06ab7b3ff0d Finlandia (FI) |
| SCIP semplificato | 7a682a82-8ae6-4303-a350-1ae29d26e74a Germania (DE) |
| 7f947406-42ce-4a12-ac3c-ad5404aca31d Francia (FR) | |
| dfbf644b-42aa-4d9a-8fdf-90cbde8e5be4 Germania (DE) | |
| b5c6418f-526e-406b-915a-0cbfc5477d34 Svezia (SE) | |
| 7d08c901-1a70-42da-a2df-caffb2c6e844 Polania (PL) | |
| b629addb-c146-43ff-9cec-7b18efc2a9f3 Ungheria (HU) | |
| 4e01ca7e-3e6c-49d4-8a99-7ba27479fa9f Portogallo (PT) | |
| fcf14a5a-d3cc-49f7-8918-9440b3484305 Estonia (EE) | |
| e8fff917-a4cb-45dd-890c-2393d8b489e9 Grecia (GR) | |
| beeeed93-301c-4389-93d5-536433c8da44 Norvegia (NO) | |
| 54859c7b-206e-46a3-9003-c3ae1f193471 Belgio (BE) | |
| 7e0c0f05-0c91-4771-85bb-54fda9f33ce1 Croazia (HR) | |
| 71adf8bb-342d-45e1-ab84-e72dfcb42d3c Repubblica Ceca (CZ) | |
| 4862bc39-ca10-431c-bde3-da53f83e5b72 Polania (PL) | |
| 92c82966-352b-49b0-a85e-d9ad29248f9f Bulgaria (BG) | |
| 2387c710-4a89-44ea-bd97-1197991fa228 Ungheria (HU) | |
| 69be7dbe-e028-4fbb-afe8-96db75058798 Spagna (ES) | |
| b26fb692-3ec4-455b-b761-bc52b9113d5b Francia (FR) | |
| 26c2a931-a094-4bc1-8855-f2195c58ef18 Germania (DE) | |
| 775494a1-438a-4981-aa02-1066ce8265f1 Danimarca (DK) | |
| 20b03d4b-2306-4d7e-bd60-023d25f11ae6 Polania (PL) | |
| de233adb-23f0-40ba-b4d3-d3dc8cf7849b Italia (IT) | |
| 90f4d1ae-1aad-4f09-b09a-e01fb2dc98f7 Germania (DE) | |
| 9bcfbc43-69ad-4808-81b2-15e68fec2f94 Paesi Bassi (Olanda) (NL) | |
| 2557470c-075b-4dad-8a59-ee9ff421ccce Belgio (BE) | |
| 3b96bb04-bc83-4378-8561-b6f522236eb9 Germania (DE) | |
| 2b5d9ac9-fb3d-42e1-b9f3-72a424f375d0 Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS200D12.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 177 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 149 mm |
| Peso netto prodotto | 3.1 kg |
| 6.7 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 3.3 kg |
| 7.4 lb | |
| EAN imballo livello 1 | 6417019231709 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | NH0 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 12 (Between the Poles) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661130 |
| E-Number (Norway) | 1682602 |
ETIM for 1SCA022721R3050 Apparecchi elettrici a bassa tensione (EC001040)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica200 A
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica200 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica80 kA
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicaadatto per fusibili (EF006692)
Valore caratteristicaNH0
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicaingresso del cavo (EF000537)
Valore caratteristicaaltro
Nome caratteristicadotato di connettori (EF011696)
Valore caratteristicaSì
Nome caratteristicaadatto per installazione con sbarra collettrice (EF007259)
Valore caratteristicaSì
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicaposizione dell'elemento di azionamento (EF009410)
Valore caratteristicadavanti
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
