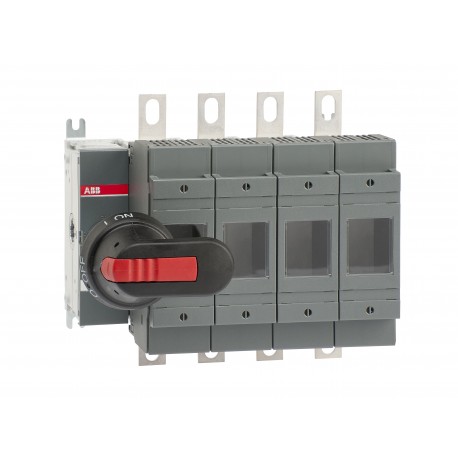

1SCA022725R4750 ABB fusibile Interruttore OS200D04FP
1SCA022725R4750
ABB
fusibile Interruttore OS200D04FP
Interruttore a fusibile OS200D04FP
OS200D04FP SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | f4c5acde-f3b6-451f-b33d-a32a5dcc4ddb Finlandia (FI) |
| SCIP semplificato | 2e9db4f9-a184-442d-ab16-4a5f659c1404 Germania (DE) |
| 263fbe3b-63e0-4dd5-9384-059ddf62a2e0 Norvegia (NO) | |
| 07e281be-cf89-4521-a8a6-e897ebf5c0d3 Bulgaria (BG) | |
| d9a636c2-7d17-40d3-bb87-912e7a6e7944 Svezia (SE) | |
| f9371a61-3d2c-495a-9cd9-31f7305f92d2 Repubblica Ceca (CZ) | |
| b442d5df-0d23-41c2-a70e-6afa9673fe5f Polania (PL) | |
| 539a9728-f8e2-4f15-b6b0-b4f1f86464ed Croazia (HR) | |
| 6c473b00-ba7b-4171-a6b4-b2d67ad793f2 Portogallo (PT) | |
| 42ada928-660f-4d0c-a4a2-7ae1555f27fb Grecia (GR) | |
| 1b793804-a2cb-49b1-9d19-29d103cb3e6f Estonia (EE) | |
| f64609b8-2019-4f1f-9405-aeaa2e2da6b5 Ungheria (HU) | |
| 8bef453e-2cd4-40e9-9345-8583ca9fe793 Germania (DE) | |
| 8ad49f2f-b66d-419c-9b26-98dccb100112 Polania (PL) | |
| 03ff0516-3cfd-439b-bf9e-4a8c6da7b213 Francia (FR) | |
| 9e3b1ce0-a81e-4827-9cd3-f3d5578d34e3 Spagna (ES) | |
| 5653117a-d7ca-49d3-ab32-4ed4b12cce71 Belgio (BE) | |
| 1133b03e-1c31-4fc4-b24d-dc8c4dd361ac Ungheria (HU) | |
| 98a189ec-a792-4829-a0a1-9e783892b596 Francia (FR) | |
| 0f54a925-d4c4-4c2c-a179-2a3c7cb32dd4 Germania (DE) | |
| 3f8683e4-8f8c-43a0-a6e1-faf36f32bf84 Germania (DE) | |
| 1475f880-afa4-4973-a327-796a19c2ef50 Danimarca (DK) | |
| 4d916069-c713-4007-8f17-ab4b7b3e9eb9 Germania (DE) | |
| ad47a638-3cc6-419d-994e-03a40bb5798b Italia (IT) | |
| 0d094184-078f-48c0-af93-e0c70e25399f Belgio (BE) | |
| d69b84cb-ff55-4af5-bced-7f2215c2f841 Polania (PL) | |
| 96a8ab62-71f4-4c63-8401-7d2b3c7b1be9 Paesi Bassi (Olanda) (NL) | |
| 7533bf70-6930-40c1-804a-c51bdcc2d762 Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS200D04.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 220 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 149 mm |
| Peso netto prodotto | 4 kg |
| 8.8 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 4.3 kg |
| 9.5 lb | |
| EAN imballo livello 1 | 6417019233925 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Type | Switched - Fusible Pole |
| Taglia fusibile | NH0 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 04 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS200D04FP Switch fuse - ABB - OS200D04FP - 1SCA022725R4750 | 89 Kbytes |
|
| OS200D04FP 1SCA022725R4750 ABB fusibile Interruttore OS200D04FP | 72 Kbytes |
|
