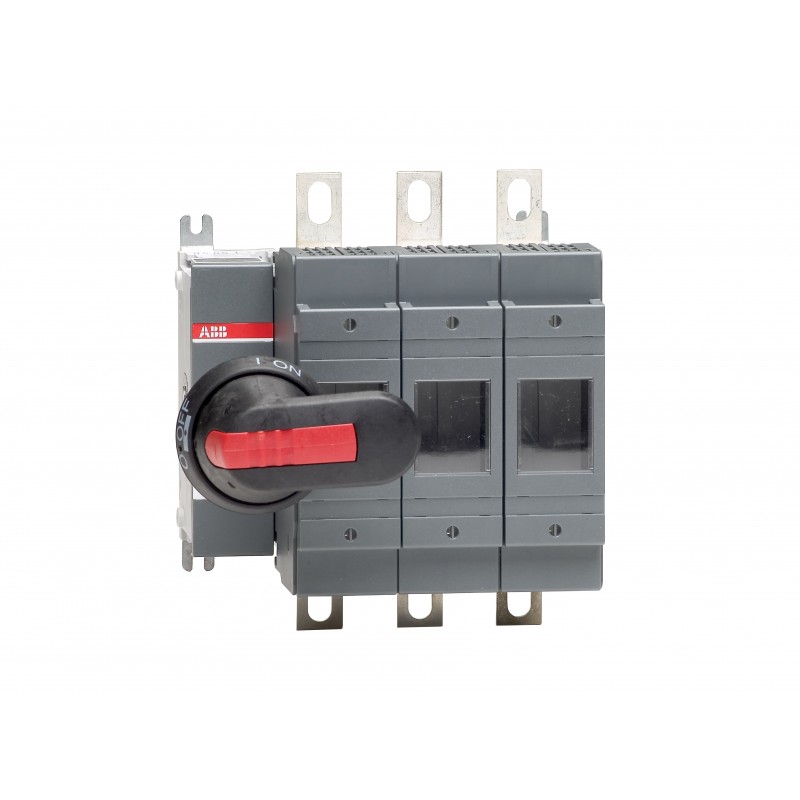

1SCA022709R9500 ABB OS200D03P fusibili
1SCA022709R9500
ABB
OS200D03P fusibili
Interruttore a fusibile OS200D03P
OS200D03P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | a3d4f3eb-d914-46b4-a8d0-769c5d20c8ed Finlandia (FI) |
| SCIP semplificato | 300b142a-ee5e-4644-a854-bcba4304c12a Germania (DE) |
| 5f5048d5-d42a-41ab-9e91-0e20342ccc48 Paesi Bassi (Olanda) (NL) | |
| 733f4326-40c9-498b-988e-80b4fa94dfb8 Italia (IT) | |
| 92abc5eb-c17f-4453-9192-3efc3483e372 Francia (FR) | |
| d2dc0bb8-694a-42fb-844a-db5fd888030e Svezia (SE) | |
| 7d306941-8da2-47dc-ac7b-5db1943cf9d4 Polania (PL) | |
| 95dfa2fa-9eef-43ee-865d-a6bc2c52acd0 Norvegia (NO) | |
| d6fcbf37-7044-4894-a25c-e0201cb19202 Germania (DE) | |
| 04705c4b-f2b0-4cef-8ad2-5af5882875ab Ungheria (HU) | |
| b71bf9a7-7df6-4f8c-a264-728ffc95067c Polania (PL) | |
| 953c605b-c40d-435b-bb51-fe1ed9b78153 Svezia (SE) | |
| 4d36da28-b7a4-41cf-a942-49e3c8348e33 Bulgaria (BG) | |
| 581cecc8-64a1-4191-bbf4-d3961dba0406 Repubblica Ceca (CZ) | |
| 38df1a23-7623-434e-b876-5266969ffbe6 Croazia (HR) | |
| ae698092-4ca8-434c-9841-22887d8198f3 Grecia (GR) | |
| 4e5434d9-1f19-4cbb-a91d-d6ec15bee154 Portogallo (PT) | |
| f4611c43-23ad-4933-a313-2843c042b366 Estonia (EE) | |
| 8a1f34f9-f8d7-45e8-9927-f339e810a2fb Spagna (ES) | |
| 5ba372ff-8719-4991-85d0-7e86c27d249d Belgio (BE) | |
| 69154baf-4f1f-44fd-a669-29ea1e49b73e Ungheria (HU) | |
| baa93e0f-e52e-435e-8b89-ca0a2417c79d Francia (FR) | |
| daa4db78-9076-43d1-83aa-e23aa23264da Danimarca (DK) | |
| d839ada8-a8e4-44d0-9a99-2cc0c1ce6de2 Germania (DE) | |
| 247fa4f8-2927-43fb-ab15-49d48c5c8669 Germania (DE) | |
| bc8be798-c4e5-4002-9f3e-b807becf2670 Germania (DE) | |
| 1fb71b62-2a98-435f-9807-8d36e6520444 Belgio (BE) | |
| 198440e7-2b52-4425-9210-679fa54b7a0d Polania (PL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS200D03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 177 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 149 mm |
| Peso netto prodotto | 3.1 kg |
| 6.7 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 3.3 kg |
| 7.4 lb | |
| EAN imballo livello 1 | 6417019225883 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | NH0 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661102 |
| E-Number (Sweden) | 3172060 |
