Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

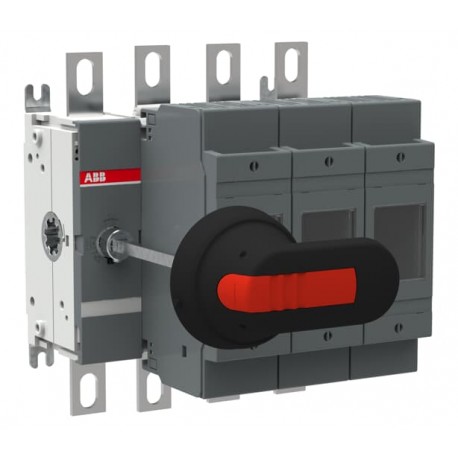

1SCA022749R8710 ABB OS200D03N3P fusibili
Riferimento: 1SCA022749R8710
Produttore: ABB
Descrizione:
OS200D03N3P fusibili
Interruttore a fusibile OS200D03N3P
OS200D03N3P SWITCH FUSE
Categorie:
- Apparecchi elettrici a bassa tensione > Fusibile sezionatore
- ABB > Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | f424c3b1-6c37-4b61-bedc-3655193e733b Finlandia (FI) |
| SCIP semplificato | 27e93d6a-4928-465f-aaf7-87e1be05d30c Germania (DE) |
| 73d20783-f121-402e-9fde-a2c535db21e1 Polania (PL) | |
| b4a49718-530c-43a1-94ef-bbda2a386c51 Italia (IT) | |
| 418bb232-db91-4fc7-8abd-55e2079c56e6 Belgio (BE) | |
| 6cda843f-558f-40d9-991e-5bca07f1c08c Polania (PL) | |
| f9f540e8-7835-4a4e-aa30-4cdc8b44435d Paesi Bassi (Olanda) (NL) | |
| 430a5bd1-573c-4821-9381-3ca3764786ec Germania (DE) | |
| 81ecfde3-e36e-4566-833e-00bea9a0ee3c Svezia (SE) | |
| da1bec07-69d7-4a96-a858-2d6d31a12701 Portogallo (PT) | |
| 1c85b1fd-a21c-44e4-b121-a69555cf54ae Grecia (GR) | |
| 3b9349a2-3c1e-4a3a-8945-a9d008e1510c Estonia (EE) | |
| 68640b34-8fd4-4292-baa2-cbe4daf421d7 Bulgaria (BG) | |
| f93e1830-d3e4-4721-8bae-723a223ef403 Svezia (SE) | |
| 6795d786-7674-409c-ba5f-cae5359628bd Ungheria (HU) | |
| 7a38ec4f-e6a5-42d4-91a6-b995b9cebf68 Polania (PL) | |
| 5e0efbd5-ac76-4eb3-b2fe-b90ba23d8904 Norvegia (NO) | |
| 5423c369-63af-43cd-b9f5-0dbdce8303f0 Croazia (HR) | |
| 5e7dd334-6561-4602-a279-7a47de8e8b90 Francia (FR) | |
| 337f8a77-6fc2-4b23-9c22-09b7cd1e3cf8 Repubblica Ceca (CZ) | |
| 37306ea4-ed2b-4a34-aa7c-b37e7bf67baf Belgio (BE) | |
| 2c4c789a-0f55-4fda-8844-509d80b663d8 Ungheria (HU) | |
| e6a458ee-74ee-4db4-91a1-f1fb80c87256 Spagna (ES) | |
| e45edc73-2673-48fe-8438-d4b641e8f008 Francia (FR) | |
| b051e140-1f17-456c-b5d9-e2db8945122b Germania (DE) | |
| 527bd644-9a50-4168-ad69-3da774dceefa Danimarca (DK) | |
| 31842083-dd13-4f66-bb24-ff3f2847df42 Germania (DE) | |
| d33b7845-3189-459a-9ce8-dbcf2cbf9922 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS200D03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 177 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 191 mm |
| Peso netto prodotto | 3.05 kg |
| 6.72 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 210 mm |
| 8.27 in | |
| Profondità imballo livello 1 | 236 mm |
| 9.29 in | |
| Altezza imballo livello 1 | 163 mm |
| 6.42 in | |
| Peso lordo imballo livello 1 | 3.4 kg |
| 7.5 lb | |
| EAN imballo livello 1 | 6417019243559 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Type | Detachable Neutral Link Integrated Into the Mechanism |
| Taglia fusibile | NH0 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Funzioni speciali | Detachable Neutral |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
ETIM for 1SCA022749R8710 Apparecchi elettrici a bassa tensione (EC001040)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica200 A
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica200 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica80 kA
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicaadatto per fusibili (EF006692)
Valore caratteristicaNH0
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicaingresso del cavo (EF000537)
Valore caratteristicaaltro
Nome caratteristicadotato di connettori (EF011696)
Valore caratteristicaSì
Nome caratteristicaadatto per installazione con sbarra collettrice (EF007259)
Valore caratteristicaSì
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicaposizione dell'elemento di azionamento (EF009410)
Valore caratteristicasinistra
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
