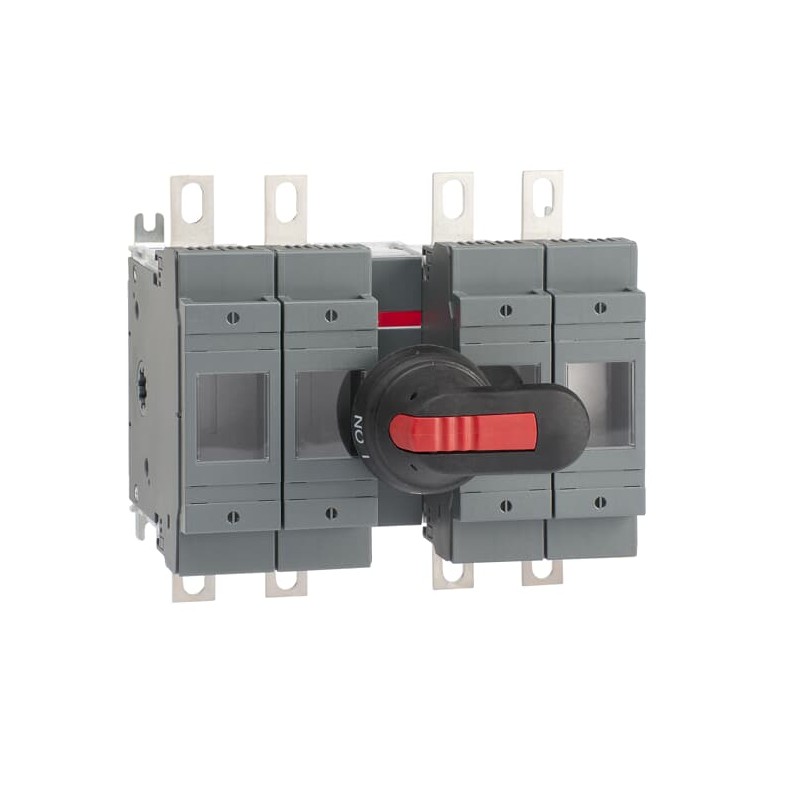

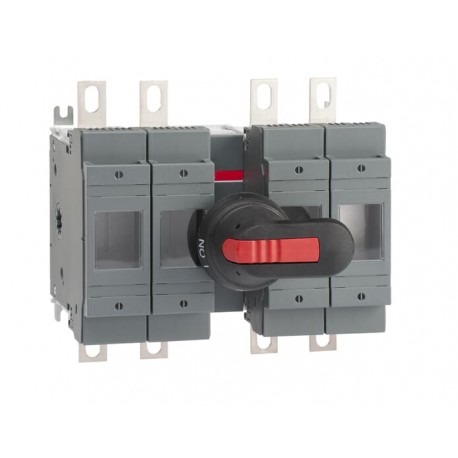

1SCA022721R3300 ABB Portafusibile OS200B22N2P
1SCA022721R3300
ABB
Portafusibile OS200B22N2P
Interruttore a fusibile OS200B22N2P
OS200B22N2P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 04228536-bb7f-4357-b3e7-be3d78254964 Finlandia (FI) |
| SCIP semplificato | 735659c0-214d-41b8-bae5-956606e12528 Germania (DE) |
| 76bb75f5-a502-449b-81c3-a0564c7ecee6 Grecia (GR) | |
| c306260c-2ecf-4ea8-849f-1e318eb55810 Portogallo (PT) | |
| fdc18a87-32d1-4e09-abaa-5a8776cb524a Norvegia (NO) | |
| cc4330c9-4e30-4190-b20c-c0dad4539988 Italia (IT) | |
| 4c812512-6e95-4157-80a2-89f182a8053a Repubblica Ceca (CZ) | |
| 6b1ffa44-eec6-4d2d-b282-e17757857c93 Croazia (HR) | |
| 1a3d54de-0731-4f9a-bb89-536e26196ef1 Polania (PL) | |
| 5577079e-7774-49ce-901e-d821f967ad67 Bulgaria (BG) | |
| 06227954-7d42-43f7-8eb8-dc1cd518c00b Svezia (SE) | |
| 45073b32-70ec-44cd-864b-3cb6aff37149 Estonia (EE) | |
| 58a1856e-6ae7-4e74-b1d9-99352bf64caa Germania (DE) | |
| c443cff0-fcb5-49e0-bfe2-4c0986f10194 Ungheria (HU) | |
| b6ccc19c-7023-4a81-84bd-674941083017 Francia (FR) | |
| a662e076-278f-493c-b11e-44a3f23989c9 Spagna (ES) | |
| dd3a70e7-64d7-4935-bb5c-a6bcf0f7c97e Belgio (BE) | |
| c2d4b1d0-7f20-46b4-a473-fe9d2c3f4dfe Ungheria (HU) | |
| 66826caa-7355-4060-aca4-371c5ce4e9b4 Francia (FR) | |
| 8f59260c-7cf3-4112-8411-f60545d3405c Danimarca (DK) | |
| 097d2d9e-9dd2-4277-83b3-056818d68b0f Germania (DE) | |
| c3a58718-73cf-4a7b-830e-7c0e703be2cd Germania (DE) | |
| 7f7c359b-74ef-458d-ab64-e791246eb616 Polania (PL) | |
| fad6e2fd-2194-418d-a470-4ac49ece4805 Germania (DE) | |
| 64eb15c1-1875-4343-a7f3-e525f129447e Belgio (BE) | |
| d2bfde37-a8f0-4a82-b7f4-dae38f64acb0 Polania (PL) | |
| dc3dddbe-1895-4e49-a388-36bcdd20c8f1 Paesi Bassi (Olanda) (NL) | |
| 21fbf18b-49f3-408f-b826-562e0b993600 Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | os200b22.stp |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 220 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 130 mm |
| Peso netto prodotto | 3.9 kg |
| 8.6 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 4.2 kg |
| 9.2 lb | |
| EAN imballo livello 1 | 6417019231730 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Taglia fusibile | B1-B2 |
| Sistema fusibile | British Standard |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 22 (Between the Poles) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 200 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 200 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| adatto per fusibili (EF006692) | formato B1-B3 |
| numero di poli (EF001391) | 4 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | davanti |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
