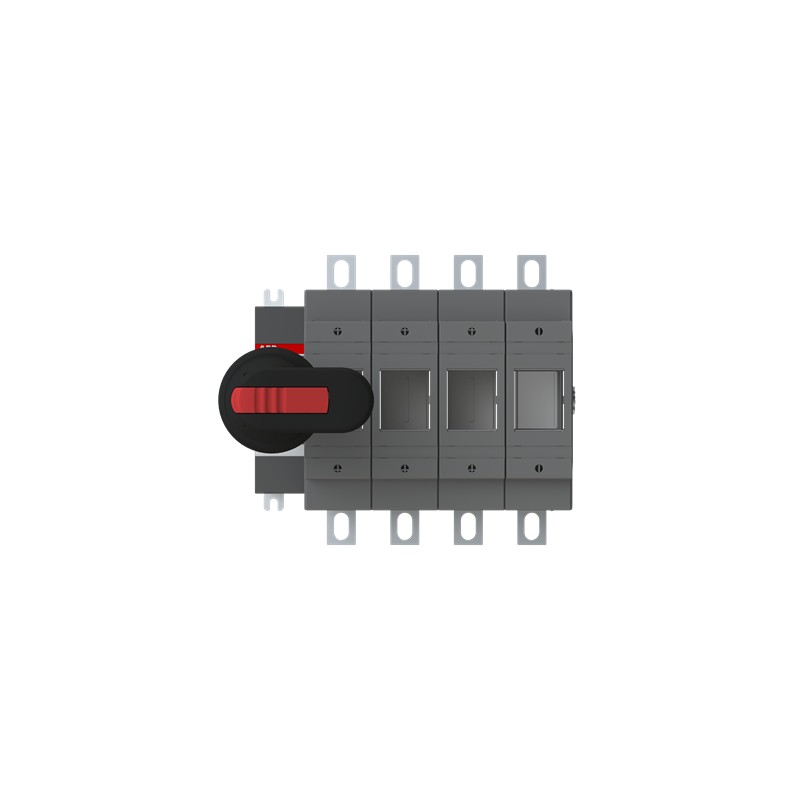

1SCA022709R9410 ABB Portafusibile OS200B04N2P
1SCA022709R9410
ABB
Portafusibile OS200B04N2P
Interruttore a fusibile OS200B04N2P
OS200B04N2P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 37f6fc0b-5eab-4023-886d-6df2b81a1b9d Finlandia (FI) |
| SCIP semplificato | 248dec04-d53c-40b4-84f6-7427793b3de8 Germania (DE) |
| d51e828d-9de5-439c-ad42-7b4575851129 Polania (PL) | |
| cbc58892-82f0-4eb3-95ac-feb4b9e57bbd Svezia (SE) | |
| 04506a2f-f81f-4871-b2d6-e934a5518f6f Norvegia (NO) | |
| 5226a125-8130-4397-8eaf-483112f34efa Bulgaria (BG) | |
| 1fb68640-8bfa-40f0-a065-79d1ea267e3d Svezia (SE) | |
| 79ae375b-a89e-4e3e-aa4c-db0c772a2462 Repubblica Ceca (CZ) | |
| 430f2812-03a4-483c-a105-76b8fafed8c5 Polania (PL) | |
| 9252a271-9575-4094-823f-d130d6195830 Croazia (HR) | |
| 1d48ec1a-7d3f-41f6-9780-66a849ce597d Polania (PL) | |
| 11bcad91-b3b5-4b86-8ed9-18c82a5c1bdf Estonia (EE) | |
| 8e2e8c27-8869-4c6b-97f1-ef82ced0a5b8 Germania (DE) | |
| b8b2d922-72c8-42d6-b04f-2f59e3ff507b Ungheria (HU) | |
| fe4d3c1a-c95e-43c2-b45e-2d58594bb863 Grecia (GR) | |
| abd87831-ed3f-4f14-bd46-2e7610258eeb Portogallo (PT) | |
| 2b8daaf1-d9d6-4f84-aa0e-50dcfe89f865 Francia (FR) | |
| aff82014-31af-465b-86c1-20b6e3c6f928 Francia (FR) | |
| 0f01bbe3-908d-428c-ab31-13735debba75 Ungheria (HU) | |
| ebb795c3-24f8-44ba-a651-7b63558f232c Belgio (BE) | |
| eeae7f5a-6ae0-4bec-b471-3f8d061ee078 Spagna (ES) | |
| 9c095b94-2e07-40a1-9099-c3d82e4ad1b3 Germania (DE) | |
| b67f7f5f-b757-4357-8cc7-0c0a34dd6118 Danimarca (DK) | |
| 8b580cbe-f940-44db-b0db-f905a303179f Germania (DE) | |
| 7c2bfaea-f68b-485b-a0ae-26a1adaf56b6 Germania (DE) | |
| 0732ae13-3f67-47d0-9e1c-dc477092ae66 Belgio (BE) | |
| 13c8aaa3-85be-408b-a651-1e06b76cbdb7 Italia (IT) | |
| 2d0f5da1-49e1-43e0-a19d-1ee9168baea1 Paesi Bassi (Olanda) (NL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS200B04F.stp |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 182 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 132 mm |
| Peso netto prodotto | 3.9 kg |
| 8.6 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 4.2 kg |
| 9.2 lb | |
| EAN imballo livello 1 | 6417019225876 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Taglia fusibile | B1-B2 |
| Sistema fusibile | British Standard |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 04 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 200 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 200 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| adatto per fusibili (EF006692) | formato B1-B3 |
| numero di poli (EF001391) | 4 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
