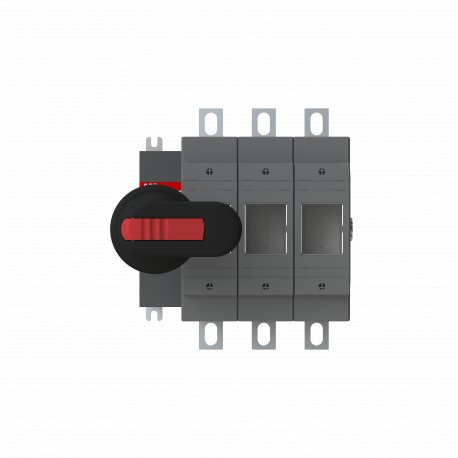

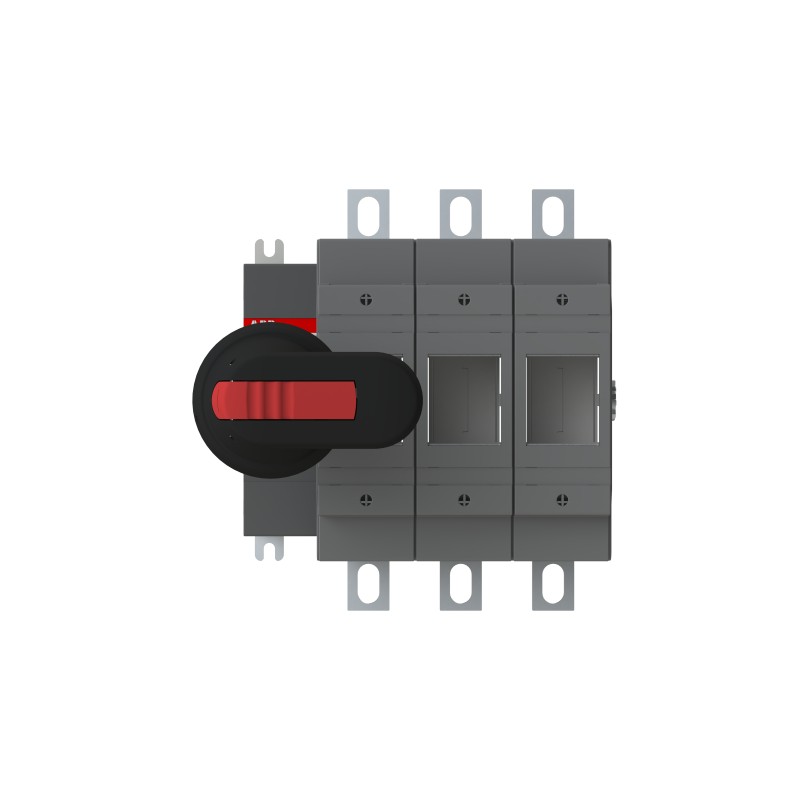

1SCA022709R9330 ABB Portafusibile OS200B03P
1SCA022709R9330
ABB
Portafusibile OS200B03P
Interruttore FUSIBILE OS200B03P
OS200B03P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | c532d089-d578-4f61-ae8a-e7253d4456dc Finlandia (FI) |
| SCIP semplificato | afce7816-eff5-4e18-bea2-8dfc747f79e8 Germania (DE) |
| ffd290da-336c-4308-af1d-de405871dc7d Grecia (GR) | |
| 69c37d72-f74c-451e-b688-c33907cef7a3 Ungheria (HU) | |
| 0ffee270-9954-401e-bed8-3568dfca01c6 Estonia (EE) | |
| 1d13265c-59cf-4de4-8221-28f5964140d3 Norvegia (NO) | |
| ef461c17-81fe-4c47-81ba-52b671515c0a Italia (IT) | |
| eedb5984-4c10-4141-bb2b-fc4d9445d74c Bulgaria (BG) | |
| d0f9e4a7-2c68-45db-b9ed-d227c8bbf522 Repubblica Ceca (CZ) | |
| d817cc23-3893-4193-918e-cc8028451eb1 Croazia (HR) | |
| 87c6b2ee-eea4-49ee-9866-399c9430ec8c Polania (PL) | |
| 3e0f0284-81d0-45d3-8eda-9ec5c3423adf Svezia (SE) | |
| d195d743-2b09-4fe1-8fe5-1d2e9cb9afe8 Francia (FR) | |
| f4aa8a16-06ef-46c2-96a4-0bd2db68eb37 Polania (PL) | |
| e54ea6aa-e95b-40f1-8dd1-efcd43c51e02 Francia (FR) | |
| 5a8c6438-7efa-426b-9615-975ce6e97dee Ungheria (HU) | |
| 67e4263a-54bd-4d25-b3a2-229472a4bd62 Portogallo (PT) | |
| a4160384-83ca-4424-9696-738730aa89f5 Germania (DE) | |
| bb96cf8f-75d9-44f7-bd4f-3ac0cf8b23be Danimarca (DK) | |
| e7640737-59e0-4960-91a7-6cd53a189b3d Germania (DE) | |
| 3a42571d-3904-4bda-9d31-a245613bf1cd Germania (DE) | |
| 99f21ad9-e237-4689-b55b-17e7696974d7 Polania (PL) | |
| 8ecc66af-d2b8-4cf6-9dbd-ea1a4da6b346 Belgio (BE) | |
| 822316f8-b140-49bb-9c18-0a609fa129bf Paesi Bassi (Olanda) (NL) | |
| 96db816d-7c1d-4a0e-ad46-f33e0fd278e5 Spagna (ES) | |
| fe44cb10-eaec-4681-bf05-9e4541051e79 Belgio (BE) | |
| 7bcc6267-85a0-4fdd-9ff6-70ef3889f3f6 Germania (DE) | |
| 0cdf7040-d150-48b9-a81a-86a750a0bb78 Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | stp-os200b03n3.stp |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 177 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 130 mm |
| Peso netto prodotto | 2.8 kg |
| 6.3 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 3.1 kg |
| 6.9 lb | |
| EAN imballo livello 1 | 6417019225869 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | B1-B2 |
| Sistema fusibile | British Standard |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
