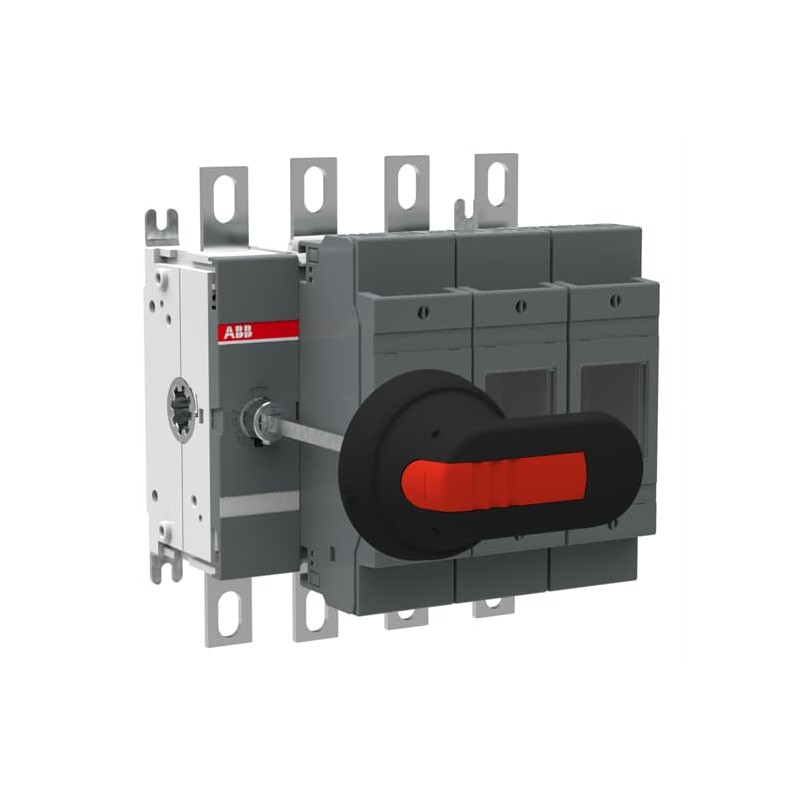

1SCA022750R0620 ABB Portafusibile OS200B03N3P
1SCA022750R0620
ABB
Portafusibile OS200B03N3P
Interruttore a fusibile OS200B03N3P
OS200B03N3P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | fe619f9c-5eaf-4418-9bb7-56b89e562d13 Finlandia (FI) |
| SCIP semplificato | 9effec5c-2c12-4365-a29e-103bb23c3178 Germania (DE) |
| 2e2d7ee1-6ffe-479f-9bda-a8a97cb88879 Germania (DE) | |
| e98ece1c-28c0-4789-b597-c61b8aeee1aa Belgio (BE) | |
| c49c5194-c8a0-42a4-baff-6a24f24bfc20 Danimarca (DK) | |
| d7ef85a6-22dd-4803-8916-a57df6a7672a Spagna (ES) | |
| 3a72542a-ca9d-46f4-8bc5-6a23b1131d04 Belgio (BE) | |
| e41a41c3-b18b-47c6-a923-c595d74febcb Ungheria (HU) | |
| 3af55d09-50a1-4159-b371-349ac4de253f Francia (FR) | |
| 758e2ceb-1c41-46bb-aad6-7ce948108e60 Norvegia (NO) | |
| e876b531-9e9a-4ceb-8b65-86e89be3f111 Germania (DE) | |
| 3243be7d-ddb0-4b53-bdef-5c8ceafcf136 Polania (PL) | |
| fc9f62ef-cfdf-45e1-9ff5-798c92730806 Svezia (SE) | |
| f7f6038c-ec19-4d90-977e-516f4da50672 Germania (DE) | |
| eeca8a66-2cf2-43fe-92bf-0f7452eb1b51 Estonia (EE) | |
| 11e7f0c4-7d47-46d8-9608-ec1c8e1c322b Paesi Bassi (Olanda) (NL) | |
| cc800238-da80-4db9-8c44-4fe32e08f7c3 Polania (PL) | |
| 2ea947d8-7d4a-4ab2-b1e6-da607a006fa3 Grecia (GR) | |
| 912d26e7-7004-4365-b45a-41230352fd16 Bulgaria (BG) | |
| ff977bb6-1ebd-49d0-9508-c5117f5ed35a Portogallo (PT) | |
| be612bde-98cb-47e4-8b37-be63b078ddd1 Ungheria (HU) | |
| a31c498f-27a2-4822-b4c8-87bf3c6027ba Francia (FR) | |
| 1bcfefdf-bcba-4020-91d5-0ab54e41753a Croazia (HR) | |
| 190c5d51-5ac7-492f-82e0-8d84305ce92e Repubblica Ceca (CZ) | |
| d9ec893e-dd87-4641-8dc9-3f7f239334fd Svezia (SE) | |
| 893c1568-6817-4e76-89fb-b8c125d0a959 Polania (PL) | |
| 15bb41ba-1b8e-4a1c-94ae-49498b0dab5d Germania (DE) | |
| 15ea2b4b-4f15-4c36-9ad2-d9a2a703c4f6 Italia (IT) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | os400ds04f.stp |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 177 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 167 mm |
| Peso netto prodotto | 3.4 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 210 mm |
| Profondità imballo livello 1 | 236 mm |
| Altezza imballo livello 1 | 163 mm |
| Peso lordo imballo livello 1 | 3.4 kg |
| EAN imballo livello 1 | 6417019243634 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Type | Detachable Neutral Link Integrated Into the Mechanism |
| Taglia fusibile | B1-B2 |
| Sistema fusibile | British Standard |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Funzioni speciali | Detachable Neutral |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 200 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 200 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| adatto per fusibili (EF006692) | formato B1-B3 |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
