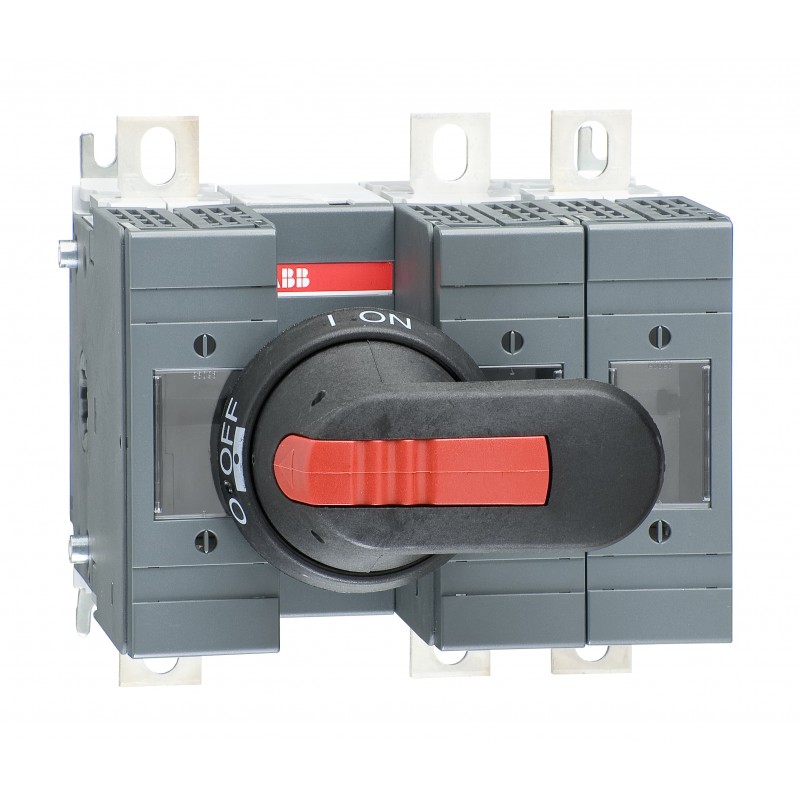

1SCA115643R1001 ABB OS160GD12P fusibili
1SCA115643R1001
ABB
OS160GD12P fusibili
Interruttore a fusibile OS160GD12P
OS160GD12P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311047M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | f5f233ed-51a8-4067-8eb7-900906b5ff39 Finlandia (FI) |
| SCIP semplificato | 934726b2-1135-428f-ac63-9619fea05df3 Germania (DE) |
| bb394ddd-8ca2-4a2f-8474-8a8b62e760d9 Belgio (BE) | |
| 3fa6c560-45fc-4918-95a3-9ebaeaa1005f Svezia (SE) | |
| dcc28946-74d2-4ba5-ab0e-7531c6073c48 Polania (PL) | |
| d065567f-4223-4fa1-9f70-633251abc167 Germania (DE) | |
| f8887183-592d-466b-a127-f2f9923c2f7f Polania (PL) | |
| 4454d59d-244e-427e-920c-223cecd9a1aa Bulgaria (BG) | |
| b1e146b8-d0a0-4e0c-84a1-7c9d06ca3703 Portogallo (PT) | |
| ab3f0ae2-15dc-49d4-b9ff-97fd346a6beb Grecia (GR) | |
| 657353d9-b1fc-4614-8eea-61cc1f6097ee Estonia (EE) | |
| 35c2c1a9-2b5e-4649-bd3c-805a7f4f2172 Belgio (BE) | |
| a4c79cec-1332-4ae2-8ad9-d1565bf20eeb Spagna (ES) | |
| 2c1f271e-514f-4a04-8cd0-af36cce46b83 Svezia (SE) | |
| b3ae000e-4313-417f-9084-0a01d4ebf82e Francia (FR) | |
| 17333908-59fc-4b12-89f5-54fc99148d1e Polania (PL) | |
| 3c9a0947-877d-4370-aee1-43c3c8c14b64 Ungheria (HU) | |
| f6c06f7e-500d-4fbd-848f-1f7cd654dd56 Croazia (HR) | |
| 43437daf-09cb-44e1-9f09-7528964eb6c1 Germania (DE) | |
| 3e8a1758-c943-442c-8fb8-14876a81cc6d Danimarca (DK) | |
| 46732036-10a9-408f-9005-9809645dbfe9 Repubblica Ceca (CZ) | |
| 640a1c2f-9342-46fb-832b-137f351eb0da Francia (FR) | |
| b81066fb-4215-4ab9-9e86-9d402ef3be5b Germania (DE) | |
| 14e27db0-57a6-4293-b3f0-44d0db816937 Norvegia (NO) | |
| 79fc194f-008b-408d-952d-53866db4abd0 Italia (IT) | |
| f2e9655b-56b4-4631-a5df-aef0533a19f2 Ungheria (HU) | |
| c64b0af9-9d89-47fb-927d-82415e3f4494 Germania (DE) | |
| 9e0e1c06-c612-42bc-a8d2-f8549349df9d Paesi Bassi (Olanda) (NL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311037M0206 |
| Disegni meccanici | OS160GD_F_12.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 147 mm |
| Altezza prodotto | 140 mm |
| Profondità prodotto | 130 mm |
| Peso netto prodotto | 2.035 kg |
| 4.49 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 220 mm |
| 8.7 in | |
| Altezza imballo livello 1 | 150 mm |
| 5.9 in | |
| Peso lordo imballo livello 1 | 2.2 kg |
| 4.8 lb | |
| EAN imballo livello 1 | 6417019479811 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 160 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | NH000 |
| NH00 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 160 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 5 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 12 (Between the Poles) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS100-160G_ 2015.pdf |
| Dichiarazione di conformità - CE | 1SCC311137D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660345 |
| E-Number (Sweden) | 3172116 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 160 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 132 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 5 kA |
| adatto per fusibili (EF006692) | NH000 |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | davanti |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS160GD12P Switch fuse - ABB - OS160GD12P - 1SCA115643R1001 | 91 Kbytes |
|
| OS160GD12P 1SCA115643R1001 ABB OS160GD12P fusibili | 78 Kbytes |
|
