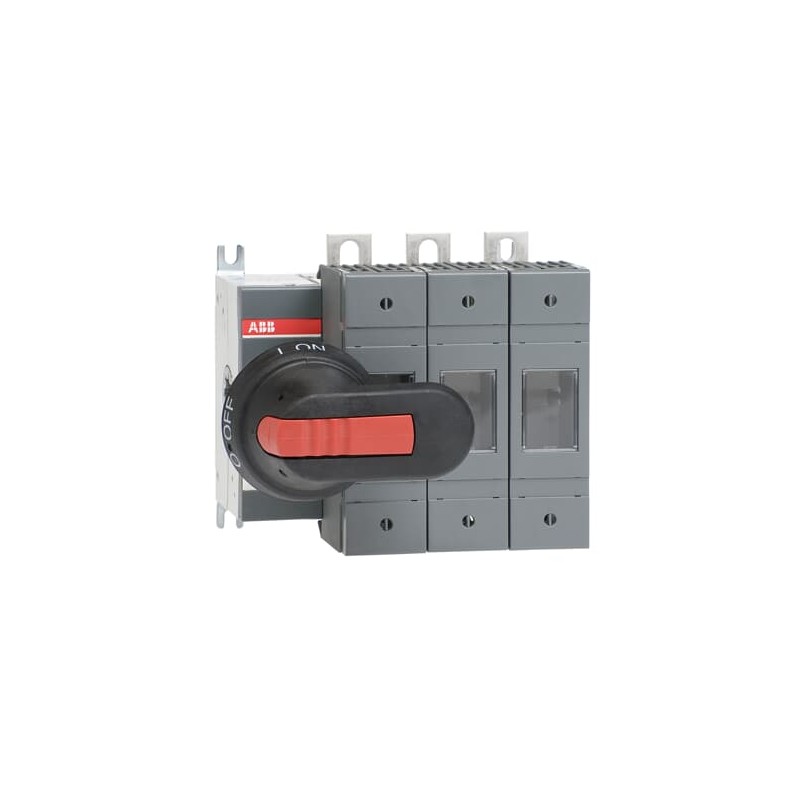

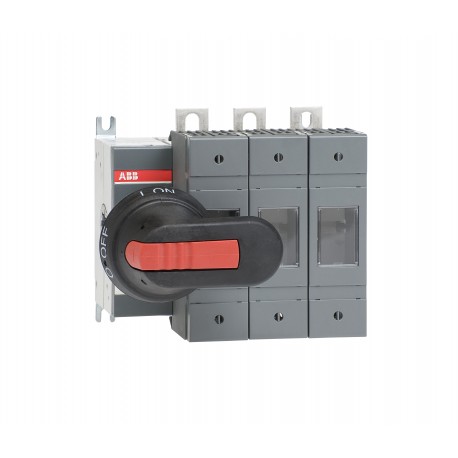

1SCA115399R1001 ABB OS160GD03P fusibili
1SCA115399R1001
ABB
OS160GD03P fusibili
Interruttore a fusibile OS160GD03P
OS160GD03P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311047M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 76b9b9f9-2e22-4bd1-adf2-3f70426a0bdd Finlandia (FI) |
| SCIP semplificato | a669bcca-f9e2-4484-9a05-1842e62d83ea Germania (DE) |
| e21cb3e5-b17b-4554-9292-7058ade543f9 Norvegia (NO) | |
| 2d3606f4-5763-43ce-87ec-c1f410fc852f Polania (PL) | |
| b5850405-2e1e-427a-9d31-b7b973496c7a Svezia (SE) | |
| 2b13028a-11e2-4abe-80dd-fd6089872f07 Polania (PL) | |
| 11bc3078-3341-41e5-8d4a-fde9befd71d1 Germania (DE) | |
| 327a3cb1-5d27-4cab-a51b-5adbc64d5ba9 Portogallo (PT) | |
| 948cd4f6-4c1d-448a-bf2d-dd0a9da4118e Grecia (GR) | |
| 8725ad44-3791-437a-8c3a-40569aba2dfd Estonia (EE) | |
| 4085d402-201b-4933-91de-e16b19572087 Bulgaria (BG) | |
| 03592252-68ba-4fee-8cd2-a36ad564556f Francia (FR) | |
| 33140af4-dbd6-4ab1-ba97-33eee38fe463 Repubblica Ceca (CZ) | |
| a4762b28-9c80-4de4-9afb-83973d1df73b Ungheria (HU) | |
| f1c66bcc-53e8-49e0-b020-9824fecfbe63 Belgio (BE) | |
| 68d24087-1011-44b5-a2cb-4e2732aecc70 Spagna (ES) | |
| c03eebdb-4d55-48e8-afe4-5ffa1b2d0571 Croazia (HR) | |
| 311bd0c7-7563-4aa6-9d8b-e1792a3cdd3f Germania (DE) | |
| 1b6e002b-3ab8-4473-af3a-1a3f278f9d18 Danimarca (DK) | |
| 91d7d112-03f8-49c3-aaef-845e9ccd2dfd Germania (DE) | |
| 58a6963e-b399-4f05-b88c-089df346588c Francia (FR) | |
| 2e8bcc5f-f038-4c98-bcbc-da4e04311780 Belgio (BE) | |
| 22c6a28a-168b-43e0-a6c5-ea7016ba58d5 Italia (IT) | |
| 567f6032-4f08-4182-a7e0-0aa8795e3767 Germania (DE) | |
| 4c5b7cab-725b-472a-9cb8-ac79e77695ab Ungheria (HU) | |
| 530bb30f-8772-4f3a-9e3c-d961c38172b5 Polania (PL) | |
| 4f53f9a8-e621-4218-aa85-524d3f392080 Paesi Bassi (Olanda) (NL) | |
| a02236fb-a261-4898-982d-098a9c251c63 Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311037M0206 |
| Disegni meccanici | OS160GD_F_03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Dati ambientali | |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 147 mm |
| Altezza prodotto | 140 mm |
| Profondità prodotto | 130 mm |
| Peso netto prodotto | 2.035 kg |
| 4.49 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 220 mm |
| 8.7 in | |
| Altezza imballo livello 1 | 150 mm |
| 5.9 in | |
| Peso lordo imballo livello 1 | 2.2 kg |
| 4.8 lb | |
| EAN imballo livello 1 | 6417019477718 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 160 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Taglia fusibile | NH000 |
| NH00 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 80 kA |
| Corrente nominale (In) | Circuito Principale 160 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 5 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS100-160G_ 2015.pdf |
| Dichiarazione di conformità - CE | 1SCC311137D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660254 |
| E-Number (Sweden) | 3172120 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 160 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 132 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 5 kA |
| adatto per fusibili (EF006692) | NH000 |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
