Visualizza ingrandito

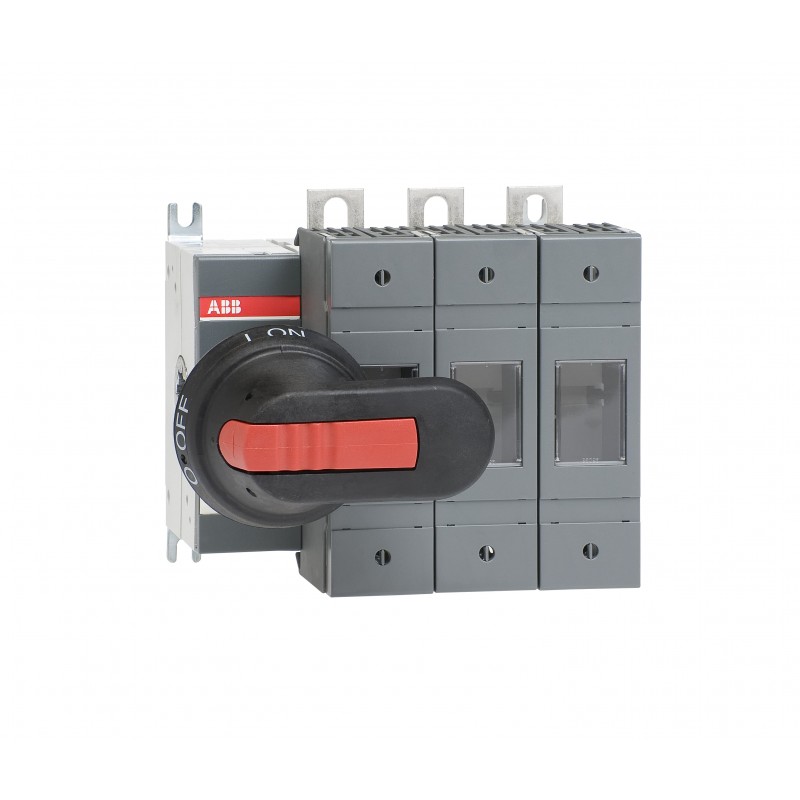

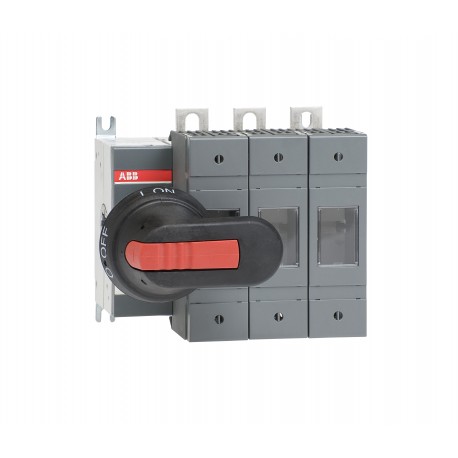

1SCA115639R1001 ABB OS125GD03P fusibili
1SCA115639R1001
ABB
OS125GD03P fusibili
Interruttore a fusibile OS125GD03P
OS125GD03P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311047M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | e99b5a1b-52fc-41f5-a489-e2af81329c2a Finlandia (FI) |
| SCIP semplificato | 762112ed-bd29-46f7-bb2d-4ca5033ef0fe Germania (DE) |
| 6217d37e-c272-4238-b0cb-6e2f62330e9e Norvegia (NO) | |
| f3b64afd-6172-4717-8acf-72c81e263e6d Polania (PL) | |
| 177d70b7-07de-4eba-82dd-950058243b70 Svezia (SE) | |
| f515b1dc-2712-4644-b701-e71fdb3cea5f Polania (PL) | |
| 47f2230b-f687-48dd-b494-1e62cca18822 Bulgaria (BG) | |
| 7d8b4194-b0a5-4faf-a1ac-ed0beb5fcf97 Portogallo (PT) | |
| d0b06ac1-95e9-427d-b211-ca3d95b81de9 Germania (DE) | |
| 4110b36d-f03f-4bfe-8104-4f25977e3bbc Grecia (GR) | |
| 9b702483-58b8-4da1-887d-0f2d39a2c2a1 Estonia (EE) | |
| 5d583fd8-9b82-42c5-851a-8eb485cdb4ec Francia (FR) | |
| 503eb8d7-273e-4761-bf14-76397b51a2da Repubblica Ceca (CZ) | |
| c0eed106-22d8-4c38-9213-7104a7620b6d Belgio (BE) | |
| f8f82697-50e4-4db8-820b-9862e58eaaaa Spagna (ES) | |
| 187e1b49-f979-4f13-8b54-f7d04339545b Ungheria (HU) | |
| 7b4bf351-c301-4c7d-9232-0dff1633fcff Danimarca (DK) | |
| b8c30d31-b006-41a9-8aff-5fd9efcefe44 Croazia (HR) | |
| d5e45d84-2a11-4770-8104-768a987c359d Germania (DE) | |
| 9a8b016d-c74c-445b-a6d8-002d05939819 Germania (DE) | |
| 6e04afb5-ea98-47c2-895d-978049903366 Francia (FR) | |
| 93493313-d3c5-47b1-85c7-378c4bc8d70d Italia (IT) | |
| 9e8433c9-37dc-4c35-91e1-4f1aa56b9b1c Belgio (BE) | |
| 364a672f-75d9-4478-aa1e-8dfbac85a59c Polania (PL) | |
| 2de1e864-9ac1-4d60-8cdc-790ea637c16b Paesi Bassi (Olanda) (NL) | |
| 7f062f6a-ccec-454b-8747-b19f3681d93f Germania (DE) | |
| cb3a3bec-427c-47ed-b8ca-f8517a03196f Ungheria (HU) | |
| 5f61fbce-048a-42b9-bcb1-5361d63bab3c Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311037M0206 |
| Disegni meccanici | OS160GD_F_03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 147 mm |
| Altezza prodotto | 140 mm |
| Profondità prodotto | 130 mm |
| Peso netto prodotto | 2.035 kg |
| 4.49 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 220 mm |
| 8.7 in | |
| Altezza imballo livello 1 | 150 mm |
| 5.9 in | |
| Peso lordo imballo livello 1 | 2.2 kg |
| 4.8 lb | |
| EAN imballo livello 1 | 6417019479774 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 125 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 125 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | NH000 |
| NH00 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 125 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 37 kW |
| (400 V) 55 kW | |
| (415 V) 55 kW | |
| (500 V) 75 kW | |
| (690 V) 110 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 5 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS100-160G_ 2015.pdf |
| Dichiarazione di conformità - CE | 1SCC311137D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660239 |
| E-Number (Sweden) | 3172118 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 125 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 110 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 5 kA |
| adatto per fusibili (EF006692) | NH000 |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS125GD03P Switch fuse - ABB - OS125GD03P - 1SCA115639R1001 | 89 Kbytes |
|
| OS125GD03P 1SCA115639R1001 ABB OS125GD03P fusibili | 62 Kbytes |
|
