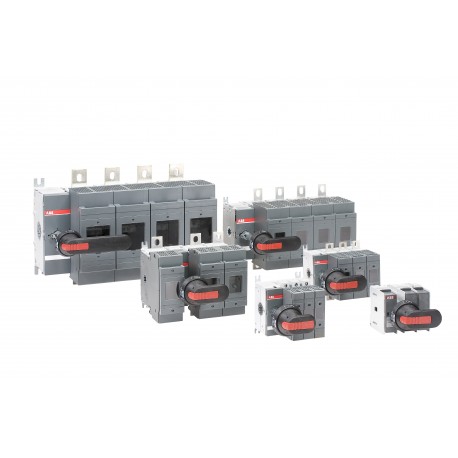

ABB 1SCA105473R1001 1SCA105473R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA105473R1001 ABB fusibile Interruttore OS1250D04FP

Riferimento: 1SCA105473R1001

Produttore: ABB

Descrizione:

fusibile Interruttore OS1250D04FP

Interruttore a fusibile OS1250D04FP

OS1250D04FP SWITCH FUSE

Categorie:

Apparecchi elettrici a bassa tensione > Fusibile sezionatore
ABB > Interruttori manuali > OS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
PDF
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 2.120,69 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 25 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill Target	UL 2799 Zero Waste To Landfill Validation available
Dichiarazione prodotto ambientale - EPD	1SCC311203D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	1SCC011021D0201
Informazioni RoHS	1SCC011020D0201
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA	1SCC011025D0201
Download Piu' Usati
Scheda tecnica	1SCC311013C0201
Istruzioni e manuali	1SCC311022M0207
Disegni meccanici	OS1250_D_B_04.igs
Dichiarazione prodotto ambientale - EPD	1SCC311203D0201
Dati ambientali
Grado di protezione	secondo IEC 60529 IP20
Grado di inquinamento	3
Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85365080
Paese di origine	Finlandia (FI)
Dimensioni
Larghezza prodotto	539 mm
Altezza prodotto	356 mm
Profondità prodotto	366 mm
Peso netto prodotto	35.835 kg
	79 lb
Informazioni imballo
Unità imballo livello 1	box 1 pezzo (i)
Larghezza imballo livello 1	394 mm
	15.51 in
Profondità imballo livello 1	584 mm
	22.99 in
Altezza imballo livello 1	385 mm
	15.16 in
Peso lordo imballo livello 1	38.435 kg
	84.73 lb
EAN imballo livello 1	6417019394183
Dati tecnici
Corrente termica convenzionale in aria libera (I_th)	q = 40 °C 1250 A
Corrente termica convenzionale (I_the)	Completamente Chiuso 1000 A
Grado di protezione	secondo IEC 60529 IP20
Fourth Pole Type	Switched - Fusible Pole
Taglia fusibile	NH4
Sistema fusibile	DIN
Tipo di maniglia	Pistol handle
Tipo di montaggio	Base mounting
Numero di poli	4P
Modalità operativa	Front
Grado di inquinamento	3
Posizione dei terminali linee	Top In - Bottom Out, Bottom In - Top Out
Perdita di potenza	a Condizioni Operative Nominali per Polo 75 W
Corrente nominale di cortocircuito condizionale (I_nc)	(500 V) 100 kA
	(690 V) 80 kA
Corrente nominale (I_n)	Circuito Principale 1250 A
Tensione di tenuta ad impulso (U_imp)	12 kV
Tensione nominale di isolamento (U_i)	1000 V
Corrente nominale di funzionamento AC-21A (I_e)	(380 ... 415 V) 1250 A
	(500 V) 1250 A
	(690 V) 1250 A
Corrente nominale di funzionamento AC-21B (I_e)	(500 V) 1250 A
	(690 V) 1250 A
Corrente nominale di funzionamento AC-22A (I_e)	(380 ... 415 V) 1250 A
Corrente nominale di funzionamento AC-22B (I_e)	(500 V) 1250 A
	(690 V) 1250 A
Corrente nominale di funzionamento AC-23A (I_e)	(380 ... 415 V) 1000 A
Corrente nominale di funzionamento AC-23B (I_e)	(500 V) 1000 A
	(690 V) 1000 A
Potenza nominale di funzionamento AC-23a (P_e)	(220 ... 240 V) 315 kW
	(400 V) 560 kW
	(415 V) 560 kW
	(500 V) 710 kW
	(690 V) 1000 kW
Tensione nominale di funzionamento	Circuito Principale 690 V AC
Corrente nominale ammissibile di breve durata (I_cw)	per 1 s 40 kiloampere rms
Norme di riferimento	IEC 60947-3
Comando	04 (Left Side)
Tipo di morsetto	Lug terminals
Larghezza morsetto	50 mm
Coppia di serraggio	50 ... 75 N·m
Reparto tecnico UL/CSA
Coppia di serraggio	50 ... 75 N·m
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC	1SCC311210D0201
Certificato ATEX	No certification needed
Certificato CCC	CCC OS1200-1250 2015.pdf
Dichiarazione di conformità - CE	1SCC311127D2703
DNV GL Certificate	1SCC311131D0203
Certificato UL	No certification needed
Classificazioni e standard esterni
Codice classificazione oggetto	Q
ETIM 9	EC001040 - Fuse switch disconnector
ETIM 10	EC001040 - Fuse switch disconnector
UNSPSC	39122233
Codice categoria granulare IDEA (IGCC)	5291 >> Fuse switch disconnector
eClass	V11.1 : 27371401
Categoria RAEE	4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)
E-Number (Finland)	3661004
