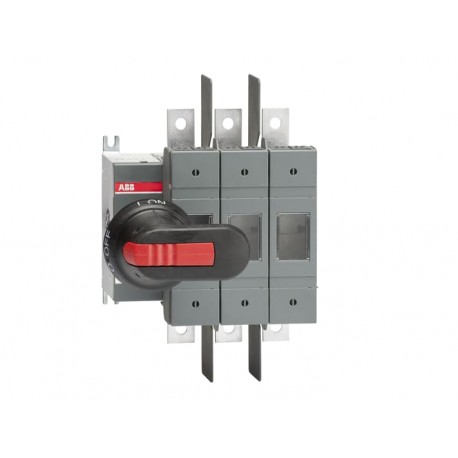

1SCA114639R1001 ABB sezionatore OS100GJ03P fusibile
1SCA114639R1001
ABB
sezionatore OS100GJ03P fusibile
Interruttore a fusibile OS100GJ03P
OS100GJ03P FUSIBLE DISCONNECT SWITCH
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311047M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | cd41ec4c-cf08-4162-b4f3-460daaacfef4 Finlandia (FI) |
| SCIP semplificato | c12d1b3d-77ba-4a7f-8591-c077fdcd1858 Germania (DE) |
| 841e5a28-d24d-4cfe-9f45-6bca282c3422 Svezia (SE) | |
| f46a3f0c-a537-497f-9d52-a5f289c3f67d Polania (PL) | |
| 3a65c31f-a552-44f3-9ef3-cf4b8c66deba Portogallo (PT) | |
| 6e55d006-62ae-41b6-adc9-b5c75381af3a Germania (DE) | |
| 2cf7b615-6f24-48cc-81da-fde3b22b1e88 Bulgaria (BG) | |
| d0092ebc-0a8c-47f4-8be6-b8d6884f21e3 Grecia (GR) | |
| a4f8dbd7-0974-4924-8016-ddc69fb81182 Estonia (EE) | |
| 75398b68-7894-4a19-b209-093bb1a5b316 Italia (IT) | |
| 77b72310-ed16-4138-82a4-79429d8920ad Polania (PL) | |
| 53903b0a-e765-4044-928a-5ed3eae7a25d Paesi Bassi (Olanda) (NL) | |
| 18e0997a-c307-4b3d-8e4e-5b21afaa2145 Polania (PL) | |
| 45fae051-d52e-45c2-ae85-3c442829adfb Svezia (SE) | |
| 94baf4ea-622a-4d88-87c4-c0fac1cd82ad Francia (FR) | |
| 7ef1b16d-54ec-4ab4-8335-9fc517da4f0e Belgio (BE) | |
| b286ed76-2e28-401d-a91d-f6b29a117b6e Spagna (ES) | |
| cf8019a1-579c-4cf5-a83b-d535f2c4220f Ungheria (HU) | |
| df56a300-133e-4d59-bcba-8580620df0bf Germania (DE) | |
| 24a3589e-ee1b-45e3-9b73-927b4078e18d Danimarca (DK) | |
| 18bb0aed-6128-4759-ade8-17979521fd80 Croazia (HR) | |
| 6064cf25-391d-41df-bbcd-d24b45409340 Repubblica Ceca (CZ) | |
| 177bf993-ffee-4ac3-8d3a-1ae859a22970 Francia (FR) | |
| b6cd9893-8972-4b7c-8922-a09134f18965 Belgio (BE) | |
| 1eada7ad-e0b1-41e9-8b99-bb75ec71c0bf Norvegia (NO) | |
| 361d623a-6810-4afa-a578-fd1c13e91a04 Ungheria (HU) | |
| 85575df8-c9b5-4e61-81b0-b33b20a6fcdd Germania (DE) | |
| d021d670-fb66-4f1c-b4ce-d5d843197ff8 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311037M0206 |
| Disegni meccanici | OS100GJ03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311196D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 147 mm |
| Altezza prodotto | 172 mm |
| Profondità prodotto | 105 mm |
| Peso netto prodotto | 2 kg |
| 4.41 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 192 mm |
| 7.56 in | |
| Profondità imballo livello 1 | 242 mm |
| 9.53 in | |
| Altezza imballo livello 1 | 159 mm |
| 6.26 in | |
| Peso lordo imballo livello 1 | 2.245 kg |
| 4.95 lb | |
| EAN imballo livello 1 | 6417019470603 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 160 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | 100 A |
| Sistema fusibile | Class J |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (600 V AC) 200 kA |
| Corrente nominale (In) | Circuito Principale 100 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensione nominale di funzionamento | Circuito Principale 600 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 5 kiloampere rms |
| Norme di riferimento | UL98 |
| IEC 60947-3 | |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Circuito Principale 250 V DC | |
| Amperaggio UL/CSA | 100 A |
| Portata UL/CSA | (secondo UL 240 V) 30 Hp |
| (secondo UL 480 V) 60 Hp | |
| (secondo UL 600 V) 75 Hp | |
| Coppia di serraggio | 15 ... 22 N·m |
| Coppia di serraggio UL/CSA | Wire-Clamp 120 in·lb |
| Cable Lug 50 in·lb | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS100-160G_ 2015.pdf |
| Dichiarazione di conformità - CE | 1SCC311137D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | cULus certificate OS100GJ_ |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 160 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 132 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 5 kA |
| adatto per fusibili (EF006692) | altro |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS100GJ03P Fusible disconnect switch - ABB - OS100 - 1SCA114639R1001 | 89 Kbytes |
|
| OS100 1SCA114639R1001 ABB sezionatore OS100GJ03P fusibile | 64 Kbytes |
|
