Visualizza ingrandito

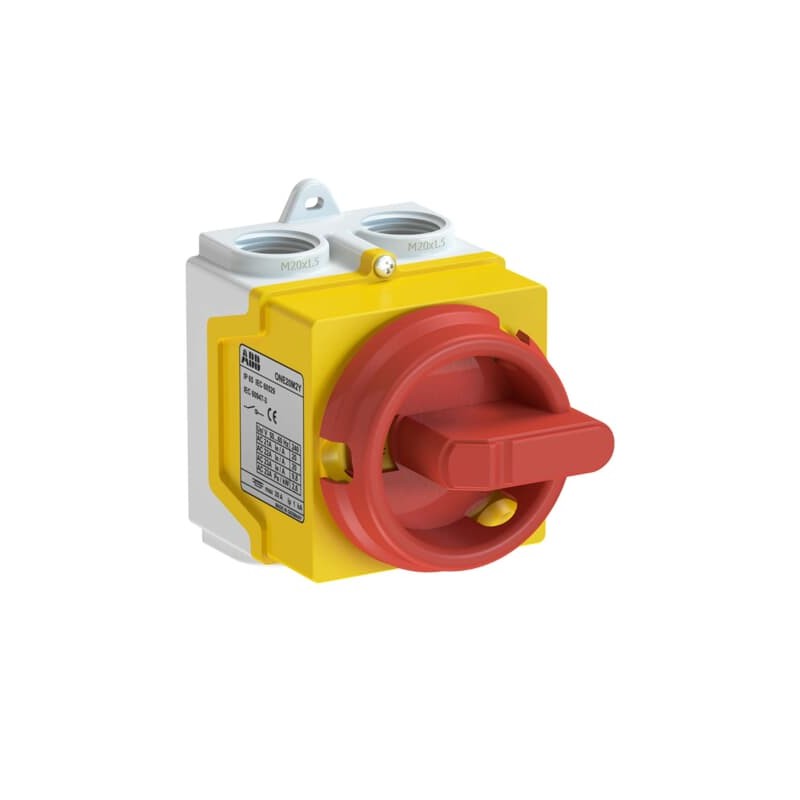

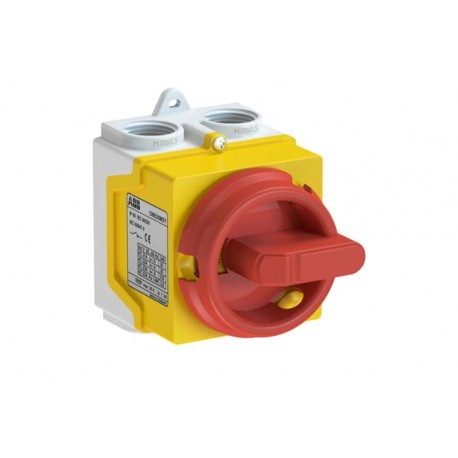

1SCA135533R1001 ABB ONE20M2Y Chiuso Sezionatore
1SCA135533R1001
ABB
ONE20M2Y Chiuso Sezionatore
Sezionatore ONE20M2Y IP67
ONE20M2Y Enclosed Switch Disconnector
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC390135M0205 |
| Disegni meccanici | ONE926584RM20.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP67 |
| Ordinazione | |
| Quantità minima di ordinazione | 10 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 65 mm |
| Altezza prodotto | 92 mm |
| Profondità prodotto | 84 mm |
| Peso netto prodotto | 0.11 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 85 mm |
| Profondità imballo livello 1 | 103 mm |
| Altezza imballo livello 1 | 66 mm |
| Peso lordo imballo livello 1 | 0.15 kg |
| EAN imballo livello 1 | 6417019641232 |
| Dati tecnici | |
| Sezione cavo | 0.75 ... 4 mm² |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | 2xM20 / 2xM20 |
| Colore | RAL1021 / RAL7035 |
| Sezioni dei cavi-circuito principale | Screw Clamp 0.75 ... 4 mm² |
| Screw Clamp / PE Terminal 1pc, 0.75 ... 4 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 20 A |
| Grado di protezione | secondo IEC 60529 IP67 |
| Materiale contenitore | Plastic |
| Handle Color | Rosso |
| Tipo di maniglia | Round handle |
| Impact Resistance Rating | Housing IK09 |
| Contatti ausiliari montati | 0 NO, 0 NC |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di poli | 2P |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 690 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (230 V) Monofase 20 A |
| Corrente nominale di funzionamento AC-23A (Ie) | (230 V) Monofase 15.2 A |
| (380 ... 415 V) 15.2 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (230 V) Monofase 2.6 kW |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 1.1 N·m |
| Lunghezza di spelatura cavo | 7 mm |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | 7 mm |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Coppia di serraggio | Circuito Principale 1.1 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC343001D2702 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 20 A |
| numero di poli (EF001391) | 2 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | rosso |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP67 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
