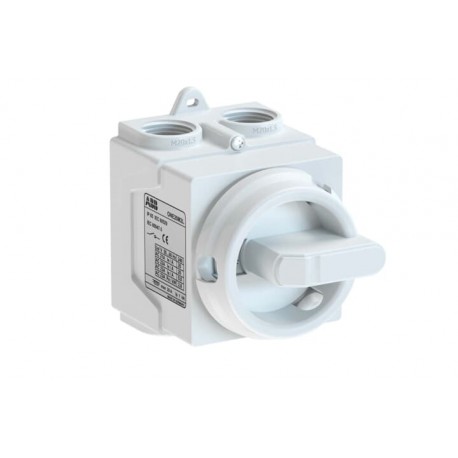

ABB 1SCA138456R1001 1SCA138456R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA138456R1001 ABB ONE20M2W Chiuso Sezionatore

Riferimento: 1SCA138456R1001

Produttore: ABB

Descrizione:

ONE20M2W Chiuso Sezionatore
Sezionatore ONE20M2W IP67
ONE20M2W Enclosed Switch Disconnector

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 27,11 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informazioni RoHS1SCC340075D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC340095D0201
Download Piu' Usati
Scheda tecnica1SCC340015C0201
Istruzioni e manuali1SCC390135M0205
Disegni meccaniciONE926584RM20.stp
Dati ambientali
Grado di protezionesecondo IEC 60529 IP67
Ordinazione
Quantità minima di ordinazione10 pezzo (i)
Codice tariffario doganale85363030
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto65 mm
Altezza prodotto92 mm
Profondità prodotto84 mm
Peso netto prodotto0.11 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 185 mm
Profondità imballo livello 1103 mm
Altezza imballo livello 166 mm
Peso lordo imballo livello 10.15 kg
EAN imballo livello 16417019667560
Dati tecnici
Sezione cavo0.75 ... 4 mm²
Posizione entrata cavoTop/Bottom
Uscite cavi per lato2xM20 / 2xM20
ColoreRAL9003 / RAL7035
Sezioni dei cavi-circuito principaleScrew Clamp 0.75 ... 4 mm²
Screw Clamp / PE Terminal 1pc, 0.75 ... 4 mm²
Corrente termica convenzionale (Ithe)Completamente Chiuso 20 A
Grado di protezionesecondo IEC 60529 IP67
Materiale contenitorePlastic
Handle ColorBianco
Tipo di manigliaRound handle
Impact Resistance RatingHousing IK09
Contatti ausiliari montati0 NO, 0 NC
Numero di contatti ausiliari NC0
Numero di contatti ausiliari NA0
Numero di poli2P
Tensione di tenuta ad impulso (Uimp)4 kV
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 690 V
Corrente nominale di funzionamento AC-22A (Ie)(230 V) Monofase 20 A
Corrente nominale di funzionamento AC-23A (Ie)(230 V) Monofase 15.2 A
Potenza nominale di funzionamento AC-23a (Pe)(230 V) Monofase 2.6 kW
Cacciavite raccomandatoCircuito Principale Pozidriv 2
Norme di riferimentoIEC 60947-1, -3
Coppia di serraggioCircuito Principale 1.1 N·m
Lunghezza di spelatura cavo7 mm
Reparto tecnico UL/CSA
Lunghezza di spelatura cavo7 mm
Cacciavite raccomandatoCircuito Principale Pozidriv 2
Coppia di serraggioCircuito Principale 1.1 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC343001D2702
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Codice categoria granulare IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3638750

ETIM for 1SCA138456R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaSì
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica690 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica20 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica15.2 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica20 A
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicabianco
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP67
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica65 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica92 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica84 mm
