Visualizza ingrandito

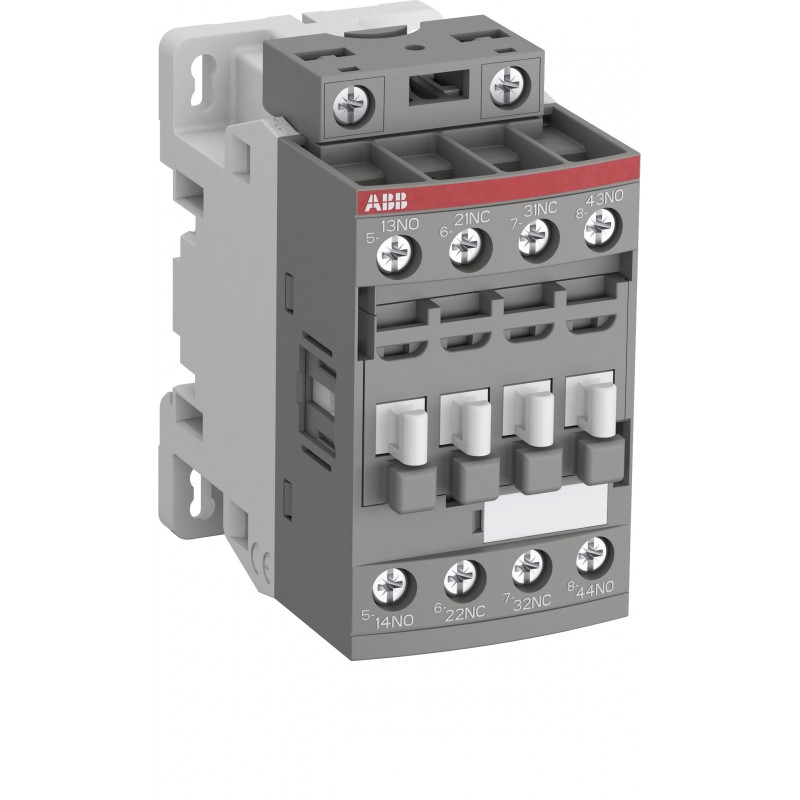

1SBH137061R1422 ABB NFB22E 14CO.REL.TR.250-500VAC DC
1SBH137061R1422
ABB
NFB22E 14CO.REL.TR.250-500VAC DC
NFB22E-14 250-500V50/60HZ-DC Contactor
Apparecchi elettrici a bassa tensione > Contattore ausiliario
Contattori e relè di sovraccarico > AF contactors to 38 A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100220C0201 |
| Istruzioni e manuali | 1SBC101027M6801 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Profondità prodotto | 77 mm |
| Altezza prodotto | 86 mm |
| Peso netto prodotto | 0.31 kg |
| Dati tecnici | |
| Numero di contatti ausiliari NA | 2 |
| Numero di contatti ausiliari NC | 2 |
| Numero di poli | 4P |
| Norme di riferimento | IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60335-2-40 LZGH2 A2L, UL 60947-5-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-5-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives. |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Circuito di Controllo 50 / 60 Hz | |
| Circuito Principale 50 / 60 Hz | |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-5-1, q = 40 °C 16 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| (400 V) 0.15 A / 60 W | |
| (500 V) 0.13 A / 65 W | |
| (600 V) 0.1 A / 60 W | |
| Corrente nominale ammissibile di breve durata (Icw) | for 0.1 s 140 A |
| per 1 s 100 A | |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-5-1 690 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Massima frequenza di commutazione elettrica | AC-15 1200 cicli orari |
| DC-13 900 cicli orari | |
| Massima frequenza di commutazione meccanica | 6000 cicli orari |
| Tensione nominale circuito di controllo (Uc) | 50 Hz 250 ... 500 V |
| 60 Hz 250 ... 500 V | |
| Funzionamento in DC 250 ... 500 V | |
| Tempo di manovra | Between Coil De-energization and NC Contact Closing 13 ... 98 ms |
| Between Coil De-energization and NO Contact Opening 11 ... 95 ms | |
| Between Coil Energization and NC Contact Opening 38 ... 90 ms | |
| Between Coil Energization and NO Contact Closing 40 ... 95 ms | |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Montaggio con viti (non in dotazione) | 2 x M4 Screws Placed Diagonally |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Sezioni dei cavi-circuito di controllo | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Lunghezza di spelatura cavo | Circuito di Controllo 10 mm |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 | |
| Coppia di serraggio | Circuito Ausiliare 1.2 N·m |
| Control Circuit 1.2 N·m | |
| Tipo di morsetto | Screw Terminals |
| Nome prodotto | Block Contactor Relay |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi circuito ausiliario UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 11 in·lb |
| Control Circuit 11 in·lb | |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Resistenza climatica | Category B according to IEC 60947-1 Annex Q |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Shock and Vibration Withstand acc. to IEC 61373 | Category 1, Class B |
| Grado di inquinamento | 3 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| End Of Life Disassembling Instructions | 1SBC101080M6801 |
| Dichiarazione prodotto ambientale - EPD | 1SBD250584E3000 |
| Improved Energy Efficiency for Customers | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 92.7 % |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – UL | 9AKK108469A4900 |
| 9AKK108469A4902 | |
| Certificato CB | CB_SE-116792 |
| Certificato CCC | CCC_2011010303465426 |
| Certificato CQC | CQC2019010303267993 |
| Declaration of Conformity - CCC | 2020980303000175 |
| Dichiarazione di conformità - CE | 1SBD250006U1000 |
| Declaration of Conformity - UKCA | 1SBD250037U1000 |
| Certificato EAC | EAC_RU C-FR ME77 B01006 |
| Certificato GOST | GOST_POCCFR.ME77.B06804.pdf |
| Certificato RMRS | RMRS_1802702280 |
| Certificato UL | UL_20180227_E252354_2_1 |
| Scheda elenco UL | UL_E252354 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 87 mm |
| Profondità imballo livello 1 | 79 mm |
| Altezza imballo livello 1 | 47 mm |
| Peso lordo imballo livello 1 | 0.31 kg |
| EAN imballo livello 1 | 3471523104945 |
| Unità imballo livello 2 | box 27 pezzo (i) |
| Larghezza imballo livello 2 | 250 mm |
| Profondità imballo livello 2 | 300 mm |
| Altezza imballo livello 2 | 315 mm |
| Peso lordo imballo livello 2 | 16.74 kg |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC000196 - contattore ausiliario, relè |
| ETIM 8 | EC000196 - Contactor relay |
| ETIM 9 | EC000196 - Contactor relay |
| eClass | V11.0 : 27371001 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4763 >> Power contactor, DC switching |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
