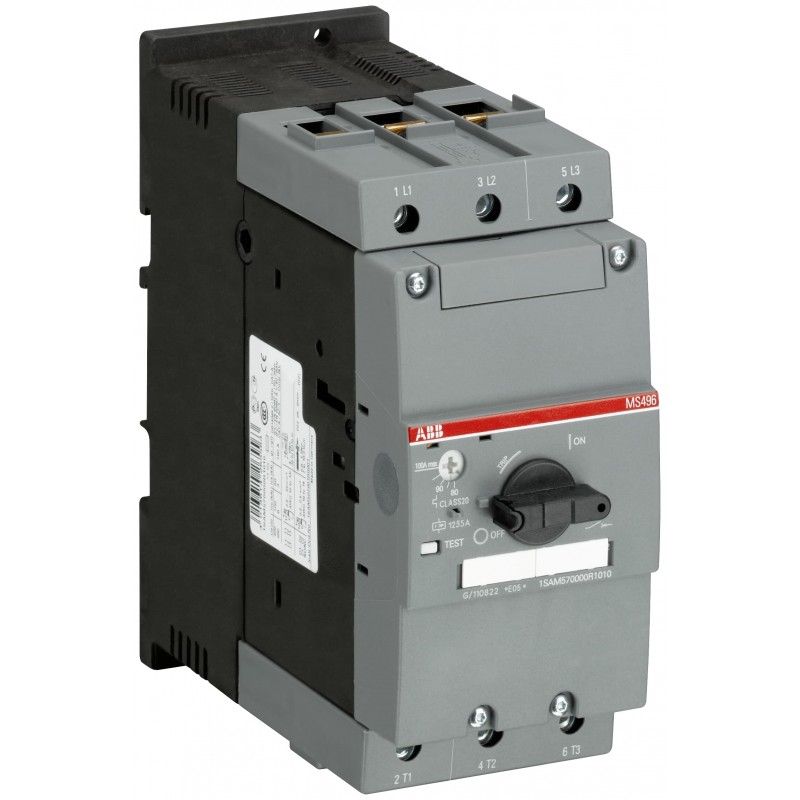

MS496-75 1SAM570000R1008 ABB MS496-75 Manual Motor Starter
MS496-75
1SAM570000R1008
ABB
MS496-75 Manual Motor Starter
MS496-75 Salvamotori e relè termici 57 ... 75 A
Salvamotori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100173C0201 |
| Scheda tecnica (parte 3) | 9AKK105713A1103 |
| Istruzioni e manuali | 1SAM507001R1001 |
| Time-Current Characteristic Curve | 1SAM500502F0008 |
| Dimensioni | |
| Larghezza prodotto | 70 mm |
| Altezza prodotto | 165 mm |
| Profondità prodotto | 174 mm |
| Peso netto prodotto | 2.268 kg |
| Dati tecnici | |
| Potere di cortocircuito di servizio nominale (Ics) | (230 V AC) 100 kA |
| (400 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 5 kA | |
| (690 V AC) 3 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (230 V AC) 100 kA |
| (400 V AC) 100 kA | |
| (440 V AC) 70 kA | |
| (500 V AC) 10 kA | |
| (690 V AC) 6 kA | |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 975 A |
| Campo di impostazione | 57 ... 75 A |
| Corrente nominale di funzionamento AC-3 (Pe) | (400 V) Tre Fasi 37 kW |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Circuito Principale 450 V DC | |
| Corrente nominale di funzionamento (Ie) | 75 A |
| Corrente nominale di funzionamento AC-3 (Ie) | 75 A |
| Frequenza nominale (f) | Circuito Principale 50 Hz |
| Circuito Principale 60 Hz | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Principale 6 kV |
| Tensione nominale di isolamento (Ui) | 690 V |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 3.3 ... 5.6 W |
| Numero di poli | 3P |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Principale 75 A |
| Grado di protezione | Abitazione IP20 |
| Terminali del Circuito Principale IP00 | |
| Grado di inquinamento | 3 |
| Durata elettrica | 25000 ciclo (i) |
| Durata meccanica | Nr. Operations 50000 ciclo (i) |
| Tipo di morsetto | Screw Terminals |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1x 2.5 ... 50 mm² |
| Flexible with Ferrule 2x 2.5 ... 35 mm² | |
| Solid 1/2x 2.5 ... 16 mm² | |
| Stranded 1x 10 ... 70 mm² | |
| Stranded 2x 10 ... 50 mm² | |
| Coppia di serraggio | Circuito Principale 4 ... 6 N·m |
| Lunghezza di spelatura cavo | Circuito Principale 17 mm |
| Cacciavite raccomandato | Hexagon 4 |
| Posizione di montaggio | Posizione 1 a 6 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Tipo di attuatore | Maniglia rotativa |
| Indicazione posizione contatto | ON / OFF / TRIP |
| Norme di riferimento | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-2 | |
| IEC/EN 60947-4-1 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Portata UL/CSA | (200 V AC) Tre Fasi 25 Hp |
| (208 V AC) Tre Fasi 25 Hp | |
| (220 ... 240 V AC) Tre Fasi 30 Hp | |
| (440 ... 480 V AC) Tre Fasi 60 Hp | |
| (550 ... 600 V AC) Tre Fasi 75 Hp | |
| Potenza nominale di impiego UL/CSA | (600 V AC) 75 A |
| Sezioni dei cavi circuito principale UL/CSA | Flessibile 1x 10-2/0 AWG |
| Flessibile 1/2x 10-1/0 AWG | |
| Stranded 1x 10-2/0 AWG | |
| Stranded 1/2x 10-1/0 AWG | |
| Coppia di serraggio UL/CSA | Circuito Principale 35 ... 53 in·lb |
| Dati ambientali | |
| Temperatura ambiente | In funzione -20 ... +70 °C |
| Operation Compensated -20 ... +60 °C | |
| In magazzino -50 ... +80 °C | |
| Compensazione temperatura aria ambientale | Sì |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 25g |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Informazioni RoHS | 1SAA918002-4401 |
| Dichiarazione RoHS | Secondo la Direttiva CE 2002/95/CE 18 Agosto, 2005 e amendamenti |
| Toxic Substances Control Act - TSCA | 2CMT2023-006539 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | 1SAA937000-0201 |
| Certificato CQC | CQC2013010307604042 |
| Certificato cUL | cUL_E195536 |
| Declaration of Conformity - CCC | 2022960307001586 |
| Dichiarazione di conformità - CE | 1SAD938502-0050 |
| Declaration of Conformity - UKCA | 1SAD938500-1051 |
| Certificato DNV | 1SAA937000-0302 |
| Certificato EAC | 1SAA937001-2703 |
| Certificato GL | 1SAA937000-0403 |
| Certificato LR | 1SAA937000-0504 |
| Certificato RMRS | 1SAA918000-0704 |
| Certificato UL | UL_E167205 |
| UL_E195536 | |
| Informazioni imballo | |
| Unità imballo livello 1 | carton 1 pezzo (i) |
| Larghezza imballo livello 1 | 76.5 mm |
| Profondità imballo livello 1 | 190 mm |
| Altezza imballo livello 1 | 171 mm |
| Peso lordo imballo livello 1 | 2.3 kg |
| EAN imballo livello 1 | 4013614265549 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | F |
| ETIM 9 | EC000074 - Motor protection circuit-breaker |
| ETIM 10 | EC000074 - Motor protection circuit-breaker |
| eClass | V11.0 : 27370401 |
| UNSPSC | 39121521 |
| Codice categoria granulare IDEA (IGCC) | 4845 >> 3 Pole Motor Circuit Protector Circuit Breakers |
| E-Number (Finland) | 3707043 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 70 Mbytes |
|
| MS496-75 Manual Motor Starter - ABB - MS496-75 - 1SAM570000R1008 | 99 Kbytes |
|
| MS496-75 1SAM570000R1008 ABB MS496-75 Manual Motor Starter | 65 Kbytes |
|
