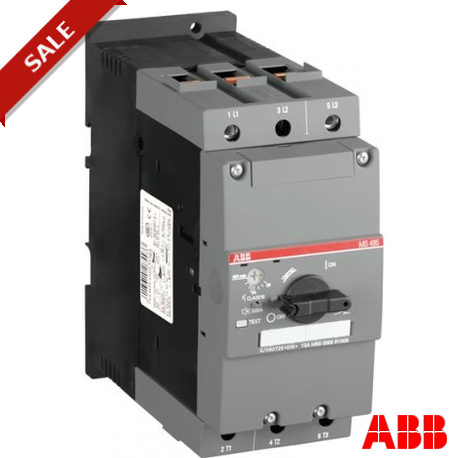

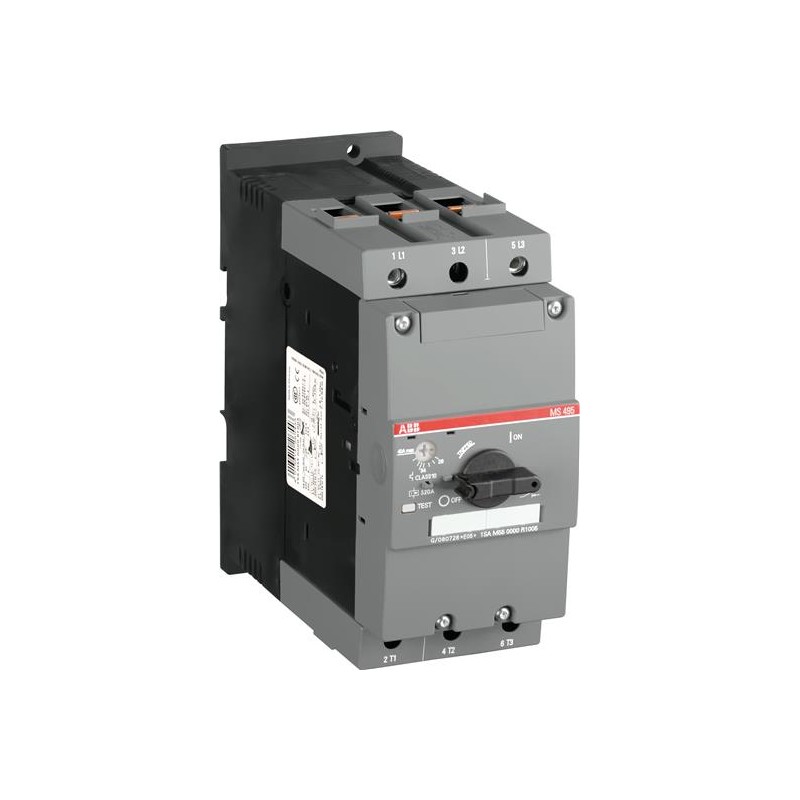

MS495-63 1SAM550000R1007 ABB MS495-63 Manual Motor Starter

Riferimento: MS495-63

Codice: 1SAM550000R1007

Produttore: ABB

Descrizione:

MS495-63 Manual Motor Starter

Categorie:

  • ABB > Interruttori automatici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Vai al prodotto alternativo:1SAM451000R10171SAM451000R1017

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Il MS495-63 manuale motore motorino di avviamento è un 70 mm larghezza dispositivi con una corrente nominale di funzionamento di Ie = 63.0 A. Questo dispositivo è utilizzato per accendere o spegnere manualmente i motori e li protegge in modo affidabile e senza la necessità di un fusibile da corto circuito, sovraccarico e fase di fallimenti. Il manuale di avviamento motore offre una potenza nominale di servizio in cortocircuito Ics = 25 kA a 400 VAC e la classe di sgancio 10. Ulteriori caratteristiche sono la funzione di sezionamento, compensazione della temperatura, sgancio libero e una manopola girevole, con una chiara posizione di commutazione indicazione. Il manuale di avviamento motore è adatto per tre e monofase applicazioni. La maniglia è dotata di serratura per la protezione contro modifiche non autorizzate. Contatti ausiliari, contatti di segnalazione, bobine di minima tensione e di shunt viaggi sono disponibili come accessorio.

Ordinazione

  • EAN:
    4013614265457
  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    85362010

Dimensioni

  • Netto Del Prodotto Larghezza:
    70mm
  • Netto Del Prodotto Altezza:
    165mm
  • Netto Del Prodotto Profondità:
    174mm
  • Peso Netto Del Prodotto:
    2.247kg

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    1 pezzo
  • Pacchetto Di Livello 1, Larghezza:
    76.5 mm
  • Pacchetto Di Livello 1 Altezza:
    171 mm
  • Pacchetto Di Livello 1 Lunghezza:
    190 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    2.262 kg

Ambientale

  • Temperatura Dell'Aria:
    Funzionamento -20 ... +70 °C
    Operazione Di Compensazione -20 ... +60 °C
    Archiviazione -50 ... +80 °C
  • Temperatura Dell'Aria E Di Compensazione:
    Sì
  • Altitudine Operativa Massima Ammissibile:
    2000 m
  • Resistenza agli Urti acc. a IEC 60068-2-27:
    11 ms Impulso 25g
  • RoHS Status:
    A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e modifica

Tecnico UL/CSA

  • Tensione massima UL/CSA:
    Circuito principale 600 V AC
  • Amperaggio UL/CSA:
    63 A
  • Valutazione di cavalli vapore UL/CSA:
    (200 V AC) trifase 20 Hp
    (208 V AC) trifase 20 Hp
    (220 ... 240 V AC) trifase 25 Hp
    (440 ... 480 V AC) trifase, 50 Cv
    (550 ... 600 V AC) trifase 60 Hp
  • Uso generale UL/CSA:
    (600 V AC) 63 A
  • Collegamento Capacità del Circuito Principale UL/CSA:
    Flessibile 1x 10 ... 2/0 AWG
    Flessibile 1/2x 10 ... 1/0 AWG
    Stranded 1x 10 ... 2/0 AWG
    Stranded 1/2x 10 ... 1/0 AWG
  • Coppia di serraggio UL/CSA:
    Circuito principale tra il 35 e 53 in·lb

Ulteriori Informazioni

  • Tipo Di Azionamento:
    Maniglia Girevole
  • Collegamento Delle Capacità Del Circuito Principale:
    Flessibile con Puntale 1x 2,5 ... 50 mm2
    Flessibile con Puntale 2x 2.5 ... 35 mm2
    Solido 1/2x 2.5 ... 16 mm2
    Stranded 1x 10 ... 70 mm2
    Stranded 2x 10 ... 50 mm2
  • Convenzionali in aria Libera Corrente Termica (mith):
    Circuito Principale 63 A
  • Grado di Protezione:
    Custodia IP20
    Morsetti del Circuito principale IP00
  • Elettrici Durata:
    25000 ciclo
  • IIT Stato di Pubblicazione:
    Livello 0 - Informazioni abilitato
  • Durata Meccanica:
    50000 ciclo
  • Montaggio su guida DIN:
    TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
  • Posizione Di Montaggio:
    Posizione da 1 a 6
  • Numero di Poli:
    3
  • Numero di Poli Protetti:
    3
  • Grado Di Inquinamento:
    3
  • La Perdita Di Potenza:
    in Condizioni Operative nominali per Polo Del 2,9 5,6 W ...
  • Prodotti Principali Tipo:
    MS495
  • Nome Di Prodotto:
    Manuale Di Avviamento Motore
  • Corrente Nominale (In):
    63 A
  • Frequenza nominale (f):
    Circuito Principale Di 50 Hz
    Circuito Principale 60 Hz
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    Circuito principale 6 kV
  • Nominale Istantanea Corrente Di Corto Circuito (Iio):
    819 Un
  • Tensione Nominale Di Isolamento (Uio):
    690 V
  • Corrente Di Funzionamento Nominale (Mie):
    63 A
  • Corrente di funzionamento nominale AC-3 (mie):
    63 A
  • Potenza nominale di funzionamento AC-3 (Pe):
    (400 V trifase 30 kW
  • Tensione Nominale Di Funzionamento:
    Circuito principale 690 V AC
    Circuito principale 450 V DC
  • Nominale Di Servizio In Cortocircuito (Mics):
    (230 V AC) 100 kA
    (400 V AC) 25 kA
    (440 V AC) 20 kA
    (500 V AC) 6 kA
    (690 V AC) 3 kA
  • Nominale di Servizio in cortocircuito, in % di Icu (mics):
    50 %
  • Nominale Estremo In Cortocircuito (Micu):
    (230 V AC) 100 kA
    (400 V AC) - 50 kA
    (440 V AC) - 50 kA
    (500 V AC) 12 kA
    (690 V AC) 6 kA
  • Corrente Nominale Ininterrotta (Miu):
    63 A
  • Si Consiglia La Vite Driver:
    Esagono 4
  • RoHS Data:
    0016
  • Gamma Di Impostazione:
    45 ... 63 A
  • Standard:
    IEC/EN 60947-1
    IEC/EN 60947-2
    IEC/EN 60947-4-1
    UL 508
    CSA 22.2 No. 14
  • Coppia Di Serraggio:
    Circuito principale 4 ... 6 N·m
  • Filo Di Lunghezza Di Spelatura:
    Circuito principale 17 mm

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • eClass:
    7.0 27370401
  • E-nummer:
    3112264
  • ETIM 4:
    EC000074 - protezione Motore interruttore
  • ETIM 5:
    EC000074 - protezione Motore interruttore
  • Oggetto: Codice Di Classificazione:
    F
  • UNSPSC:
    39121521
