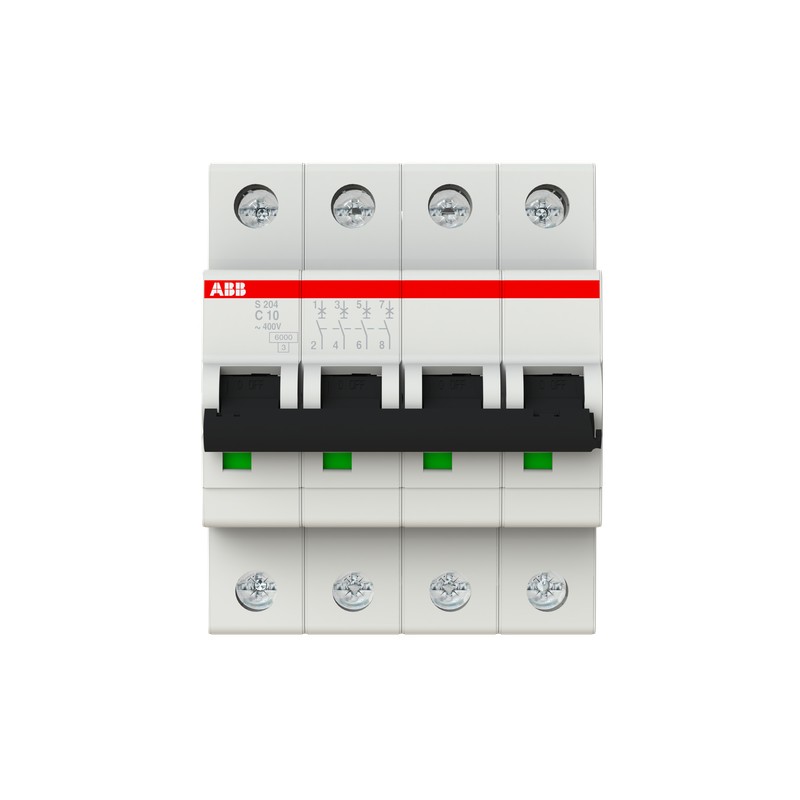

2CDS254001R0104 ABB Miniature Circuit Breaker S200 4P C 10 A
2CDS254001R0104
ABB
Miniature Circuit Breaker - S200 - 4P - C - 10 A
S204-C10 4p 10A C 10kA
S 204 - C10 - 6kA Curva C 10A - S200 - 4P - 10 A - C - (AC) 6 kA
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Terziario / industriale > S200
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| EcoSolutions Profile | 9AKK108469A3796 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 80.7 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| Extended Product Lifetime | Product Durability |
| Offered with Takeback Services | Take Back for Recycling |
| End Of Life Disassembling Instructions | 9AKK108468A3132 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108467A7832 |
| Dati tecnici | |
| Tensione prova dielettrica | 50 / 60 Hz - 1 min 2 kV |
| Potere di cortocircuito estremo nominale (Icu) | (230 V AC) 20 kA |
| (400 V AC) 10 kA | |
| (440 V AC) 10 kA | |
| (230 V) 20 kA | |
| (400 V) 10 kA | |
| Potere di cortocircuito di servizio nominale (Ics) | (230 V AC) 15 kA |
| (400 V AC) 7.5 kA | |
| (440 V AC) 7.5 kA | |
| Collegamento tensione di alimentazione | Arbitrario |
| Indicazione posizione contatto | Rosso ON / Verde OFF |
| Classe limitazione energia | 3 |
| Resistenza elettrica | 20000 AC ciclo (i) |
| Resistenza meccanica | 20000 ciclo (i) |
| Numero di poli protetti | 4 |
| Numero di poli | 4P |
| Coppia di serraggio | 2.8 N·m |
| Tipo di attuatore | Toggle |
| Tipo di morsetto a vite | Failsafe Bi-directional Cylinder-lift Terminal |
| Siglatura attuatore | I / O |
| Materiale attuatore | Insulation Group II, Black, Sealable |
| Cacciavite raccomandato | Pozidriv 2 |
| Accessories Available | Sì |
| Capacità di connessione | Busbar 10/10 mm² |
| Flexible with Ferrule 0.75 ... 25 mm² | |
| Flessibile 0.75 ... 25 mm² | |
| Rigid 0.75 ... 35 mm² | |
| Rigid 0.75 ... 35 mm² | |
| Stranded 0.75 ... 35 mm² | |
| Dimensioni installazione | secondo DIN 43880 1 |
| Lunghezza di spelatura cavo | 12.5 mm |
| Tipo di morsetto | Screw Terminals |
| Electrical | |
| Caratteristica di intervento | C |
| Tensione nominale di funzionamento | secondo IEC 60898-1 400 V AC |
| secondo IEC 60947-2 440 V AC | |
| Tensione di funzionamento | Massimo (Incl. Tolleranza) 440 V AC |
| Minimo 12 V AC | |
| Minimo 12 V DC | |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 440 V |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| at 2000 m 5 kV | |
| at Sea Level 6.2 kV | |
| Tipo di tensione d'ingresso | AC/DC |
| Corrente nominale (In) | 10 A |
| Potere nominale di cortocircuito | (AC) 6 kA |
| (DC) 6 kA | |
| Corrente nominale di cortocircuito condizionale (Inc) | (230 V) 20 kA |
| (400 V) 20 kA | |
| Frequenza (f) | 50 Hz |
| Frequenza nominale (f) | 50 / 60 Hz |
| Perdita di potenza | 8.4 W |
| a Condizioni Operative Nominali per Polo 2.1 W | |
| Categoria di sovratensione | III |
| I²t Characteristic | 9AKK107992A5102 |
| Design | |
| Materiale involucro | Classe di isolamento II, RAL 7035 |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 110 V DC |
| 480Y/277 V AC | |
| Potere d'interruzione nominale secondo UL1077 | (277 V AC) 6 kA |
| (480Y / 277 V AC) 6 kA | |
| (240 V) 10 kA | |
| Sezioni dei cavi UL/CSA | Busbar 18-8 AWG |
| Conduttore 18-4 AWG | |
| Coppia di serraggio UL/CSA | 18 in·lb |
| Material Compliance | |
| Informazioni RoHS | 2CDK403001D0607 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20240228 |
| REACH Declaration | 9AKK107492A1906 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20251028 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| SCIP | e6800e55-46b1-49a3-881b-0f66d0e903ad Germania (DE) |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business to Business |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +55 °C |
| In magazzino -40 ... +70 °C | |
| Temperatura di riferimento aria ambiente | 30 °C |
| Grado di protezione | IP20 |
| IP40 | |
| Enclosure with Cover IP40 | |
| Grado di inquinamento | 3 |
| Condizioni ambientali | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 20 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz |
| Resistenza agli urti secondo IEC 60068-2-27 | 25g 2 shocks 13 ms |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 4.0 |
| Larghezza prodotto | 70 mm |
| Altezza prodotto | 88 mm |
| Profondità prodotto | 69 mm |
| Peso netto prodotto | 0.448 kg |
| Peso netto polo | 0.125 kg |
| Profondità integrata (t2) | 69 mm |
| Diagramma dimensionale | 2CDC022007F0010 |
| Engineering | |
| EPLAN Data | 9AAC204436_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | carton 1 pezzo (i) |
| Peso lordo imballo livello 1 | 0.468 kg |
| E-Number (Finland) | 3211040 |
| E-Number (Norway) | 1665672 |
| E-Number (Sweden) | 2100275 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CDK403001D0607 |
| Declaration of Conformity - UKCA | 9AKK108467A5053 |
| Installation | |
| Istruzioni e manuali | 2CDS207104P0002 |
| Tipo di montaggio | DIN-Rail |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Posizione di montaggio | Qualsiasi |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK107991A8329 |
| I²t Characteristic | 9AKK107992A5102 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 10 | EC000042 - Miniature circuit breaker (MCB) |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141901 |
| Codice categoria granulare IDEA (IGCC) | 4897 >> Miniature circuit breakers |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC/EN 60898-1 |
| IEC/EN 60947-2 | |
| UL 1077 | |
| Ente di certificazione | EN |
| IEC | |
| UL | |
| Standardization Body | EN |
| IEC | |
| UL | |
| Caratteristica | Valore |
|---|---|
| profondità di montaggio (EF000218) | 69 mm |
| caratteristica di intervento (EF000889) | C |
| numero di poli (totale) (EF008618) | 4 |
| numero di poli protetti (EF005548) | 4 |
| corrente nominale (EF000227) | 10 A |
| tensione nominale (EF000228) | 400 V |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| tipo di tensione (EF000187) | AC/DC |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) | 6 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) | 20 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) | 10 kA |
| frequenza (EF000416) | 50 Hz |
| classe di limitazione energetica (EF002568) | 3 |
| montaggio a incasso (EF007517) | No |
| conduttore neutro a commutazione (EF005997) | No |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 3 |
| dispositivi supplementari possibili (EF008148) | Sì |
| numero di unità modulari (EF002950) | 4.0 |
| grado di protezione (IP) (EF005474) | IP20 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| sezione conduttore collegabile multifilare (EF007343) | 0.75 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| antideflagrante (EF004663) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
| Miniature Circuit Breaker - S200 - 4P - C - 10 A - ABB - S204-C10 - 2CDS254001R0104 | 116 Kbytes |
|
| S204-C10 2CDS254001R0104 ABB Miniature Circuit Breaker S200 4P C 10 A | 77 Kbytes |
|
