ABBComando e segnalamentoCOMMAND AND SIGNALING ELEMENTS PDA1SFA611610R1002 ABB MCB-20 block Contatto

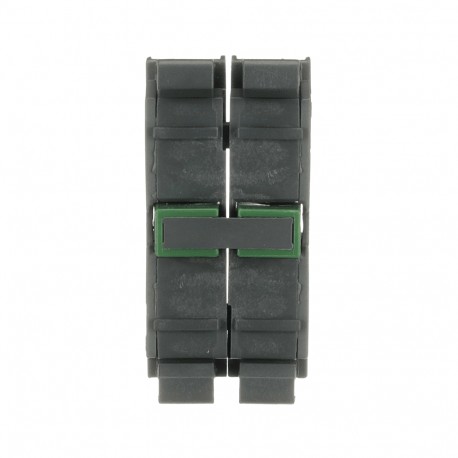

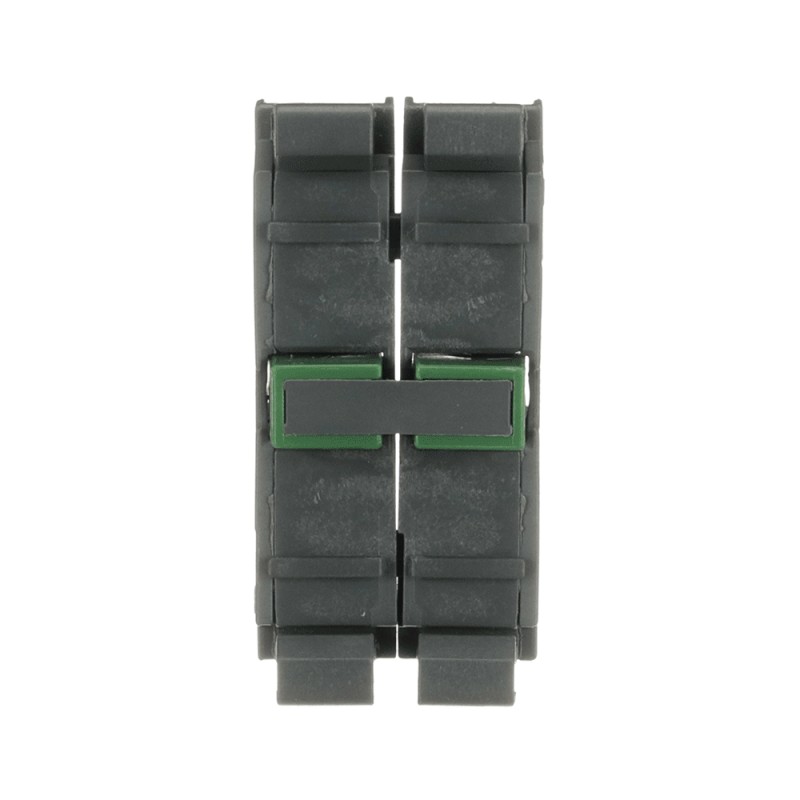

ABB 1SFA611610R1002 1SFA611610R1002 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SFA611610R1002 ABB MCB-20 block Contatto

Riferimento: 1SFA611610R1002

Produttore: ABB

Descrizione:

MCB-20 block Contatto
BLOCCO DI CONTATTI MCB-20
MCB-20 Accessori pulsanti

Categorie:

  • Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
  • ABB > Comando e segnalamento > Command and signaling elements PDA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 8,44 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Ordinazione
Quantità minima di ordinazione10 pezzo (i)
Codice tariffario doganale8536508000
Download Piu' Usati
Scheda tecnica1SFC151007C02__
Istruzioni e manuali1SFC151011M0201
Marketing Video1SFC151037V0001
Dimensioni
Larghezza prodotto0.02 m
Altezza prodotto0.044 m
Profondità prodotto0.028 m
Peso netto prodotto0.04 kg
Dati tecnici
Temperatura ambienteIn funzione -25 ... +70 °C
In magazzino -40 ... +85 °C
IlluminazioneNon Illuminato
Tipo di montaggioFront mounting
Numero di contatti ausiliari NC0
Numero di contatti ausiliari NA2
Grado di inquinamento3
Tensione nominale di isolamento (Ui)690 V
Tensione di tenuta ad impulso (Uimp)6 kV
Frequenza nominale (f)50 / 60 Hz
Tensione nominale di funzionamentoMaximum 690 V
Corrente nominale di funzionamento DC-13 (Ie)(24 V) 5 A
(125 V) 0.55 A
Corrente nominale di funzionamento AC-15 (Ie)(230 V AC) 6 A
(120 V) 8 A
Perdita di potenzaMassimo 5 W
Durata meccanica10 milione
Capacità di connessioneFlexible with Ferrule 1 x 0.75...2.5 mm²
Flexible with Ferrule 2 x 0.75...2.5 mm²
Flexible with Insulated Ferrule 1 x 0.75...2.5 mm²
Flexible with Insulated Ferrule 2 x 0.75...2.5 mm²
Flessibile 1 x 0.75 ... 2.5 mm²
Flessibile 2 x 0.75 ... 2.5 mm²
Solid 1 x 0.75...2.5 mm²
Solid 2 x 0.75...2.5 mm²
Tipo di connessioneScrew Clamp
Tipo di morsettoScrew Terminals
Coppia di serraggio0.9 N·m
Lunghezza di spelatura cavo8 mm
Idoneo perMP1
MP2
MP3
MP4
MPD1
MPD2
MPD3
MPD4
MPD5
MPD11
MPD12
MPD13
MPD14
MPD15
MPD16
MPM1
MPM2
KP6
MPET3
MPEP3
MPEK3
MPET4
MPEP4
MPEK4
MPMT3
MPMT4
MPMP3
MPMP4
M2SS1
M2SS2
M2SS3
M2SS4
M2SS5
M2SS6
M3SS1
M3SS2
M3SS3
M3SS4
M3SS5
M3SS6
M3SS7
M3SS8
M3SSC1
M3SSC2
M3SSC3
M3SSC4
M3SSC5
M3SSC6
M3SSC7
M3SSC8
M2SSK1
M2SSK2
M2SSK3
M3SSK1
M3SSK2
M3SSK3
MTS1
MTS2
MTS3
MJS1
MJS2
MJS5
MJS6
MJS7
MJS8
MJS11
MJS12
Idoneo per classe di prodottoPilot Devices
Reparto tecnico UL/CSA
Sezioni dei cavi UL/CSA1x 18...14 AWG
2x 18...14 AWG
Dati ambientali
Grado di protezioneTerminali IP20
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2022-006479
Informazioni RoHS2CMT2022-006498
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006523
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato CBSEMKO_SE30016M2
Certificato CQCCQC2005010304154103
Certificato cULusUL-E76003-20140513
Declaration of Conformity - CCC2020980305001528
Dichiarazione di conformità - CE2CMT2015-005452
Declaration of Conformity - UKCA2CMT2020-006121
DNV GL CertificateE-14107
Informazioni imballo
Unità imballo livello 1bag 10 pezzo (i)
Larghezza imballo livello 10.11 m
Profondità imballo livello 10.15 m
Altezza imballo livello 10.02 m
Peso lordo imballo livello 10.4 kg
EAN imballo livello 17320500307755
Classificazioni e standard esterni
Codice classificazione oggettoS
ETIM 6EC000041 - blocco interruttore ausiliario
ETIM 7EC000041 - blocco interruttore ausiliario
ETIM 8EC000041 - Auxiliary contact block
eClassV11.0 : 27371302
UNSPSC39122221
Codice categoria granulare IDEA (IGCC)5219 >> Switch part or accessory
E-Number (Finland)2339082
E-Number (Norway)4372990
E-Number (Sweden)3714015

ETIM for 1SFA611610R1002 Apparecchi elettrici a bassa tensione (EC000041)

Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica2
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicacorrente d'esercizio nominale Ie per AC-15, 230 V (EF001385)
Valore caratteristica6 A
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicafissaggio frontale
Nome caratteristicaportalampada (EF000048)
Valore caratteristicasenza
