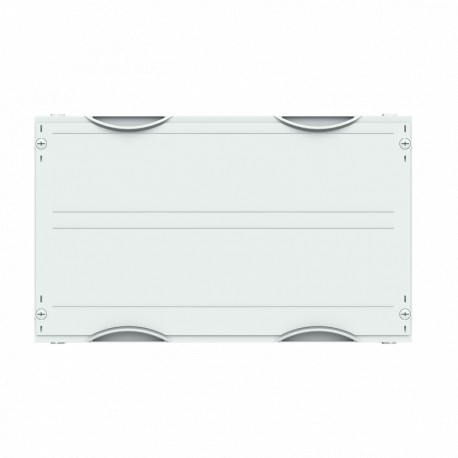

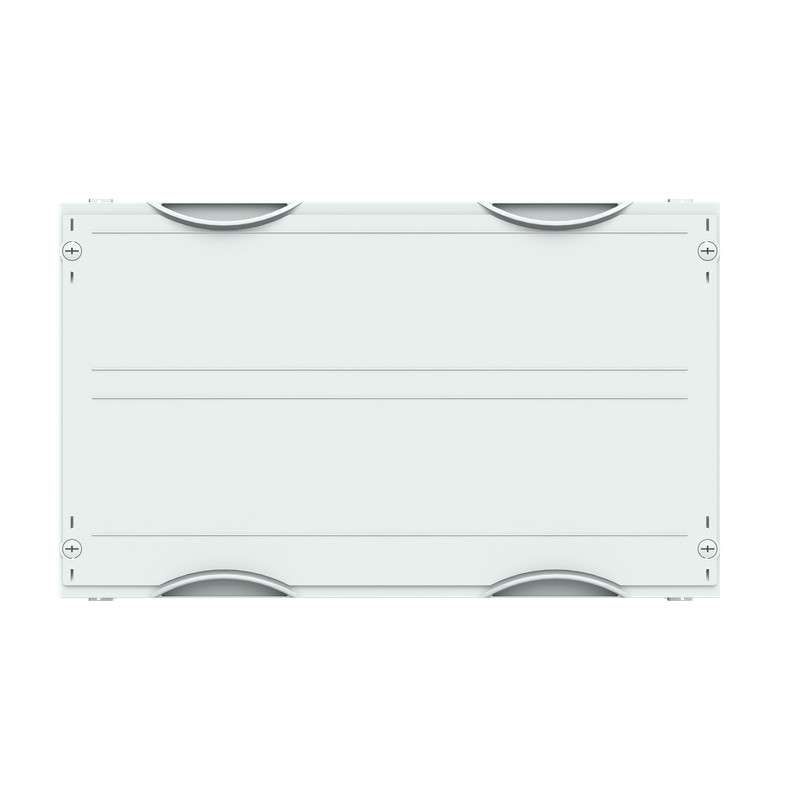

2CPX041738R9999 ABB MBS224 Set Busbar Module
2CPX041738R9999
ABB
MBS224 Set Busbar Module
MBS224 Kit barre 5P 360A,H=300 A=500
Busbar system horizontal 300 mm x 500 mm x 200 mm , 000 , 2
sistemi di distribuzione dell’energia/apparecchi elettrici > quadro con barre di distributore
Scatole e contenitori > CombiLine-M
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Potere di cortocircuito di servizio nominale (Ics) | 15 kA |
| Busbar Position | Center Central |
| Numero di poli | 5P |
| Enclosure Module Equipment | Excludes Devices |
| Enclosure Mounting Frame | WR or EDF |
| Tipo contenitore | Interior fitting module |
| Tipo di altezza del contenitore | 000 |
| Tipo di misura | " |
| Accessories Available | Sì |
| Numero moduli DIN | 48 |
| Schede misura | 0 |
| Funzione modulo | Busbar system horizontal |
| Electrical | |
| Tensione nominale di funzionamento | Maximum 400 V |
| Tensione di funzionamento | 400 V |
| Tensione nominale di isolamento (Ui) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Corrente nominale (In) | 360 A |
| Corrente nominale ammissibile di breve durata (Icw) | 35 kA |
| Design | |
| Colore | Light grey |
| Number of Modules | 48 |
| Material Compliance | |
| Informazioni RoHS | 2CPC100019X0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20240903 |
| REACH Declaration | 2CPC100005X0201 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20240902 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| SCIP | 609fd13f-6762-4d5a-aa50-68f23db0cf42 Germania (DE) |
| Categoria RAEE | Prodotto non in ambito RAEE |
| Dimensioni | |
| Larghezza prodotto | 500 mm |
| Altezza prodotto | 300 mm |
| Profondità prodotto | 200 mm |
| Peso netto prodotto | 1.99 kg |
| Larghezza campo | 2 |
| Profondità integrata (t2) | 200 mm |
| Engineering | |
| EPLAN Data | 9AAF623202_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | pack 1 pezzo (i) |
| Peso lordo imballo livello 1 | 1.99 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CPC100019X0201 |
| Installation | |
| Istruzioni e manuali | 2CPC112286M5601 |
| Download Piu' Usati | |
| Scheda tecnica | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC001896 - Distributor assembly busbars |
| ETIM 10 | EC001896 - Distributor assembly busbars |
| eClass | V11.0 : 27400610 |
| Codice classificazione oggetto | U |
| Norme di riferimento | DIN EN 61439-3 |
| DIN EN 61439-2 | |
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 300 mm |
| larghezza (EF000008) | 500 mm |
| profondità (EF000049) | 200 mm |
| con copertura (EF000361) | Sì |
| numero di poli (EF001391) | 5 |
| distanza delle guide (EF002638) | 40 mm |
| altezza delle guide (EF002639) | 12 mm |
| spessore delle guide (EF002640) | 5 mm |
| max. corrente nominale (EF007926) | 360 A |
| resistenza a corto circuito (Icw) (EF002562) | 15 kA |
| posizione sbarra collettrice (EF009592) | a metà al centro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB ELECTRICAL CONSUMER EN.pdf | 14 Mbytes |
|
| MBS224 Set Busbar Module - ABB - MBS224 - 2CPX041738R9999 | 83 Kbytes |
|
| MBS224 2CPX041738R9999 ABB MBS224 Set Busbar Module | 69 Kbytes |
|
