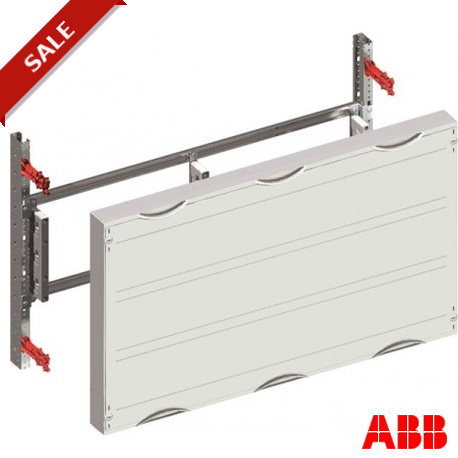

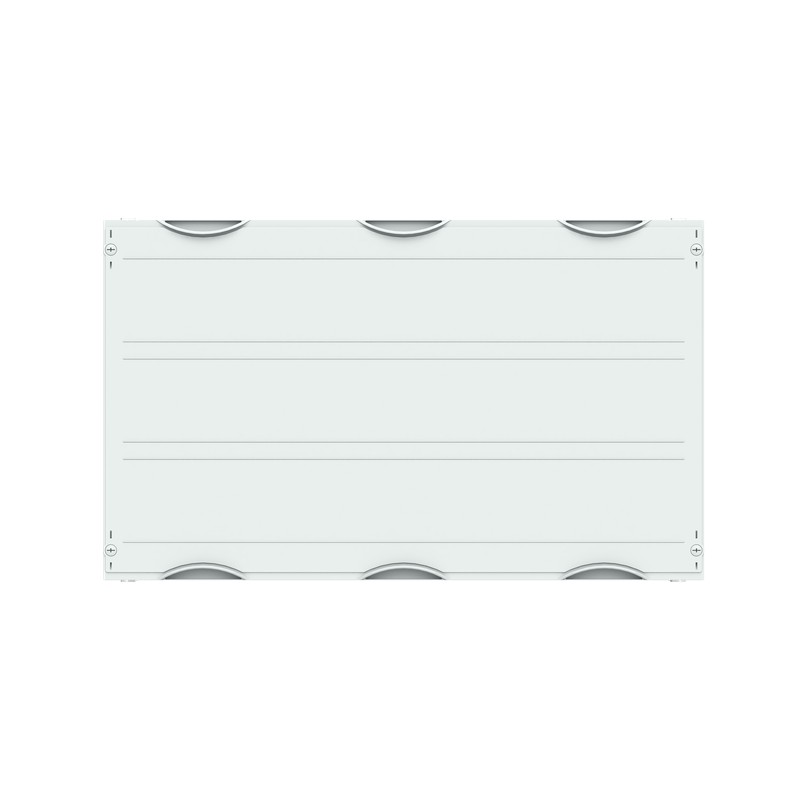

2CPX041832R9999 ABB MBR303 Set Busbar Module
2CPX041832R9999
ABB
MBR303 Set Busbar Module
Kit barra 3P MBR303 630A, H=450 A=750
Busbar system 60 mm horizontal 450 mm x 750 mm x 260 mm , 00 , 3
sistemi di distribuzione dell’energia/apparecchi elettrici > Sistemi fusibili bassa tensione HRC gruppo distributore
Scatole e contenitori > CombiLine-M
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Numero di poli | 3P |
| Number of Fuse Switch Disconnectors | 0 |
| Number of Knife Blade Fuse Holders | 0 |
| Number of DIN Rails for Mounting | 0 |
| Enclosure Module Equipment | Excludes Devices |
| Enclosure Mounting Frame | WR |
| Dispositivo | D02, E27, E33 |
| Tipo contenitore | Interior fitting module |
| Tipo di altezza del contenitore | 00 |
| Tipo di fusibile | Other |
| Tipo di misura | " |
| Accessories Available | Sì |
| Numero moduli DIN | 108 |
| Schede misura | 0 |
| Funzione modulo | Busbar system 60 mm horizontal |
| Taglia fusibile | Other |
| Electrical | |
| Tensione nominale di funzionamento | Maximum 400 V |
| Tensione di funzionamento | 400 V |
| Tensione nominale di isolamento (Ui) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Corrente nominale (In) | 630 A |
| Design | |
| Colore | Light grey |
| Number of Modules | 108 |
| Material Compliance | |
| Informazioni RoHS | 2CPC100019X0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20250916 |
| REACH Declaration | 2CPC100005X0201 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20240902 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | Prodotto non in ambito RAEE |
| Dimensioni | |
| Larghezza prodotto | 750 mm |
| Altezza prodotto | 450 mm |
| Profondità prodotto | 260 mm |
| Peso netto prodotto | 4.22 kg |
| Larghezza campo | 3 |
| Profondità integrata (t2) | 275 mm |
| Engineering | |
| EPLAN Data | 9AAF623204_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | pack 1 pezzo (i) |
| Peso lordo imballo livello 1 | 4.22 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CPC100019X0201 |
| Installation | |
| Istruzioni e manuali | 2CPC112318M5601 |
| 2CPC104708M5601 | |
| Tipo di montaggio | Rail system |
| Mounting Orientation | Horizontal |
| Download Piu' Usati | |
| Scheda tecnica | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC002286 - Distributor assembly Low Voltage HRC fuse systems |
| ETIM 10 | EC002286 - Distributor assembly Low Voltage HRC fuse systems |
| eClass | V11.0 : 27400619 |
| Codice classificazione oggetto | U |
| Norme di riferimento | DIN EN 61439-3 |
| DIN EN 61439-2 | |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 3 |
| numero di parti inferiori fusibili NH (EF005575) | 0 |
| conduttore neutro a commutazione (EF005997) | No |
| corrente nominale (EF000227) | 630 A |
| modo di montaggio (EF000003) | sistema a sbarre collettrici |
| grandezza di costruzione (EF002566) | altro |
| con copertura (EF000361) | Sì |
| altezza (EF000040) | 450 mm |
| larghezza (EF000008) | 750 mm |
| profondità (EF000049) | 260 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB ELECTRICAL CONSUMER EN.pdf | 14 Mbytes |
|
| MBR303 Set Busbar Module - ABB - MBR303 - 2CPX041832R9999 | 84 Kbytes |
|
| MBR303 2CPX041832R9999 ABB MBR303 Set Busbar Module | 64 Kbytes |
|
