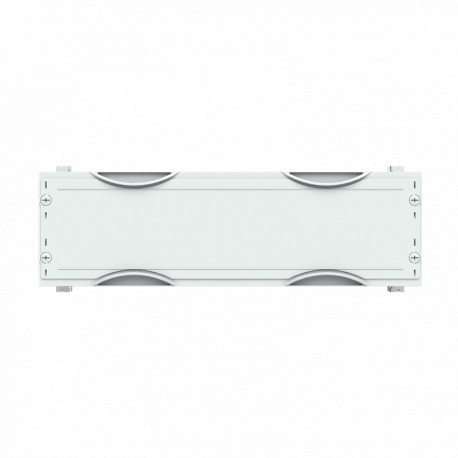

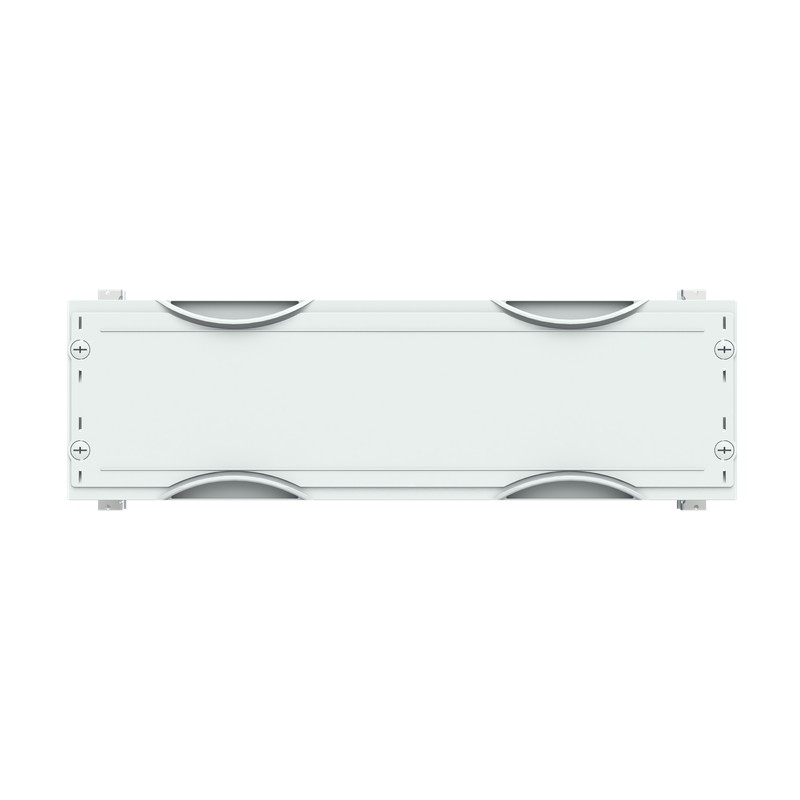

2CPX041847R9999 ABB Pannelli MBF284 insieme modulare
2CPX041847R9999
ABB
Pannelli MBF284 insieme modulare
Kit di fissaggio cavi MBF284, H150,A500
cable fastening rail 150 mm x 500 mm x 325 mm , 0000 , 2
sistemi di distribuzione dell’energia/apparecchi elettrici > Telaio per montaggio dispositivi
Scatole e contenitori > CombiLine-M
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Enclosure Mounting Frame | WR or EDF |
| Tipo contenitore | Interior fitting module |
| Tipo di altezza del contenitore | 0000 |
| Tipo di misura | " |
| Numero moduli DIN | 24 |
| Schede misura | 0 |
| Funzione modulo | cable fastening rail |
| Electrical | |
| Tensione nominale di funzionamento | Maximum 400 V |
| Tensione di funzionamento | 400 V |
| Tensione nominale di isolamento (Ui) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Design | |
| Colore | Light grey |
| Number of Modules | 24 |
| Material Compliance | |
| Informazioni RoHS | 2CPC100019X0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20240903 |
| REACH Declaration | 2CPC100005X0201 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20240902 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| SCIP | 98bb239c-8916-49ed-a0f0-03c96aef77fc Germania (DE) |
| Categoria RAEE | Prodotto non in ambito RAEE |
| Dimensioni | |
| Larghezza prodotto | 500 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 325 mm |
| Peso netto prodotto | 1.325 kg |
| Larghezza campo | 2 |
| Profondità integrata (t2) | 325 mm |
| Engineering | |
| EPLAN Data | 9AAF623208_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | pack 1 pezzo (i) |
| Peso lordo imballo livello 1 | 1.378 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CPC100019X0201 |
| Installation | |
| Istruzioni e manuali | 2CPC112300M5601 |
| Download Piu' Usati | |
| Scheda tecnica | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC001893 - Distributor assembly for device surface mounting |
| ETIM 10 | EC001893 - Distributor assembly for device surface mounting |
| eClass | V11.0 : 27400608 |
| Codice classificazione oggetto | U |
| Norme di riferimento | DIN EN 61439-3 |
| DIN EN 61439-2 | |
| Caratteristica | Valore |
|---|---|
| con piastra di montaggio (EF000118) | No |
| con guida portante (EF000252) | Sì |
| con copertura (EF000361) | Sì |
| profondità di montaggio (EF000218) | 325 mm |
| altezza (EF000040) | 150 mm |
| larghezza (EF000008) | 500 mm |
| profondità (EF000049) | 325 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB ELECTRICAL CONSUMER EN.pdf | 14 Mbytes |
|
| MBF284 Set Modular Panels - ABB - MBF 284 - 2CPX041847R9999 | 83 Kbytes |
|
| MBF 284 2CPX041847R9999 ABB Pannelli MBF284 insieme modulare | 67 Kbytes |
|
