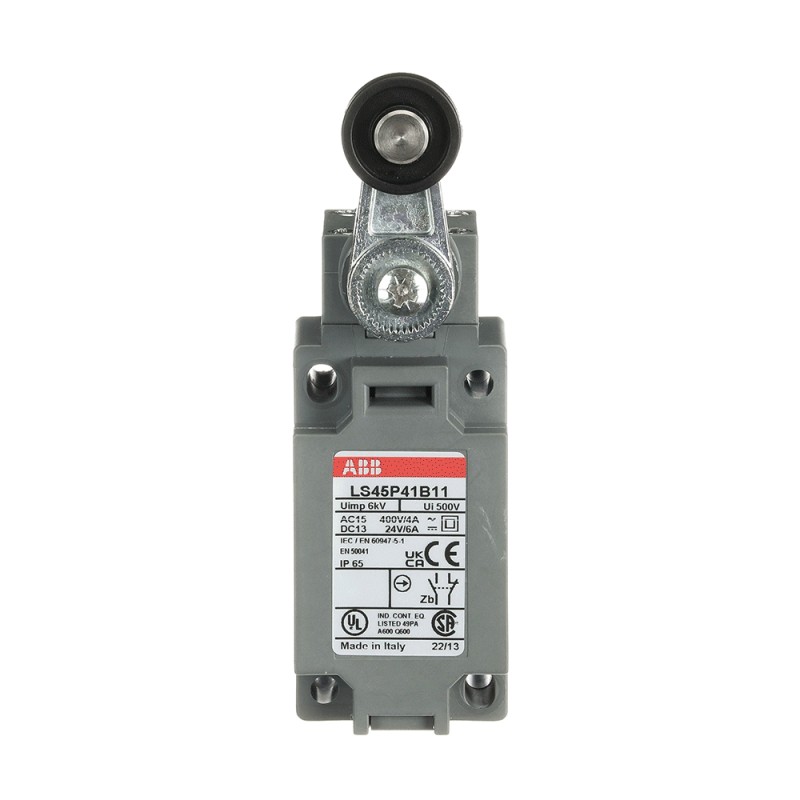

1SBV012441R1211 ABB LS45P41B11 finecorsa
1SBV012441R1211
ABB
LS45P41B11 finecorsa
Int.End.Carrera LS45P41B11
LS45P41B11 Limit Switch
sensori > Interruttore
Sensori e fine carriera > Limit switches FRCTLP
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC141160C0201 |
| Istruzioni e manuali | 1SBC141160C0201 |
| Dimensioni | |
| Larghezza prodotto | 41 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 59 mm |
| Peso netto prodotto | 0.169 kg |
| Dati tecnici | |
| Tipo di azione dell'elemento di contatto (secondo IEC 60947-5-1) | Snap Action Contacts |
| Velocità di attuazione | secondo IEC 60947-5-1 Max. 1.5 m/s |
| Coppia di attuazione | secondo IEC 60947-5-1 Min. 0.15 N·m |
| Tipo di attuatore | Ø 22 mm polyamide roller lever |
| Regolazione testa angolare | adjustable head every 90° |
| Regolazione leva angolare | 9° in 9° |
| Valore B10d | Operations 50 Millions |
| Resistenza climatica | according to IEC 68-2-3 and salty mist according to IEC 68-2-11 |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-5-1, q = 40 °C 10 A |
| Capacità di connessione | Bar AWG 20 ... AWG 14 mm² |
| Bar 0.5 ... 2.5 mm² | |
| Coerenza (misurata su 1 milioni di operazioni) | 0.1 mm |
| Forma elemento di contatto (secondo IEC 60947-5-1) | Zb |
| Connessione terminali (consegnati in posizione aperta) | M3.5 (+,-) pozidriv 2 screw with cable clamp |
| Grado di protezione | secondo IEC 60529 IP65 |
| Protezione da scossa elettrica secondo IEC 536 | Double insulation - Class II |
| Infiammabilità secondo UL94 | V-0 |
| Materiale involucro | Plastic |
| Massima frequenza di commutazione elettrica | 3600 cicli orari |
| AC-15 3600 cicli orari | |
| DC-13 3600 cicli orari | |
| Maximum Mounted Auxiliary Contacts | 1 NO, 1 NC |
| Durata meccanica | 10 milione |
| Tipo di montaggio | 40 mm (EN 50041) |
| Montaggio con viti (non in dotazione) | 2 or 4 x M5 Screws |
| Movimento da rilevare | 30° Cam Translation Movement |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 1 |
| Numero e tipo di pressacavi sul fondo | 1/2 NPT cable gland |
| Forma testa operativa | A shape acc. EN 50041 |
| Servizio pilota di elementi di contatto secondo UL508 | A600 |
| Q600 | |
| Coppia positiva manovra di apertura (operazione di apertura diretta) | Coppia Minima secondo IEC 60947-5-1 0.32 |
| Manovra positiva di apertura di contatto/i NC | Sì |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V AC) 3.1 A |
| (400 V) NC 4 | |
| (24 V) 10 A | |
| (130 V) 5.5 A | |
| (240 V) 3 A | |
| Frequenza nominale (f) | Circuito di Alimentazione 50 / 60 Hz |
| Tensione nominale di isolamento (Ui) | secondo IEC 60947-5-1 e VDE 0110 (Gr. C) 500 V |
| secondo UL/CSA 600 V | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A |
| (110 V) 0.6 A | |
| (125 V) 0.55 A | |
| (250 V) 0.4 A | |
| Resistenza fra i contatti | 25 ms |
| Dispositivi di protezione da cortocircuito | Fusibili Tipo gG 10 A |
| Marcatura morsetto | according to EN 50013 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +70 °C |
| In magazzino -30 ... +80 °C | |
| Resistenza agli urti secondo IEC 60068-2-27 | Half-sine Pulse for 11 ms, No Change in Contact Position 50 m/s² |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | No Change in Position of Contacts Greater than 100 µs: 25g 10 ... 500 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SBD251109E1001 |
| Informazioni RoHS | 1SBD251110E1000 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2004010305127663 |
| Certificato cUL | 9AKK107991A7379 |
| Declaration of Conformity - CCC | 2020980305001785 |
| Dichiarazione di conformità - CE | 1SBD250883U1000 |
| Declaration of Conformity - UKCA | 1SBD250886U1000 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 45 mm |
| Profondità imballo livello 1 | 70 mm |
| Altezza imballo livello 1 | 140 mm |
| Peso lordo imballo livello 1 | 0.19 kg |
| EAN imballo livello 1 | 3471522611697 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | B |
| ETIM 6 | EC000030 - interruttore a posizione singola |
| ETIM 7 | EC000030 - interruttore a posizione singola |
| ETIM 8 | EC000030 - End switch |
| eClass | V11.0 : 27272601 |
| UNSPSC | 39122213 |
| Codice categoria granulare IDEA (IGCC) | 5202 >> Limit switch |
| Caratteristica | Valore |
|---|---|
| larghezza del sensore (EF007094) | 41 mm |
| diametro del sensore (EF007111) | 0 mm |
| altezza del sensore (EF007283) | 130 mm |
| lunghezza del sensore (EF007334) | 59 mm |
| corrente d'esercizio nominale Ie per AC-15, 24 V (EF007084) | 10 A |
| corrente d'esercizio nominale Ie per AC-15, 125 V (EF007082) | 5.5 A |
| corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) | 3.1 A |
| corrente d'esercizio nominale Ie per DC-13, 24 V (EF007087) | 6 A |
| corrente d'esercizio nominale Ie per DC-13, 125 V (EF007085) | 0.6 A |
| corrente d'esercizio nominale Ie per DC-13, 230 V (EF001386) | 0.4 A |
| funzione di commutazione (EF000189) | organo di comando a scatto rapido |
| funzione di commutazione a bloccaggio (EF007447) | No |
| uscita elettronica (EF006987) | No |
| apertura forzata (EF006694) | No |
| numero di contatti ausiliari di sicurezza (EF006940) | 0 |
| numero di contatti di riposo (EF008255) | 1 |
| numero di contatti di chiusura (EF008256) | 1 |
| numero di contatti invertitori (EF008257) | 0 |
| tipo di interfaccia (EF006977) | senza |
| tipo di interfaccia per comunicazione sicura (EF003956) | senza |
| forma di costruzione della scatola (EF004008) | cubo |
| materiale della scatola (EF001596) | materiale sintetico |
| rivestimento scatola (EF001601) | altro |
| tipo di elemento di azionamento (EF006976) | pulsante a bottone |
| allineamento dell'elemento di azionamento (EF008793) | altro |
| tipo di collegamento elettrico (EF003961) | connettore da 1/2 pollice |
| con indicatore di stato (EF001602) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| grado di protezione (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG SWITCHES EN.pdf | 33 Mbytes |
|
| LS45P41B11 Limit Switch - ABB - LS45P41B11 - 1SBV012441R1211 | 95 Kbytes |
|
| LS45P41B11 1SBV012441R1211 ABB LS45P41B11 finecorsa | 87 Kbytes |
|
