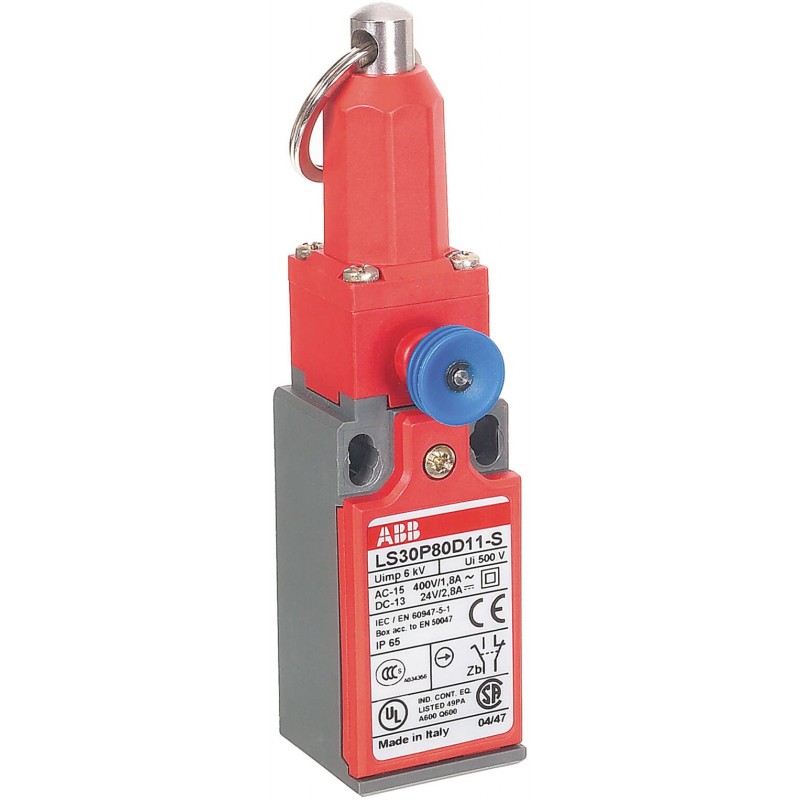

LS30P80D11-S 1SBV030280R1411 ABB LS30P80D11-S finecorsa
LS30P80D11-S
1SBV030280R1411
ABB
LS30P80D11-S finecorsa
LS30P80D11-S Cont. 1NA+1NC testa regolabile, passi di 90°, a chiave
Sensori e fine carriera > Limit switches FRCTLP
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 10 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC141157C0202 |
| Istruzioni e manuali | 1SBC141157C0202 |
| Dimensioni | |
| Larghezza prodotto | 30 mm |
| Altezza prodotto | 90 mm |
| Profondità prodotto | 30 mm |
| Peso netto prodotto | 0.08 kg |
| Dati tecnici | |
| Tipo di azione dell'elemento di contatto (secondo IEC 60947-5-1) | Non-Overlapping Slow Action Contacts |
| Velocità di attuazione | secondo IEC 60947-5-1 Max. 0.5 m/s |
| secondo IEC 60947-5-1 Min. 0.01 m/s | |
| Tipo di attuatore | Non consegnato - ordinare separatamente il fermo (chiave) |
| Regolazione testa angolare | Testa regolabile ogni 90° |
| Valore B10d | Operations 30 Millions |
| Resistenza climatica | secondo IEC 68-2-3 e salinità/corrosione secondo IEC 68-2-11 |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-5-1, q = 40 °C 10 A |
| Capacità di connessione | Bar AWG 20 ... AWG 14 mm² |
| Bar 0.5 ... 2.5 mm² | |
| Coerenza (misurata su 1 milioni di operazioni) | 0.1 mm |
| Forma elemento di contatto (secondo IEC 60947-5-1) | Zb |
| Connessione terminali (consegnati in posizione aperta) | 2 viti M3.5 (+,-) Pozidriv con fermacavo |
| Grado di protezione | secondo IEC 60529 IP65 |
| Protezione da scossa elettrica secondo IEC 536 | Doppio Isolamento - Classe II |
| Infiammabilità secondo UL94 | V-0 |
| Massima frequenza di commutazione elettrica | 3600 cicli orari |
| AC-15 3600 cicli orari | |
| DC-13 3600 cicli orari | |
| Durata meccanica | 0 ciclo (i) |
| Montaggio con viti (non in dotazione) | 2 x M4 Screws |
| Movimento da rilevare | small latch (key), front or vertical translation |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 1 |
| Numero e tipo di pressacavi sul fondo | Passacavo Pg 13,5 |
| Servizio pilota di elementi di contatto secondo UL508 | A600 |
| Q600 | |
| Forza positiva manovra di apertura (operazione di apertura diretta) | Forza Minima secondo IEC 60947-5-1 30 |
| Manovra positiva di apertura di contatto/i NC | Sì |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V AC) 3.1 A |
| (400 V) NC 4 | |
| (24 V) 10 A | |
| (130 V) 5.5 A | |
| (240 V) 3 A | |
| Frequenza nominale (f) | Circuito di Alimentazione 50 / 60 Hz |
| Tensione nominale di isolamento (Ui) | secondo IEC 60947-5-1 e VDE 0110 (Gr. C) 400 V |
| secondo UL/CSA 600 V | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A |
| (110 V) 0.6 A | |
| (125 V) 0.55 A | |
| (250 V) 0.4 A | |
| Resistenza fra i contatti | 25 ms |
| Dispositivi di protezione da cortocircuito | Fusibili Tipo gG 10 A |
| Marcatura morsetto | secondo EN 50013 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +70 °C |
| In magazzino -30 ... +80 °C | |
| Resistenza agli urti secondo IEC 60068-2-27 | Half-sine Pulse for 11 ms, No Change in Contact Position 10 m/s² |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | No Change in Position of Contacts Greater than 100 µs: 5g 10 ... 500 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SBD251109E1001 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2004010305127663 |
| Certificato cUL | 9AKK107991A7379 |
| Declaration of Conformity - CCC | 2020980305001785 |
| Dichiarazione di conformità - CE | 1SBD250883U1000 |
| Declaration of Conformity - UKCA | 1SBD250886U1000 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 54 mm |
| Profondità imballo livello 1 | 32 mm |
| Altezza imballo livello 1 | 95 mm |
| Peso lordo imballo livello 1 | 0.09 kg |
| EAN imballo livello 1 | 3471522617255 |
| Classificazioni e standard esterni | |
| ETIM 6 | EC000030 - interruttore a posizione singola |
| ETIM 7 | EC000030 - interruttore a posizione singola |
| ETIM 8 | EC000030 - End switch |
| eClass | V11.0 : 27272601 |
| UNSPSC | 39122213 |
| Codice categoria granulare IDEA (IGCC) | 5202 >> Limit switch |
