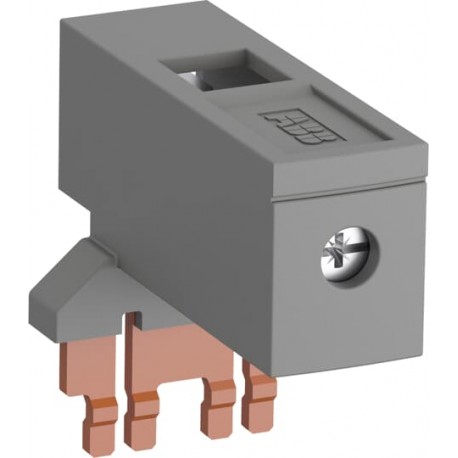

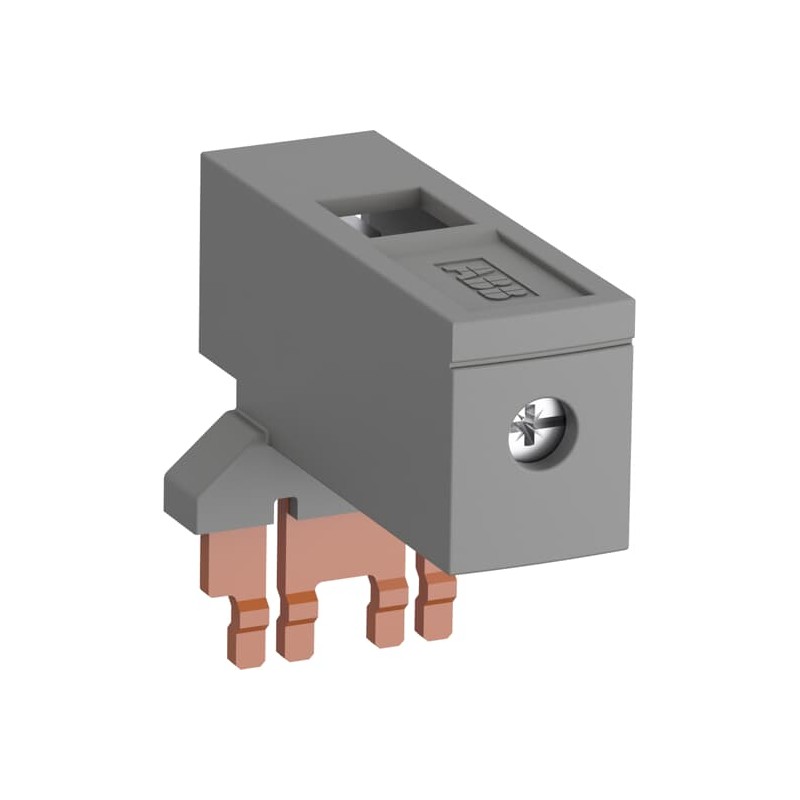

1SBN072305R1000 ABB LF38-4 Striscia di collegamento
1SBN072305R1000
ABB
2
LF38-4 Striscia di collegamento
LF38-4 COLLEGAMENTO A PONTE
LF38-4 per 3 poli in parallelo per AF26..AF38
Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione
Contattori e relè di sovraccarico > AF contactors to 38 A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 2 pezzo (i) |
| Codice tariffario doganale | 85369010 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 1SBC101079M6801 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 32.6 mm |
| Profondità prodotto | 52 mm |
| Altezza prodotto | 46.2 mm |
| Peso netto prodotto | 0.04 kg |
| Dati tecnici | |
| Norme di riferimento | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1 |
| Frequenza nominale (f) | Circuito Principale 50 / 60 Hz |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1x 6 ... 35 mm² |
| Flexible with Insulated Ferrule 1x 6 ... 35 mm² | |
| Rigid 1x 6 ... 50 mm² | |
| Lunghezza di spelatura cavo | Circuito Principale 18 mm |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20 |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Circuito Principale Flat Ø 6.5 mm | |
| Coppia di serraggio | Circuito Principale 4 N·m |
| Tipo di morsetto | Screw Terminals |
| Idoneo per | AF26 |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| Nome prodotto | Contattori fino a 100A |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi circuito principale UL/CSA | 1x 8-1 AWG |
| Coppia di serraggio UL/CSA | Circuito Principale 35 in·lb |
| Dati ambientali | |
| Grado di inquinamento | 3 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SBD250021U1000 |
| Declaration of Conformity - UKCA | 1SBD250043U1000 |
| Certificato GOST | GOST_POCCFR.ME77.B07175.pdf |
| Certificato UL | UL-US-2150887-5 |
| UL-CA-2142658-5 | |
| Scheda elenco UL | UL_E312527 |
| Informazioni imballo | |
| Unità imballo livello 1 | bag 2 pezzo (i) |
| Larghezza imballo livello 1 | 90 mm |
| Profondità imballo livello 1 | 160 mm |
| Altezza imballo livello 1 | 38 mm |
| Peso lordo imballo livello 1 | 0.08 kg |
| EAN imballo livello 1 | 3471523130906 |
| Classificazioni e standard esterni | |
| ETIM 7 | EC002498 - accessori per dispositivi tecnici di commutazione bassa tensione |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 9 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| UNSPSC | 39121407 |
| Codice categoria granulare IDEA (IGCC) | 4538 >> Terminal strips |
| E-Number (Sweden) | 3210253 |
| Caratteristica | Valore |
|---|---|
| tipo di accessori/pezzi di ricambio (EF000215) | ponte di connessione |
| accessorio (EF013236) | Sì |
| pezzo di ricambio (EF013237) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| LF38-4 Connecting Strip - ABB - LF38-4 - 1SBN072305R1000 | 84 Kbytes |
|
| LF38-4 1SBN072305R1000 ABB LF38-4 Striscia di collegamento | 54 Kbytes |
|
