ABBContattori e relè di sovraccaricoAF CONTACTORS TO 38 A1SBN071305R1000 ABB LF16-4 Striscia di collegamento

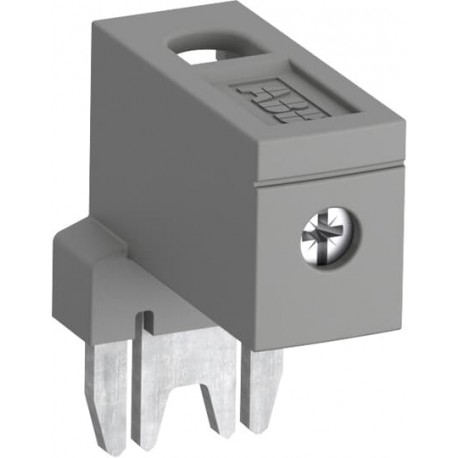

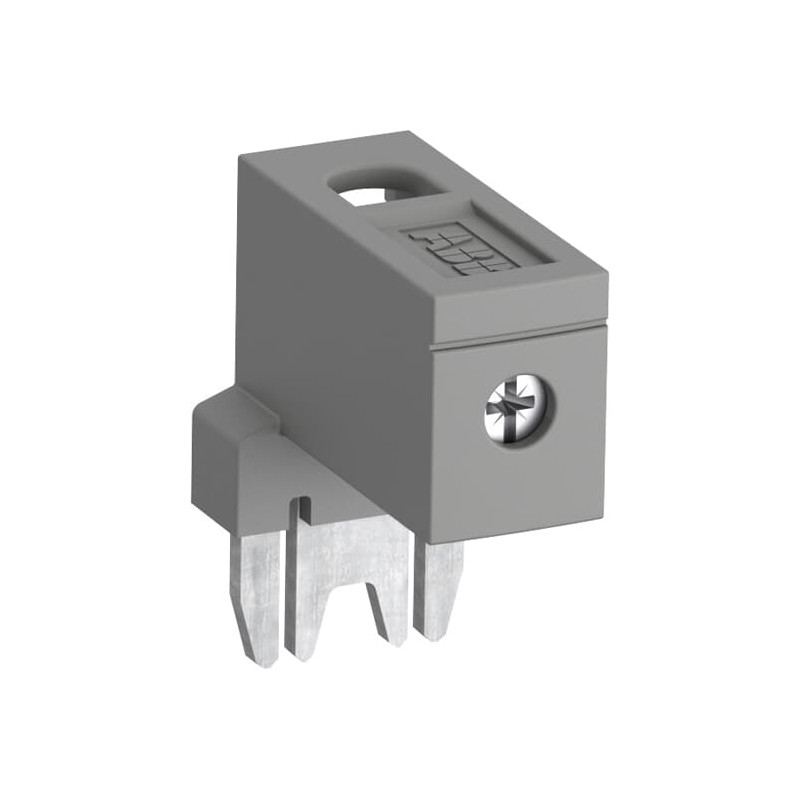

ABB 1SBN071305R1000 1SBN071305R1000 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SBN071305R1000 ABB LF16-4 Striscia di collegamento

Riferimento: 1SBN071305R1000

Produttore: ABB

Descrizione:

LF16-4 Striscia di collegamento
LF16-4 COLLEGAMENTO A PONTE
LF16-4 per 3 poli in parallelo per AF09...AF16

Categorie:

  • Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione
  • ABB > Contattori e relè di sovraccarico > AF contactors to 38 A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 37,97 €

Prezzo unitario: 18,983 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione2 pezzo (i)
Codice tariffario doganale85369010
Download Piu' Usati
Scheda tecnica1SBC100214C0202
Istruzioni e manuali1SBC101079M6801
Istruzioni e manuali (parte 2)1SAC200017M0002
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto21.4 mm
Profondità prodotto33 mm
Altezza prodotto39.3 mm
Peso netto prodotto0.02 kg
Dati tecnici
Norme di riferimentoIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Frequenza nominale (f)Circuito Principale 50 / 60 Hz
Sezioni dei cavi-circuito principaleFlexible with Ferrule 1x 2.5 ... 16 mm²
Flexible with Insulated Ferrule 1x 2.5 ... 16 mm²
Rigid 1x 2.5 ... 25 mm²
Lunghezza di spelatura cavoCircuito Principale 14 mm
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20
Cacciavite raccomandatoCircuito Principale Pozidriv 2
Circuito Principale Flat Ø 5.5 mm
Coppia di serraggioCircuito Principale 2.5 N·m
Tipo di morsettoScrew Terminals
Idoneo perAF09
AF09Z
AF12
AF12Z
AF16
AF16Z
AFC09
AFC12
AFC16
Nome prodottoContattori fino a 100A
Reparto tecnico UL/CSA
Sezioni dei cavi circuito principale UL/CSA1x 12-4 AWG
Coppia di serraggio UL/CSACircuito Principale 22 in·lb
Dati ambientali
Grado di inquinamento3
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SBD250021U1000
Declaration of Conformity - UKCA1SBD250043U1000
Certificato GOSTGOST_POCCFR.ME77.B07175.pdf
Certificato ULUL-US-2150887-5
UL-CA-2142658-5
Scheda elenco ULUL_E312527
Informazioni imballo
Unità imballo livello 1bag 2 pezzo (i)
Larghezza imballo livello 190 mm
Profondità imballo livello 1160 mm
Altezza imballo livello 124 mm
Peso lordo imballo livello 10.04 kg
EAN imballo livello 13471523130890
Classificazioni e standard esterni
ETIM 7EC002498 - accessori per dispositivi tecnici di commutazione bassa tensione
ETIM 8EC002498 - Accessories/spare parts for low-voltage switch technology
ETIM 9EC002498 - Accessories/spare parts for low-voltage switch technology
UNSPSC39121407
Codice categoria granulare IDEA (IGCC)4538 >> Terminal strips
E-Number (Sweden)3210252

ETIM for 1SBN071305R1000 Apparecchi elettrici a bassa tensione (EC002498)

Nome caratteristicatipo di accessori/pezzi di ricambio (EF000215)
Valore caratteristicaponte di connessione
Nome caratteristicaaccessorio (EF013236)
Valore caratteristicaSì
Nome caratteristicapezzo di ricambio (EF013237)
Valore caratteristicaNo
