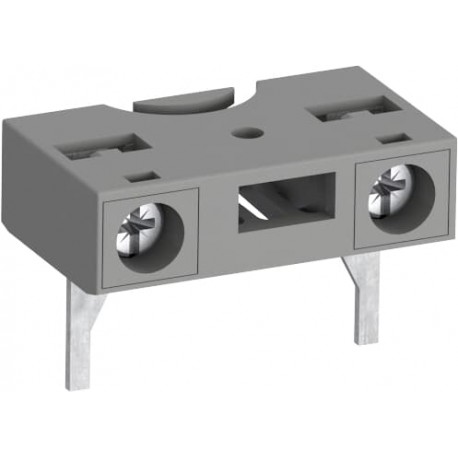

1SBN070156T1000 ABB LDC4 batteria aggiuntiva morsettiera
1SBN070156T1000
ABB
LDC4 batteria aggiuntiva morsettiera
LDC4 TERMINALE AGGIUNTIVO PER BOBINA AF
LDC4 Morsettiera di bobina aggiuntiva per AF09...AF38 e NF
Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione
Contattori e relè di sovraccarico > AF contactors to 38 A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 10 pezzo (i) |
| Codice tariffario doganale | 85369010 |
| Download Piu' Usati | |
| Istruzioni e manuali | 1SBC101041M6801 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 35 mm |
| Profondità prodotto | 22 mm |
| Altezza prodotto | 24 mm |
| Peso netto prodotto | 0.01 kg |
| Dati tecnici | |
| Norme di riferimento | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1 |
| Frequenza nominale (f) | Circuito di Controllo 50 / 60 Hz |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-5-1 690 V |
| Sezioni dei cavi-circuito di controllo | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Lunghezza di spelatura cavo | Circuito di Controllo 10 mm |
| Tipo di morsetto | Screw Terminals |
| Idoneo per | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| AF80 | |
| AF96 | |
| AFC09 | |
| AFC12 | |
| AFC16 | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| AFC40 | |
| AFC52 | |
| AFC65 | |
| AFC80 | |
| AFC96 | |
| AFS09 | |
| AFS09Z | |
| AFS12 | |
| AFS12Z | |
| AFS16 | |
| AFS16Z | |
| AFS26 | |
| AFS26Z | |
| AFS30 | |
| AFS30Z | |
| AFS38 | |
| AFS38Z | |
| AFS40 | |
| AFS52 | |
| AFS65 | |
| AFS80 | |
| AFS96 | |
| AF09B | |
| AF09ZB | |
| AF12B | |
| AF12ZB | |
| AF16B | |
| AF16ZB | |
| AF26B | |
| AF26ZB | |
| AF30B | |
| AF30ZB | |
| AF38B | |
| AF38ZB | |
| AF40B | |
| AF52B | |
| AF65B | |
| AF80B | |
| AF96B | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| NF44E | |
| NFZ44E | |
| NF53E | |
| NFZ53E | |
| NF62E | |
| NFZ62E | |
| NF71E | |
| NFZ71E | |
| NF80E | |
| NFZ80E | |
| NF33/11 | |
| NF51/11 | |
| NFC22E | |
| NFC31E | |
| NFC40E | |
| NFC44E | |
| NFC53E | |
| NFC62E | |
| NFC71E | |
| NFC80E | |
| NFZB22E | |
| NFB22E | |
| NFZB31E | |
| NFB31E | |
| NFZB40E | |
| NFB40E | |
| NFZB44E | |
| NFB44E | |
| NFZB62E | |
| NFB62E | |
| NFZB80E | |
| NFB80E | |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi circuito di controllo UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Coppia di serraggio UL/CSA | Control Circuit 11 in·lb |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | ABS_20-2060694-PDA |
| Dichiarazione di conformità - CE | 1SBD250060U1000 |
| Declaration of Conformity - UKCA | 1SBD250061U1000 |
| Certificato GOST | GOST_POCCFR.ME77.B07175.pdf |
| Certificato RINA | RINA_ELE084013XG |
| Certificato UL | UL-US-2150887-5 |
| UL-CA-2142658-5 | |
| Scheda elenco UL | UL_E312527 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 10 pezzo (i) |
| Larghezza imballo livello 1 | 85 mm |
| Profondità imballo livello 1 | 110 mm |
| Altezza imballo livello 1 | 60 mm |
| Peso lordo imballo livello 1 | 0.1 kg |
| EAN imballo livello 1 | 3471523130678 |
| Classificazioni | |
| ETIM 4 | EC002498 - accessori per dispositivi tecnici di commutazione bassa tensione |
| ETIM 5 | EC002498 - accessori per dispositivi tecnici di commutazione bassa tensione |
| ETIM 6 | EC002498 - accessori per dispositivi tecnici di commutazione bassa tensione |
| ETIM 7 | EC002498 - accessori per dispositivi tecnici di commutazione bassa tensione |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| eClass | V11.1 : 27371392 |
| UNSPSC | 39121410 |
| Codice categoria granulare IDEA (IGCC) | 4547 >> Terminal blocks |
| E-Number (Finland) | 3706553 |
| E-Number (Sweden) | 3211409 |
| Caratteristica | Valore |
|---|---|
| tipo di accessori/pezzi di ricambio (EF000215) | bobina |
| accessorio (EF013236) | Sì |
| pezzo di ricambio (EF013237) | No |
