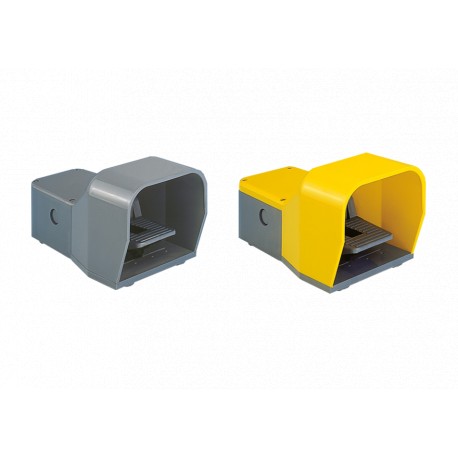

IPSY2A22 1SBV002205R1122 ABB Interruttore a pedale IPSY2A22
IPSY2A22
1SBV002205R1122
ABB
Interruttore a pedale IPSY2A22
IPSY2A22 Foot switch
Sensori e fine carriera > Limit switches FRCTLP
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC141157C0202 |
| Istruzioni e manuali | 1SBC141157C0202 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 138 mm |
| Profondità prodotto | 280 mm |
| Peso netto prodotto | 1.2 kg |
| Dati tecnici | |
| Tipo di azione dell'elemento di contatto (secondo IEC 60947-5-1) | Snap Action Contacts |
| Coppia di attuazione | secondo IEC 60947-5-1 Min. 0.25 N·m |
| Resistenza climatica | according to IEC 68-2-3 and Salty Mist according to IEC 68-2-11 |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-5-1, q = 40 °C 10 A |
| Capacità di connessione | Bar AWG 20 ... AWG 14 mm² |
| Bar 0.5 ... 2.5 mm² | |
| Forma elemento di contatto (secondo IEC 60947-5-1) | Za |
| Connessione terminali (consegnati in posizione aperta) | M3.5 (+,-) screw Phillips head n░1 with captive cable gland |
| Grado di protezione | secondo IEC 60529 IP65 |
| Protezione da scossa elettrica secondo IEC 536 | Double insulation - Class II |
| Infiammabilità secondo UL94 | V-0 |
| Durata meccanica | 30 milione |
| Numero di contatti ausiliari NC | 2 |
| Numero di contatti ausiliari NA | 2 |
| Numero e tipo di pressacavi sul fondo | Pg 16 Cable Gland |
| Servizio pilota di elementi di contatto secondo UL508 | A600 |
| Q600 | |
| Manovra positiva di apertura di contatto/i NC | Sì |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Corrente nominale di funzionamento AC-15 (Ie) | (400 V) NC 4 |
| (24 V) 10 A | |
| (130 V) 5.5 A | |
| Frequenza nominale (f) | Circuito di Alimentazione 50 / 60 Hz |
| Tensione nominale di isolamento (Ui) | secondo IEC 60947-5-1 e VDE 0110 (Gr. C) 690 V |
| secondo UL/CSA 600 V | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A |
| (110 V) 0.6 / 66 A | |
| (125 V) 0.55 A | |
| (250 V) 0.4 A | |
| Resistenza fra i contatti | 25 ms |
| Dispositivi di protezione da cortocircuito | Fusibili Tipo gG 10 A |
| Marcatura morsetto | according to EN 50013 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -10 ... +70 °C |
| In magazzino -25 ... +80 °C | |
| Resistenza agli urti secondo IEC 60068-2-27 | Half-sine Pulse for 11 ms, No Change in Contact Position 50 m/s² |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | No Change in Position of Contacts Greater than 100 µs: 25g 10 ... 500 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SBD251109E1001 |
| Informazioni RoHS | 1SBD251110E1000 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006537 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2004010305127663 |
| Certificato cUL | 9AKK107991A7379 |
| Declaration of Conformity - CCC | 2020980305001785 |
| Dichiarazione di conformità - CE | 1SBD250881U1000 |
| Declaration of Conformity - UKCA | 1SBD250885U1000 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 160 mm |
| Profondità imballo livello 1 | 300 mm |
| Altezza imballo livello 1 | 160 mm |
| Peso lordo imballo livello 1 | 1.37 kg |
| EAN imballo livello 1 | 3471522009715 |
| Classificazioni e standard esterni | |
| ETIM 6 | EC001258 - interruttore a pedale |
| ETIM 7 | EC001258 - interruttore a pedale |
| ETIM 8 | EC001258 - Foot switch |
| eClass | V11.0 : 27371218 |
| UNSPSC | 39121500 |
| Codice categoria granulare IDEA (IGCC) | 5275 >> Foot switch |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG SWITCHES EN.pdf | 33 Mbytes |
|
| IPSY2A22 1SBV002205R1122 ABB Interruttore a pedale IPSY2A22 | 85 Kbytes |
|
