> ABB>Sensori e fine carriera>Limit switches FRCTLP>IPSR1D22 1SBV002108R1422 ABB Interruttore a pedale IPSR1D22
Prodotto precedente Prodotto successivo

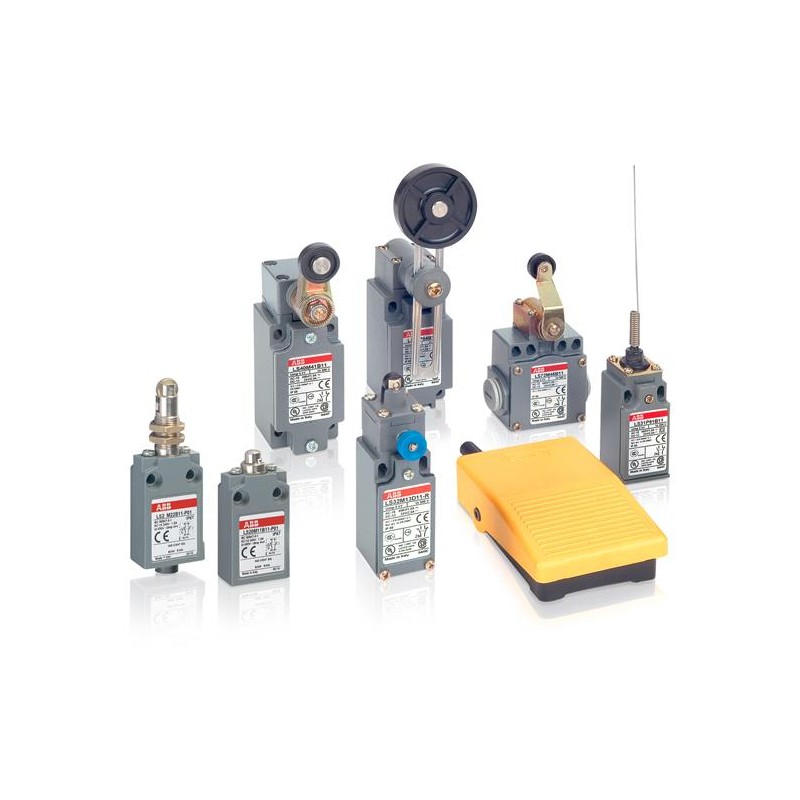

IPSR1D22 1SBV002108R1422 ABB Interruttore a pedale IPSR1D22 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

IPSR1D22 1SBV002108R1422 ABB Interruttore a pedale IPSR1D22

IPSR1D22

1SBV002108R1422

ABB

Interruttore a pedale IPSR1D22

Maggiori dettagli


Sensori e fine carriera > Limit switches FRCTLP

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


IPSR1D22 Interruttore a pedale

Ordinazione

  • EAN:
    3471522009470
  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    85369085

Dimensioni

  • Peso Netto Del Prodotto:
    1.100kg

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    1 pezzo
  • Pacchetto Di Livello 1, Larghezza:
    290 mm
  • Pacchetto Di Livello 1 Altezza:
    165 mm
  • Pacchetto Di Livello 1 Lunghezza:
    160 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    1.1 kg
  • Pacchetto di Livello 1 EAN:
    3471522009470

Ambientale

  • Temperatura Dell'Aria:
    Funzionamento -10 ... +70 °C
    Stoccaggio -30 ... +80 °C
  • Resistenza agli Urti acc. a IEC 60068-2-27:
    Impulso sinusoidale per 11 ms, Nessun Cambiamento nella Posizione di Contatto 50 m/s2
  • Resistenza alle Vibrazioni acc. IEC 60068-2-6:
    25g (da 10 a 500 Hz) nessun cambiamento nella posizione di contatti superiore a 100 µs

Tecnico UL/CSA

  • Pilota Dovere di Elementi di Contatto acc. UL508:
    A600
    Q600
  • Infiammabilità Secondo UL94:
    V0

Ulteriori Informazioni

  • Azione Tipo di Elemento di Contatto (acc. a IEC 60947-5-1):
    non sovrapposti ad azione lenta contatti
  • Azionamento Di Coppia:
    acc. allo standard IEC 60947-5-1Min. 0.25 N·m
  • Colore Di Base:
    Grigio
  • Cavo Outlet Per Lato:
    1 pre-premuto Pg16 knockout su ogni lato
  • Climatiche Resistere:
    secondo IEC 68-2-3 e salato nebbia secondo IEC 68-2-11
  • Il Collegamento Di Capacità:
    AWG 20 ... 14 AWG
    0.5 ... 2.5 mm2
  • Morsetti di collegamento (consegnato in posizione di apertura):
    M3.5 (+,-) vite con testa a croce n ° 1 con pressacavo in cattività
  • Elemento di contatto del Modulo (acc. a IEC 60947-5-1):
    Zb
  • Convenzionali in aria Libera Corrente Termica (mith):
    acc. a IEC 60947-5-1, q = 40 °C 10,0
  • Il Colore Della Copertina:
    rosso
  • Grado di Protezione:
    acc. IEC 60529 IP65
  • Protezione contro le Scosse elettriche acc. IEC 536:
    Doppio isolamento di Classe II
  • IIT Stato di Pubblicazione:
    Livello 0 - Informazioni abilitato
  • Fattore Di Carico:
    .5
  • Durata Meccanica:
    30 milioni di
  • Il numero e il Tipo di Fondo Pressacavi:
    Pressacavo Pg 16
  • Numero di Contatti Ausiliari NC:
    2
  • Numero di Contatti Ausiliari NO:
    2
  • Angolo di funzionamento dell'Interruttore a pedale Pedale:
    15 °
  • Operativo Formato:
    libera circolazione
  • Positivo le operazioni di Apertura del Contatto NC(s):
    Sì
  • Prodotti Principali Tipo:
    Interruttori A Pedale
  • Nome Di Prodotto:
    Interruttore A Pedale
  • Frequenza nominale (f):
    Circuito Di Alimentazione 50 Hz
    Circuito Di Alimentazione A 60 Hz
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    6 kV
  • Tensione Nominale Di Isolamento (Uio):
    acc. a IEC 60947-5-1 e VDE 0110 (Gr. C) 690 V
    acc. UL/CSA 600 V
  • Corrente di funzionamento nominale AC-15 (Ie):
    (130 V), 5.5 UN
    (230 V) 3.1
    (240 V) 3
    (24 V) 10
    (400 V) 1,8
  • Corrente di funzionamento nominale DC-13 (Ie):
    (110 V) 0.6 / 66
    (24 V) 2.8 / 67.2 UN
    (250 V) 0.27 / 67.5 UN
  • La Resistenza Tra I Contatti:
    25 mΩ
  • Standard:
    IEC 60947-1, IEC 60947-5-1, EN 60947-1, EN 60947-5-1, UL 508 e CSA C22-2 N°14
  • Marcatura Morsetti:
    secondo EN 50013

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • ETIM 4:
    EC001829 Posizione interruttore modulare
  • ETIM 5:
    EC001829 Posizione interruttore modulare
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG SWITCHES EN.pdf 33 Mbytes
IPSR1D22 Foot Switch - ABB - IPSR1D22 - 1SBV002108R1422 94 Kbytes IPSR1D22 Foot Switch - ABB - IPSR1D22 - 1SBV002108R1422
IPSR1D22 1SBV002108R1422 ABB Interruttore a pedale IPSR1D22 85 Kbytes IPSR1D22 Foot Switch - ABB - IPSR1D22 - 1SBV002108R1422
