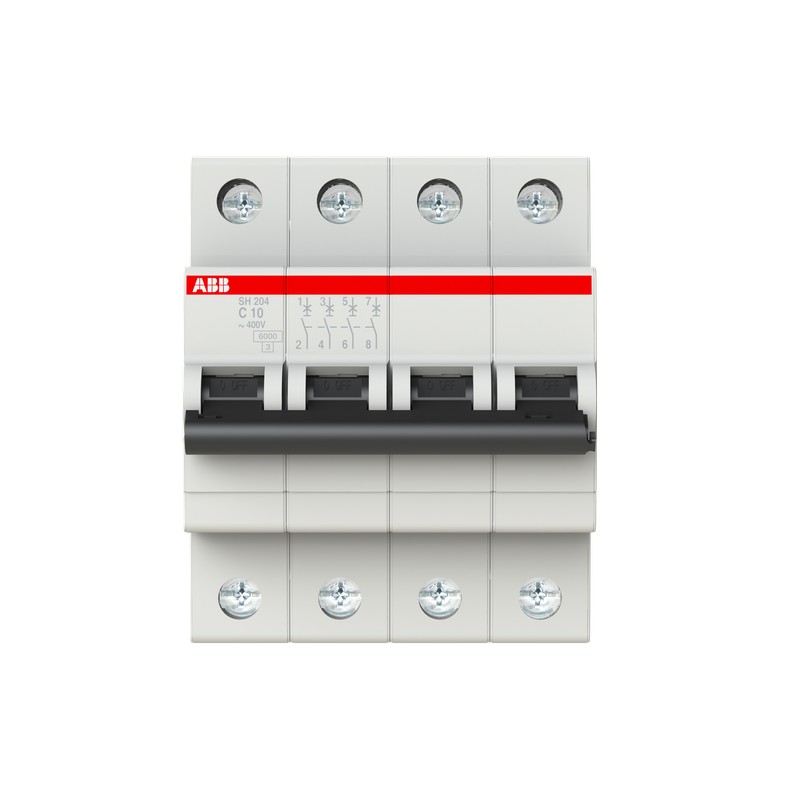

2CDS214001R0104 ABB Int.aut. SH204-C10 4p 10A C 6kA
2CDS214001R0104
ABB
Int.aut. SH204-C10 4p 10A C 6kA
SH204-C10 4p 10A C 6kA
Interruttore automatico - SH200 - 4P - 10 A - C - (AC) 6 kA
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Residenziale / terziario > SH200
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | sì |
| Profilo EcoSolutions | 9AKK108471A1003 |
| Tasso di riciclabilità del prodotto secondo EN45555 | Progettazione per chiudere i cicli di risorse - Standard EN45555 - 92,1% |
| Il sito ABB soddisfa l'obiettivo di conferimento dei rifiuti in discarica | Nessun rifiuto non pericoloso viene inviato in discarica |
| Prolungamento della durata di conservazione del prodotto | Durabilità del prodotto |
| Istruzioni per lo smontaggio a fine vita | 9AKK108468A3121 |
| Dichiarazione Ambientale di Prodotto - EPD | 9AKK108468A1580 |
| Tecnica | |
| Tensione di prova dielettrica | 50 / 60 Hz - 1 min 2 kV |
| Collegamento dell'alimentazione | Arbitrario |
| Indicazione della posizione dei contatti | ACCESO SPENTO |
| Classe di limitazione della potenza | 3 |
| Resistenza | Ciclo AC 20000 |
| Resistenza meccanica | Ciclo 20000 |
| Numero di post protetti | 4 |
| Numero di poli | 4P |
| Coppia di serraggio | 2 Noma |
| Tipo di attuatore | Cavicchio |
| Tipo di terminale a vite | Terminale a gabbia |
| Marcatura dell'attuatore | I/O |
| Materiale dell'attuatore | Gruppo isolante II, nero, sigillabile |
| Cacciavite consigliato | Pozidriv 2 |
| Accessori disponibili | No |
| Capacità di connessione | Autista 25 / 25 mm2 |
| Flessibile con 0,75 ... 16 millimetri² | |
| Flessibile 0,75 ... 16 mm2 | |
| Rigido 0,75 ... 25 millimetri² | |
| Spiaggiato 0,75 ... 25 mm2 | |
| Dimensioni di installazione | Acc. secondo DIN 43880 1 |
| Tipo di terminale | Terminali a vite |
| Elettrico | |
| Funzione di inciampo | C |
| Tensione nominale di esercizio | Acc. secondo IEC 60898-1 400 V |
| Tensione di esercizio | Massimo (incl. tolleranza) 440 V AC |
| Minimo 12 V AC | |
| Tensione nominale di isolamento (Uio) | secondo IEC/EN 60664-1 440 V |
| Tensione nominale supportata da impulsi (Udiavoletto) | 4 kV |
| a 2000 m 5 kV | |
| al livello del mare 6,2 kV | |
| Tipo di tensione di ingresso | corrente alternata |
| Corrente nominale (In) | 10 A |
| Valutazione di cortocircuito | (CA) 6 kA |
| (400 V CA) 6 kA | |
| (400 V) 6 kA | |
| Corrente nominale di cortocircuito condizionata (INc) | (230 V) 6 kA |
| (400 V) 6 kA | |
| Frequenza nominale (f) | 50 / 60 Hz |
| Perdita di potenza | 8,4 W |
| a condizioni operative nominali per polo 2,1 W | |
| Categoria overvoltage | Iii |
| disegno | |
| Materiale dell'alloggiamento | Gruppo di isolamento II, RAL 7035 |
| Conformità dei materiali | |
| Informazioni RoHS | 2CDK400607D2703 |
| Stato RoHS | A seguito della Direttiva UE 2011/65/UE e della Rettifica 2015/863 del 22 luglio 2019 |
| Data RoHS | 20210608 |
| Dichiarazione REACH | 9AKK107492A1906 |
| Informazioni REACH | Falso: non contiene sostanze > lo 0,1% in massa |
| Data REACH | 20251028 |
| Modello di notifica dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccola attrezzatura (nessuna dimensione esterna superiore a 50 cm) |
| RAEE B2C / B2B | Di azienda in azienda |
| Ambiente | |
| Temperatura | In funzionamento -25 ... +55 °C |
| Archiviazione -40 ... +70oC | |
| Temperatura dell'aria ambiente di riferimento | 30oC |
| Grado di protezione | IP20 |
| Contenitore con coperchio IP40 | |
| Grado di contaminazione | 2 |
| Condizioni ambientali | 28 cicli |
| con 55°C / 90-96% | |
| e 25°C / 95-100% | |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 20 cicli con carico di 0,8 pollici: 5 g 5 ... 150 ... 5 Hz |
| Resistenza agli urti secondo IEC 60068-2-27 | 25 g 2 urti 13 ms |
| Informazioni ambientali | 2CDK400030D0201 |
| dimensioni | |
| Larghezza in numero di spazi modulari | 4.0 |
| Larghezza del prodotto | 70 millimetri |
| Altezza del prodotto | 85 mm |
| Lunghezza del prodotto | 69 mm |
| Peso del prodotto | 0,408 kg |
| Peso netto del palo | 0,115 kg |
| Profondità integrata (t2) | 69 mm |
| classificazione | |
| Unità di imballaggio di livello 1 | cartone 1 pezzo |
| Peso dell'imballaggio Livello 1 | 0,428 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CDK400607D2703 |
| Installazione | |
| Istruzioni e manuali | 2CDS207105P0001 |
| Montaggio su contattori | TH35-15 (guida di montaggio 35 x 15 mm) secondo IEC 60715 |
| TH35-7,5 (guida di montaggio 35 x 7,5 mm) secondo IEC 60715 | |
| Posizione di montaggio | qualunque |
| Download popolari | |
| Dati tecnici, informazioni tecniche | 2CSC400030D0202 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000042 - Interruttore automatico (MCB) |
| ETIM 10 | EC000042 - Interruttore automatico (MCB) |
| Unspsc | 39121603 |
| Classe E | V11.0: 27141901 |
| Codice di categoria granulare IDEA (IGCC) | 4897 >> Interruttori magnetotermici |
| Codice di classificazione degli oggetti | F |
| Standard | IEC/IT 60898-1 |
| Agenzia di certificazione | IN |
| IEC | |
| Caratteristica | Valore |
|---|---|
| profondità di montaggio (EF000218) | 69 mm |
| caratteristica di intervento (EF000889) | C |
| numero di poli (totale) (EF008618) | 4 |
| numero di poli protetti (EF005548) | 4 |
| corrente nominale (EF000227) | 10 A |
| tensione nominale (EF000228) | 400 V |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| tipo di tensione (EF000187) | AC |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) | 6 kA |
| frequenza (EF000416) | 50 Hz |
| classe di limitazione energetica (EF002568) | 3 |
| montaggio a incasso (EF007517) | No |
| conduttore neutro a commutazione (EF005997) | No |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 2 |
| dispositivi supplementari possibili (EF008148) | No |
| numero di unità modulari (EF002950) | 4.0 |
| grado di protezione (IP) (EF005474) | IP20 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| sezione conduttore collegabile multifilare (EF007343) | 0.75 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| antideflagrante (EF004663) | No |
