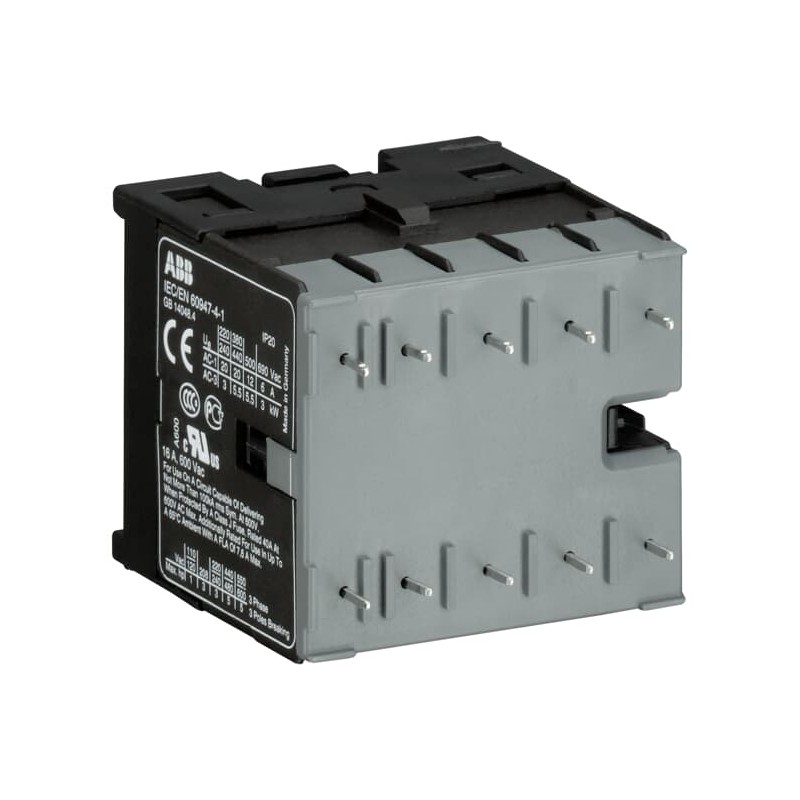

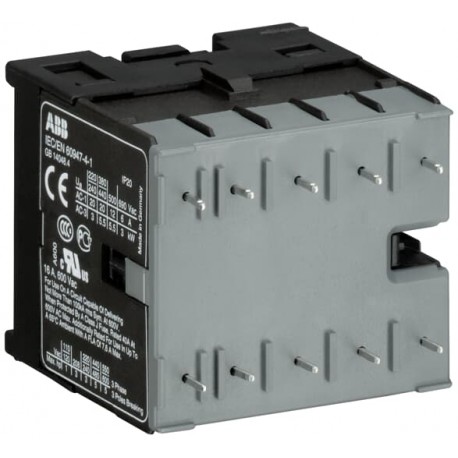

GJL1313209R5001 ABB BC7-40-00-P2.4-51 MINICONACTOR PIN
GJL1313209R5001
ABB
BC7-40-00-P2.4-51 MINICONACTOR PIN
BC7-40-00-P2.4-51 Minicontattori 17 ... 32 V DC - 4 NO - 0 NC - Soldering Pins
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC201037_EPLAN |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC102047M6801 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 47.5 mm |
| Profondità prodotto | 47.7 mm |
| Altezza prodotto | 45.2 mm |
| Peso netto prodotto | 0.17 kg |
| Diagramma dimensionale | GJL1200438F0001 |
| Dati tecnici | |
| Numero di contatti principali NA | 4 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 0 |
| Numero di poli | 4P |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Circuito Principale 220 V DC | |
| Frequenza nominale (f) | Circuito di Controllo DC |
| Circuito Principale 60 Hz | |
| Circuito Principale 50 Hz | |
| Circuito Principale DC | |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Principale 12 A |
| Corrente nominale di funzionamento AC-1 (Ie) | (220 / 240 V) 40 °C 12 A |
| (220 / 240 V) 55 °C 12 A | |
| (380 / 440 V) 40 °C 12 A | |
| (380 / 440 V) 55 °C 12 A | |
| (690 V) 40 °C 6 A | |
| (690 V) 55 °C 6 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (230 V) 55°C 12 A |
| (400 V) 55 °C 12 A | |
| (500 V) 55 °C 9 A | |
| (690 V) NO 55°C 3.5 A | |
| Potenza nominale di funzionamento AC-3 (Pe) | (230 V) Three Phase 3 kW |
| (400 V) Tre Fasi 5.5 kW | |
| (500 V) Three Phase 5.5 kW | |
| (690 V) Three Phase, NO 3 kW | |
| Potere di interruzione nominale AC-3 secondo IEC 60947-4-1 | 8 x Ie / AC-3 |
| Potere di chiusura nominale AC-3 secondo IEC 60947-4-1 | 10 x Ie / AC-3 |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 96 A |
| Tensione nominale di isolamento (Ui) | 690 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Principale 6 kV |
| Massima frequenza di commutazione elettrica | AC-1 300 cicli orari |
| AC-3 600 cicli orari | |
| DC-1 600 cicli orari | |
| DC-3 600 cicli orari | |
| Durata meccanica | Nr. Operations 10000000 ciclo (i) |
| Limiti d'esercizio bobina | (secondo IEC 60947-4-1) per alimentazione DC Uc Min. ... Uc Max. (at θ ≤ 55 °C) |
| Tensione nominale circuito di controllo (Uc) | 17 ... 32 V DC |
| Consumo bobina | Valore Medio di Ritenuta DC 2.4 W |
| Valore Medio di Attrazione DC 2.4 W | |
| Perdita di potenza | a Condizioni Operative Nominali AC-1 per Polo 1.4 W |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Grado di protezione | Terminali del Circuito di Controllo IP20 |
| Terminali del Circuito Principale IP20 | |
| Tipo di morsetto | Soldering Pins |
| Tipo di mini contattore | Interface Mini Contactor |
| Nome prodotto | Minicontattori |
| Note | No CA6 or CAF6 mountable |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Potenza nominale di impiego UL/CSA | (600 V AC) 12 A |
| Portata UL/CSA | (115 V AC) Single Phase 0.75 Hp |
| (200 V AC) Tre Fasi 2 Hp | |
| (220 ... 240 V AC) Tre Fasi 3 Hp | |
| (230 V AC) Single Phase 1.5 Hp | |
| (440 ... 480 V AC) Tre Fasi 5 Hp | |
| (550 ... 600 V AC) Tre Fasi 5 Hp | |
| Amperaggio motore uso pieno carico | (115 V AC) Single Phase 13.8 A |
| (200 V AC) Tre Fasi 7.8 A | |
| (220 ... 240 V AC) Tre Fasi 9.6 A | |
| (230 V AC) Single Phase 10 A | |
| (440 ... 480 V AC) Tre Fasi 7.6 A | |
| (550 ... 600 V AC) Tre Fasi 6.1 A | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -20 ... +55 °C |
| In magazzino -40 ... +80 °C | |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 15g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 5g 5 ... 150 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| End Of Life Disassembling Instructions | 1SBC100156C0270 |
| Dichiarazione prodotto ambientale - EPD | 1SAC200409H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SAA938000-4601 |
| Certificato BV | 1SAA920000-0204 |
| Certificato CB | 1SAA938000-2002 |
| Certificato CQC | CQC2003010304064033 |
| Certificato cURus | cUL_E191658 |
| Declaration of Conformity - CCC | 2020980304001854 |
| Dichiarazione di conformità - CE | 1SAD101100-3101 |
| Declaration of Conformity - UKCA | 1SAD201100-3101 |
| DNV GL Certificate | 1SAA938000-0306 |
| Certificato EAC | 1SAA920000-2702 |
| Certificato KC | 1SAA938000-1501 |
| Certificato LR | 1SAA938000-0504 |
| Certificato RMRS | 1SAA938000-0704 |
| Certificato UL | E191658-19880915 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 10 pezzo (i) |
| Larghezza imballo livello 1 | 108 mm |
| Profondità imballo livello 1 | 247 mm |
| Altezza imballo livello 1 | 69 mm |
| Peso lordo imballo livello 1 | 1.775 kg |
| EAN imballo livello 1 | 4013614419003 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4763 >> Power contactor, DC switching |
