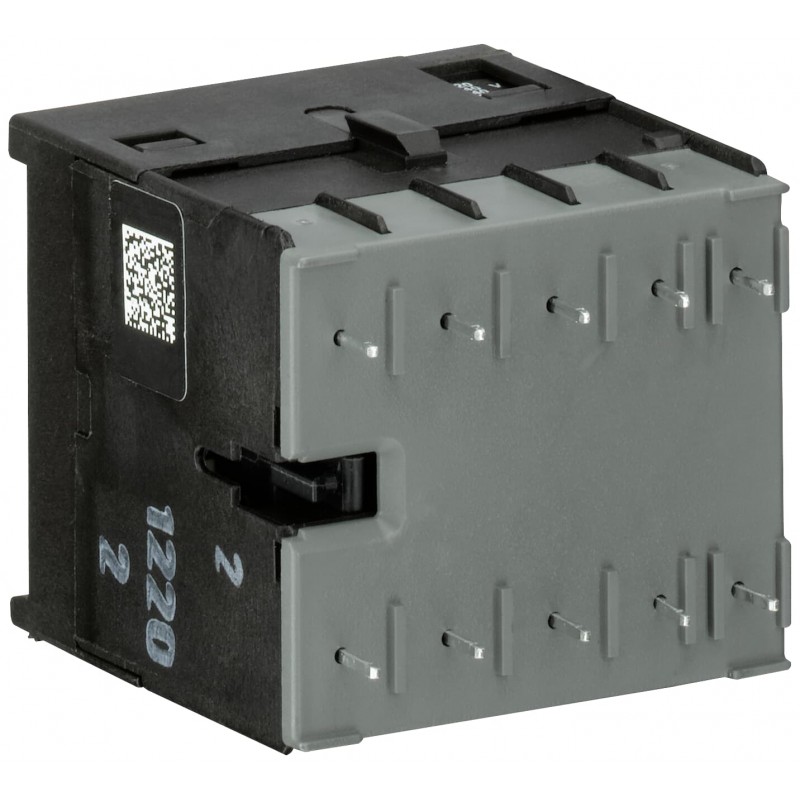

GJL1311209R0001 ABB B7-40-00-P-01 MiniContattore 24V 40-450Hz Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

GJL1311209R0001 ABB B7-40-00-P-01 MiniContattore 24V 40-450Hz

GJL1311209R0001

ABB

B7-40-00-P-01 MiniContattore 24V 40-450Hz

B7-40-00-P-01 Minicontattori 24 V AC - 4 NO - 0 NC - Soldering Pins

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.

Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $45.36
Prezzo unitario: $45.36
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Download Piu' Usati
EPLAN Data9AAC201023_EPLAN
Scheda tecnica1SBC100214C0202
Istruzioni e manuali2CDC102047M6801
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto47.5 mm
Profondità prodotto47.7 mm
Altezza prodotto45.2 mm
Peso netto prodotto0.17 kg
Diagramma dimensionaleGJL1200438F0001
Dati tecnici
Numero di contatti principali NA4
Numero di contatti principali NC0
Numero di contatti ausiliari NA0
Numero di contatti ausiliari NC0
Numero di poli4P
Norme di riferimentoIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Tensione nominale di funzionamentoCircuito Principale 690 V AC
Circuito Principale 220 V DC
Frequenza nominale (f)Circuito di Controllo 400 Hz
Circuito di Controllo 50 Hz
Circuito di Controllo 60 Hz
Circuito Principale 60 Hz
Circuito Principale 50 Hz
Circuito Principale DC
Corrente termica convenzionale in aria libera (Ith)Circuito Principale 12 A
Corrente nominale di funzionamento AC-1 (Ie)(220 / 240 V) 40 °C 12 A
(220 / 240 V) 55 °C 12 A
(380 / 440 V) 40 °C 12 A
(380 / 440 V) 55 °C 12 A
(690 V) 40 °C 6 A
(690 V) 55 °C 6 A
Corrente nominale di funzionamento AC-3 (Ie)(230 V) 55°C 12 A
(400 V) 55 °C 12 A
(500 V) 55 °C 9 A
(690 V) NO 55°C 3.5 A
Potenza nominale di funzionamento AC-3 (Pe)(230 V) Three Phase 3 kW
(400 V) Tre Fasi 5.5 kW
(500 V) Three Phase 5.5 kW
(690 V) Three Phase, NO 3 kW
Potere di interruzione nominale AC-3 secondo IEC 60947-4-18 x Ie / AC-3
Potere di chiusura nominale AC-3 secondo IEC 60947-4-110 x Ie / AC-3
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 96 A
Tensione nominale di isolamento (Ui)690 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)Circuito Principale 6 kV
Massima frequenza di commutazione elettricaAC-1 300 cicli orari
AC-3 600 cicli orari
DC-1 600 cicli orari
DC-3 600 cicli orari
Durata meccanicaNr. Operations 10000000 ciclo (i)
Limiti d'esercizio bobina(secondo IEC 60947-4-1) per alimentazione AC 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
Tensione nominale circuito di controllo (Uc)24 V AC
Consumo bobinaValore Medio di Ritenuta 50 Hz 3.5 V·A
Valore Medio di Attrazione 50 Hz 3.5 V·A
Perdita di potenzaa Condizioni Operative Nominali AC-1 per Polo 1.4 W
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Grado di protezioneTerminali del Circuito di Controllo IP20
Terminali del Circuito Principale IP20
Tipo di morsettoSoldering Pins
Tipo di mini contattoreMini Contactor
Nome prodottoMinicontattori
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 600 V AC
Potenza nominale di impiego UL/CSA(600 V AC) 12 A
Portata UL/CSA(115 V AC) Single Phase 0.75 Hp
(200 V AC) Tre Fasi 2 Hp
(220 ... 240 V AC) Tre Fasi 3 Hp
(230 V AC) Single Phase 1.5 Hp
(440 ... 480 V AC) Tre Fasi 5 Hp
(550 ... 600 V AC) Tre Fasi 5 Hp
Amperaggio motore uso pieno carico(115 V AC) Single Phase 13.8 A
(200 V AC) Tre Fasi 7.8 A
(220 ... 240 V AC) Tre Fasi 9.6 A
(230 V AC) Single Phase 10 A
(440 ... 480 V AC) Tre Fasi 7.6 A
(550 ... 600 V AC) Tre Fasi 6.1 A
Dati ambientali
Temperatura ambienteIn funzione -25 ... +55 °C
In magazzino -40 ... +80 °C
Massima altitudine d'esercizio permessa2000 m
Resistenza agli urti secondo IEC 60068-2-2711 ms Pulse 15g
Resistenza alle vibrazioni secondo IEC 60068-2-65g 5 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions1SBC100156C0270
Dichiarazione prodotto ambientale - EPD1SAC200409H0001
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SAA938000-4601
Certificato BV1SAA920000-0204
Certificato CB1SAA938000-2002
Certificato CQCCQC2003010304064033
Certificato cURuscUL_E191658
Declaration of Conformity - CCC2020980304001854
Dichiarazione di conformità - CE1SAD101100-3101
Declaration of Conformity - UKCA1SAD201100-3101
DNV GL Certificate1SAA938000-0306
Certificato EAC1SAA920000-2702
Certificato KC1SAA938000-1501
Certificato LR1SAA938000-0504
Certificato RMRS1SAA938000-0704
Certificato ULE191658-19880915
Informazioni imballo
Unità imballo livello 1box 10 pezzo (i)
Larghezza imballo livello 1108 mm
Profondità imballo livello 1247 mm
Altezza imballo livello 169 mm
Peso lordo imballo livello 11.775 kg
EAN imballo livello 14013614417115
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4761 >> Magnet contactor, AC-switching

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
