ABB GJL1213909R7011 GJL1213909R7011 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

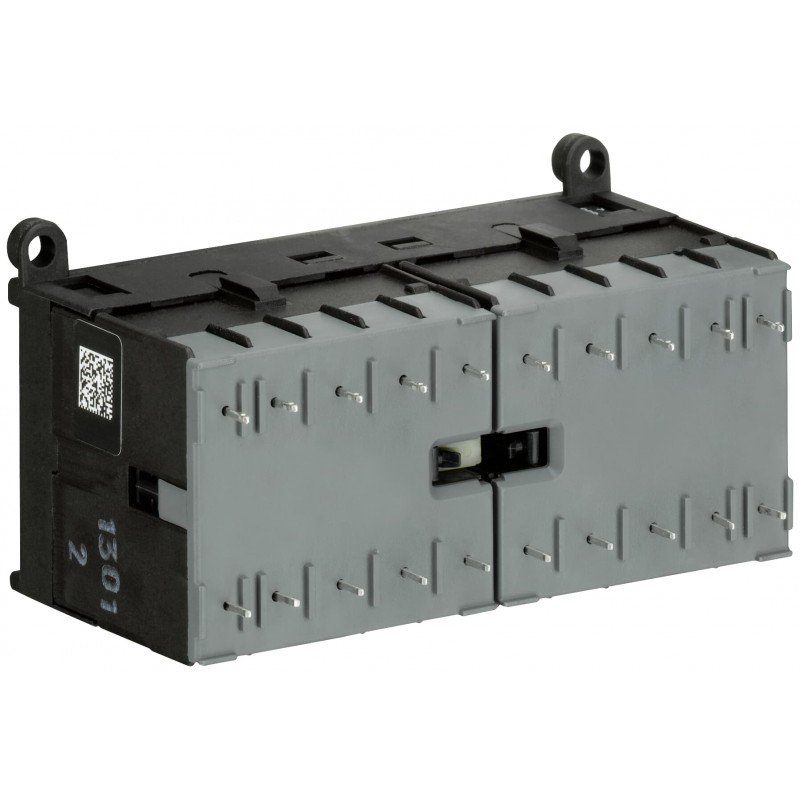

GJL1213909R7011 ABB VB6S-30-01-P1.7-71 Mini-Inverter Pin

Riferimento: GJL1213909R7011

Produttore: ABB

Descrizione:

VB6S-30-01-P1.7-71 Mini-Inverter Pin

VB6S-30-01-P1.7-71 Mini Reversing Contactor 24 V DC - 3 NO - 0 NC - Soldering Pins

Categorie:

Apparecchi elettrici a bassa tensione > Set contatti
ABB > Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
ETIM
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 61,65 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 25 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

DETTAGLI

Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85365080
Download Piu' Usati
EPLAN Data	9AAC168738_EPLAN
Scheda tecnica	1SBC100214C0202
Istruzioni e manuali	2CDC102046M6801
CAD Dimensional Drawing	2CDC001079B0201
Dimensioni
Larghezza prodotto	96.2 mm
Profondità prodotto	47.7 mm
Altezza prodotto	57.5 mm
Peso netto prodotto	0.355 kg
Diagramma dimensionale	GJL1200449F0001
Dati tecnici
Numero di contatti principali NA	3
Numero di contatti principali NC	0
Numero di contatti ausiliari NA	0
Numero di contatti ausiliari NC	1
Numero di poli	3P
Norme di riferimento	IEC/EN 60947-1
	IEC/EN 60947-4-1
	IEC/EN 60947-5-1
	UL 60947-1
	UL 60947-4-1
	IEC 60335-2-40 A2L
Tensione nominale di funzionamento	Circuito Ausiliario 690 V AC
	Circuito Ausiliario 250 V DC
	Circuito Principale 690 V AC
	Circuito Principale 220 V DC
Frequenza nominale (f)	Circuito di Controllo 400 Hz
	Circuito di Controllo 50 Hz
	Circuito di Controllo 60 Hz
	Circuito Principale 60 Hz
	Circuito Principale 50 Hz
	Circuito Principale DC
Corrente termica convenzionale in aria libera (I_th)	Circuito Principale 20 A
Corrente nominale di funzionamento AC-1 (I_e)	(220 / 240 V) 40 °C 12 A
	(220 / 240 V) 55 °C 12 A
	(380 / 440 V) 40 °C 12 A
	(380 / 440 V) 55 °C 12 A
	(690 V) 40 °C 6 A
	(690 V) 55 °C 6 A
Corrente nominale di funzionamento AC-3 (I_e)	(230 V) 55°C 9 A
	(400 V) 55 °C 9 A
	(500 V) 55 °C 6.5 A
	(690 V) NO 55°C 3.5 A
Corrente nominale di funzionamento AC-15 (I_e)	(440 V AC) 3 A
	(24 V) 4 A
	(120 V) 4 A
	(240 V) 4 A
	(500 V) 2 A
	(380 / 400 V) 3 A
Corrente nominale di funzionamento DC-13 (I_e)	(24 V) 2.5 A
	(110 V) 0.7 A
	(220 / 240 V) 0.4 A
Potenza nominale di funzionamento AC-3 (P_e)	(230 V) Three Phase 2.2 kW
	(400 V) Tre Fasi 4 kW
	(500 V) Three Phase 4 kW
	(690 V) Three Phase, NO 3 kW
Potere di interruzione nominale AC-3 secondo IEC 60947-4-1	8 x Ie / AC-3
Potere di chiusura nominale AC-3 secondo IEC 60947-4-1	10 x Ie / AC-3
Corrente nominale ammissibile di breve durata (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 64 A
Tensione nominale di isolamento (U_i)	690 V
	secondo UL/CSA 600 V
Tensione di tenuta ad impulso (U_imp)	Circuito Principale 6 kV
Massima frequenza di commutazione elettrica	AC-1 300 cicli orari
	AC-15 600 cicli orari
	AC-3 600 cicli orari
	DC-1 600 cicli orari
	DC-13 600 cicli orari
	DC-3 600 cicli orari
Durata meccanica	Nr. Operations 10000000 ciclo (i)
Capacità di commutazione minima	Circuito Ausiliare 17 V
	Circuito Ausiliare 5 mA
Limiti d'esercizio bobina	(secondo IEC 60947-4-1) per alimentazione AC 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
	(secondo IEC 60947-4-1) per alimentazione DC 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
Tensione nominale circuito di controllo (U_c)	24 V DC
Perdita di potenza	a Condizioni Operative Nominali AC-1 per Polo 1 W
Montaggio su barra DIN	TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
	TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Sezioni dei cavi-circuito principale	Flexible with Ferrule 1/2x 1 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm²
	Flessibile 1/2x 1 ... 2.5 mm²
	Rigid 1/2x 1 ... 4 mm²
Sezioni dei cavi-circuito ausiliario	Flexible with Ferrule 1/2x 1 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm²
	Flessibile 1/2x 1 ... 2.5 mm²
	Rigid 1/2x 1 ... 4 mm²
Lunghezza di spelatura cavo	Circuito Ausiliare 9 mm
	Circuito Principale 9 mm
Grado di protezione	Terminali del Circuito Ausiliario IP20
	Terminali del Circuito di Controllo IP20
	Terminali del Circuito Principale IP20
Tipo di morsetto	Soldering Pins
Nome prodotto	Mini Reversing Contactor
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA	Circuito Principale 600 V AC
Potenza nominale di impiego UL/CSA	(300 V AC) 8 A
Portata UL/CSA	(115 V AC) Single Phase 0.25 Hp
	(200 V AC) Tre Fasi 1 Hp
	(220 ... 240 V AC) Tre Fasi 2 Hp
	(230 V AC) Single Phase 0.5 Hp
	(440 ... 480 V AC) Tre Fasi 3 Hp
	(550 ... 600 V AC) Tre Fasi 1 Hp
Sezioni dei cavi circuito principale UL/CSA	Stranded 1/2x 22-10 AWG
Sezioni dei cavi circuito ausiliario UL/CSA	Stranded 1/2x 22-10 AWG
Contatto nominale UL/CSA	A600
Amperaggio motore uso pieno carico	(115 V AC) Single Phase 5.8 A
	(200 V AC) Tre Fasi 4.8 A
	(220 ... 240 V AC) Tre Fasi 6.8 A
	(230 V AC) Single Phase 4.9 A
	(440 ... 480 V AC) Tre Fasi 4.8 A
	(550 ... 600 V AC) Tre Fasi 1.7 A
Dati ambientali
Temperatura ambiente	In funzione -20 ... +55 °C
	In magazzino -40 ... +80 °C
Massima altitudine d'esercizio permessa	2000 m
Resistenza agli urti secondo IEC 60068-2-27	11 ms Pulse 15g
Resistenza alle vibrazioni secondo IEC 60068-2-6	5g 5 ... 150 Hz
Grado di inquinamento	3
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informazioni RoHS	2CMT2021-006277
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA	2CMT2023-006525
CN8	Business to Business
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions	1SBC100156C0270
Dichiarazione prodotto ambientale - EPD	1SAC200410H0001
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC	1SAA938000-4601
Certificato CB	1SAA938000-2002
Certificato CQC	CQC2003010304064033
Certificato cURus	cUL_E191658
Declaration of Conformity - CCC	2020980304001854
Dichiarazione di conformità - CE	1SAD101100-3101
Declaration of Conformity - UKCA	1SAD201100-3101
DNV GL Certificate	1SAA938000-0306
Certificato EAC	1SAA920000-2702
Certificato KC	1SAA938000-1501
Certificato RMRS	1SAA938000-0704
Certificato UL	E191658-19880915
Informazioni imballo
Unità imballo livello 1	box 5 pezzo (i)
Larghezza imballo livello 1	115 mm
Profondità imballo livello 1	280 mm
Altezza imballo livello 1	64 mm
Peso lordo imballo livello 1	1.845 kg
EAN imballo livello 1	4013614416163
Classificazioni e standard esterni
Codice classificazione oggetto	Q
ETIM 7	EC000010 - combinazione di contattori
ETIM 8	EC000010 - Combination of contactors
ETIM 9	EC000010 - Combination of contactors
eClass	V11.0 : 27371009
UNSPSC	39121529

ETIM for GJL1213909R7011 Apparecchi elettrici a bassa tensione (EC000010)

Nome caratteristicafunzione (EF000030)

Valore caratteristicacontattore a inversione

Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)

Valore caratteristica24 V

Nome caratteristicatipo di tensione per l'azionamento (EF008242)

Valore caratteristicaDC

Nome caratteristicacorrente d'esercizio nominale Ie per AC-1, 400 V (EF001393)

Valore caratteristica6 A

Nome caratteristicacorrente d'esercizio nominale Ie per AC-3, 400 V (EF001392)

Valore caratteristica9 A

Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)

Valore caratteristica4 kW

Nome caratteristicapotenza d'esercizio nominale NEMA (EF011960)

Valore caratteristica1.4914 kW

Nome caratteristicanumero di contatti di apertura, contatti principali (EF001375)

Valore caratteristica0

Nome caratteristicanumero di contatti di chiusura, contatti principali (EF001374)

Valore caratteristica3

Nome caratteristicatipo di raccordo elettrico per circuito corrente ausiliaria/comando (EF006979)

Valore caratteristicaaltro

Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)

Valore caratteristicacollegamento circuito stampato

Nome caratteristicagrado di protezione (IP) (EF005474)

Valore caratteristicaIP20

Nome caratteristicaindice di protezione (NEMA) (EF011959)

Valore caratteristica1

Nome caratteristicamontaggio su guida portante possibile (EF003972)

Valore caratteristicaSì

DATASHEET - PDF

Titolo

Dimensione

Tipo

PDF CATALOGUE MOTOR PROTECTION EN

240 Mbytes
